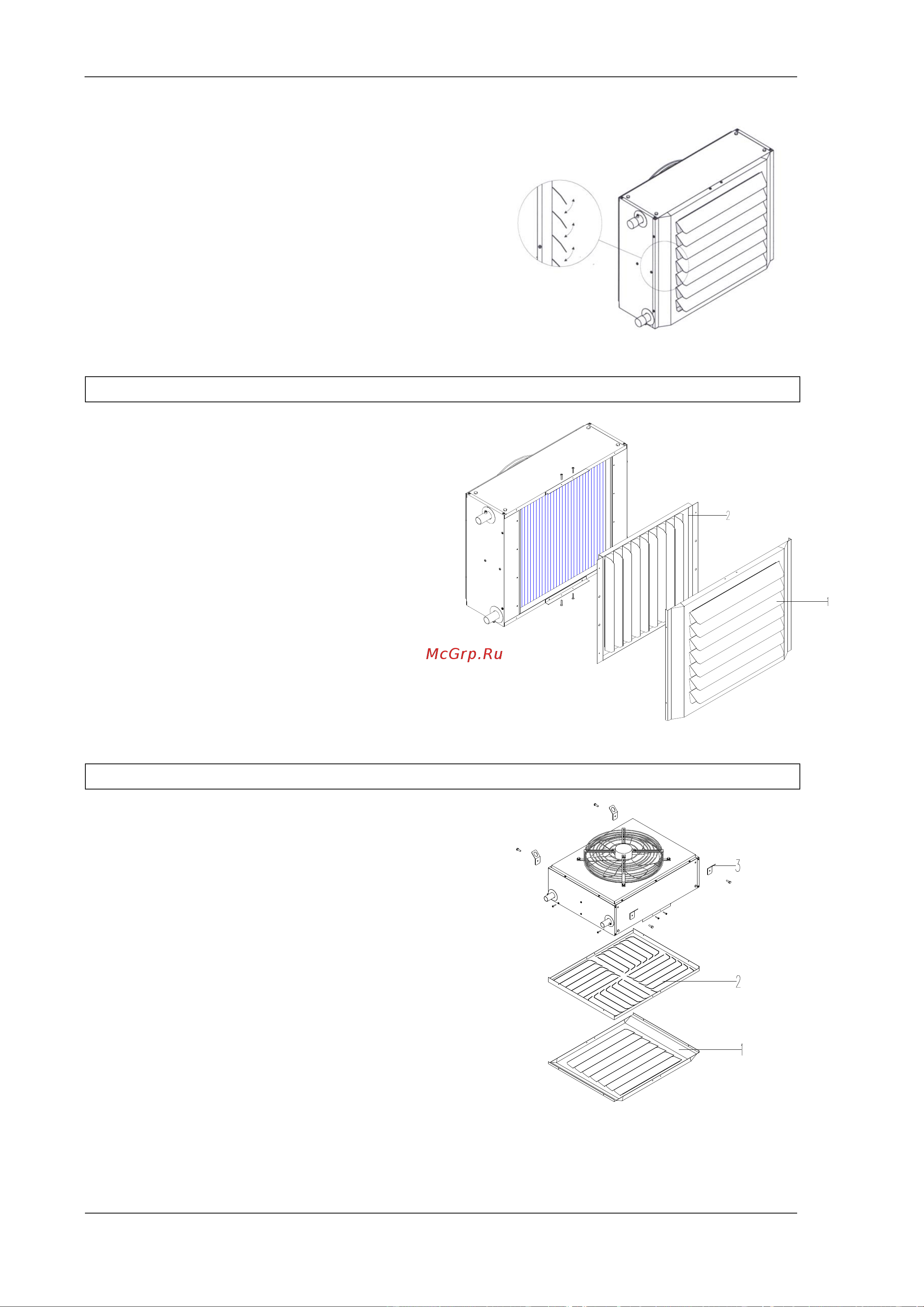

![Tecnoclima AZN 83 [40/58] Montaż panelu do instalacji sufitowej](/views2/1787158/page40/bg28.png)
Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 40 -
REGULACJA LAMELI NAWIEWNYCH
Lamele nawiewne poziome muszą być
obowiązkowo wyregulowane podczas instalacji
urządzenia, w taki sposób, aby tworzył się
odpowiedni przepływ powietrza
w pomieszczeniu i żeby nie był on dokuczliwy
dla osób przebywających w pomieszczeniu.
Lamele mogą być ustawiane ręcznie.
Jeżeli są zainstalowane także lamele pionowe,
powinny być regulowane w ten sam sposób.
MONTAŻ PIONOWYCH LAMELI NAWIEWNYCH
Aby zainstalować zestaw pionowych lameli
nawiewnych należy:
• odinstalować panel nawiewu powietrza
z lamelami poziomymi (1),
• ustawić i zamocować panel z pionowymi
lamelami nawiewnymi (2),
• zamontować ponownie panel nawiewu
powietrza (1),
• odpowiednio ustawić i wyregulować
pionowe i poziome lamele nawiewne.
MONTAŻ PANELU DO INSTALACJI SUFITOWEJ
Aby zainstalować panel nawiewny do instalacji
sufitowej należy:
• zdjąć panel nawiewu powietrza (1),
• ustawić i zamocować panel nawiewu
powietrza
w czterech kierunkach (2),
• ustawić i zamocować urządzenie za pomocą
uchwytów (3),
• wyregulować lamele.
