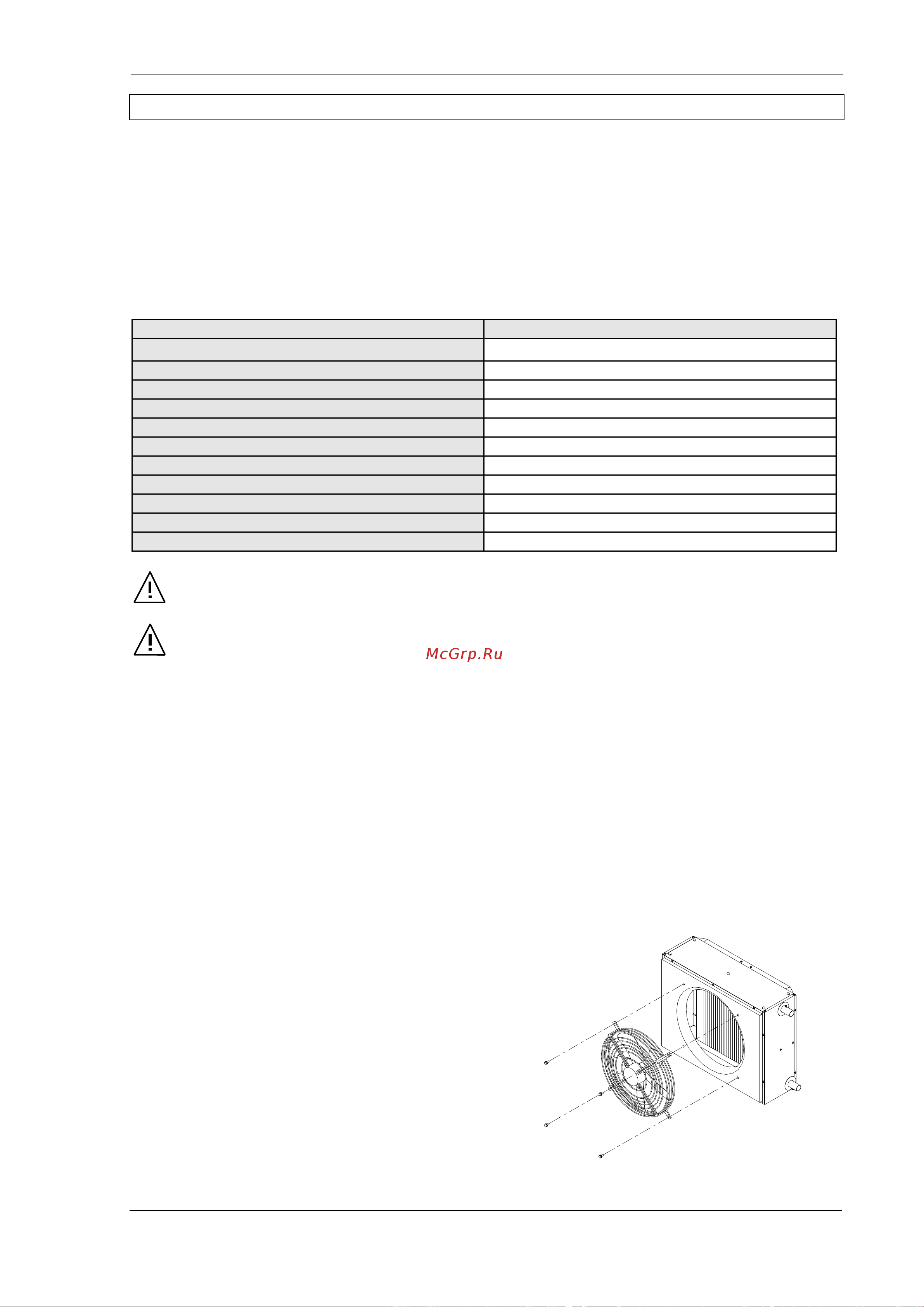

![Tecnoclima AZN 83 [53/58] Konserwacja](/views2/1787158/page53/bg35.png)
Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 53 -
KONSERWACJA
Systematyczna konserwacja urządzenia jest istotna ze względów bezpieczeństwa, sprawności oraz
trwałości urządzenia.
Przed rozpoczęciem prac konserwacyjnych należy:
• ustawić główny włącznik elektryczny w pozycji “wyłączony”,
• zamknąć zawory odcinające.
Wszelkie prace konserwacyjne powinny być wykonywane przez wykwalifikowany personel lub
autoryzowany serwis przy użyciu jedynie oryginalnych części, co najmniej raz w roku, uwzględniając:
Kontrola
Częstotliwość
Odpowietrzenie urządzenia
raz w roku
Napięcie elektryczne
raz w roku
Pobór prądu
raz w roku
Połączenia elektryczne
raz w roku
Połączenia hydrauliczne
raz w roku
Odprowadzenie skroplin
raz w roku
Czystość obudowy zewnętrznej
raz w roku
Czystość tacki skroplin
raz w roku
Czystość wentylatora osiowego
raz w roku
Czystość wymiennika
raz w roku
Śruby i nakrętki mocujące
raz w roku
Jeśli urządzenie pracuje w środowisku zanieczyszczonym, kontrola powinna być
przeprowadzona z większą częstotliwością.
Po wykonaniu czynności konserwacji warunki pracy urządzenia muszą być doprowadzone do
stanu pierwotnego.
Odpowietrzenie urządzenia
Otworzyć zawór odpowietrzający i do momentu pojawienia się wody.
Kontrola napięcia elektrycznego
Za pomocą woltomierza sprawdzić, czy napięcie zasilania elektrycznego jest takie, jak na tabliczce
znamionowej z tolerancją 10%.
Kontrola poboru prądu
Za pomocą amperomierza sprawdzić, czy natężenie prądu elektrycznego jest zgodne z danymi na
tabliczce znamionowej.
Kontrola stanu połączeń elektrycznych
W skrzynce połączeń elektrycznych skontrolować, czy wszystkie zaciski są poprawnie zamocowane.
Kontrola stanu połączeń hydraulicznych
Sprawdzić, czy nie ma wycieków wody w obiegu
hydraulicznym.
Czyszczenie obudowy zewnętrznej
Należy używać miękkiej ściereczki namoczonej
w roztworze wody i mydła. Nie wolno używać
gąbek ze środkami ścierającymi, sproszkowanymi,
węglowodorowymi i rozpuszczalnikami. Po
zakończeniu czyszczenia należy urządzenie
(obudowę) wytrzeć do sucha.
