Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 49 -

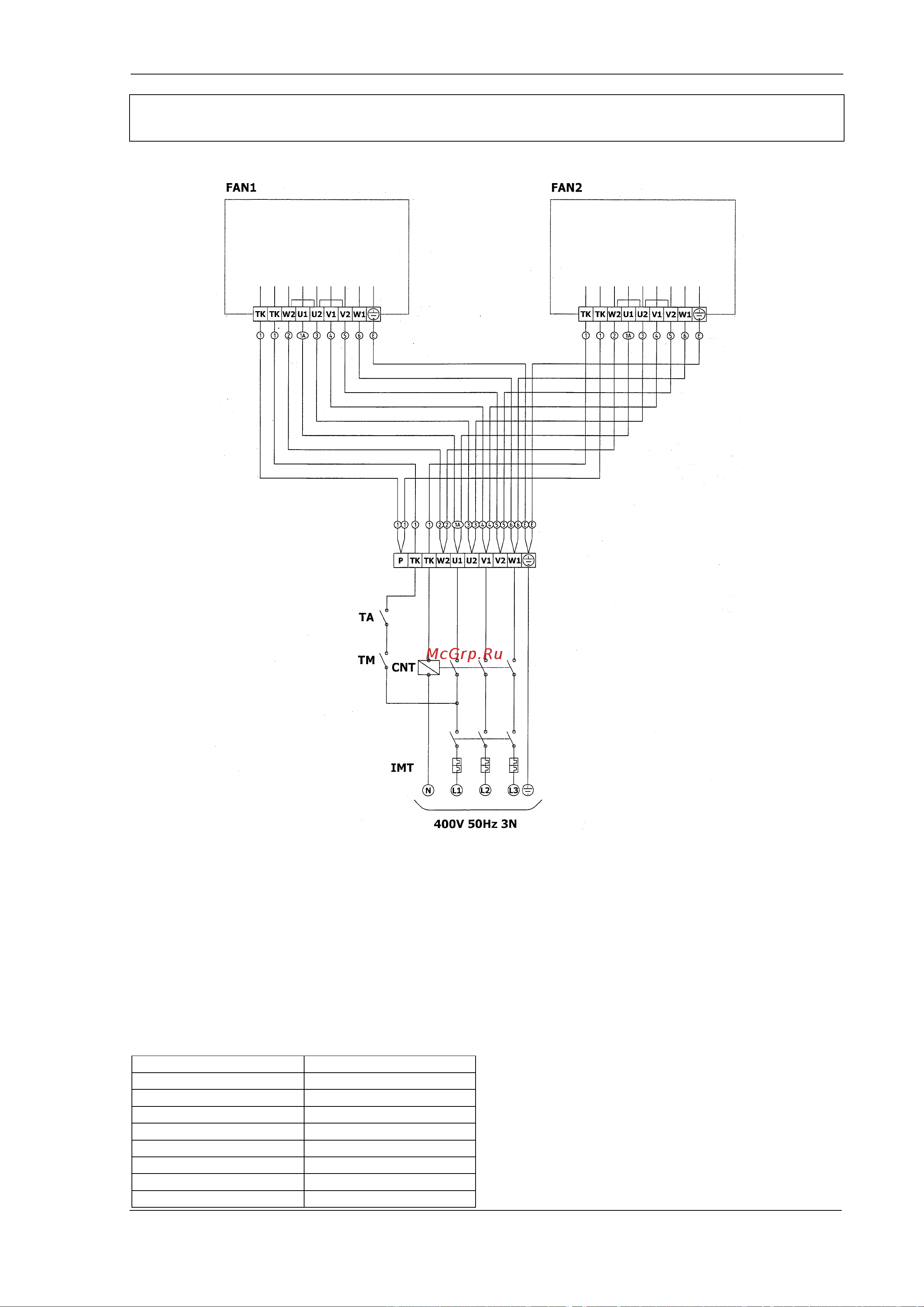

SCHEMAT PODŁĄCZEŃ ELEKTRYCZNYCH AZN 82 ÷ 93 (GWIAZDA -
PRĘDKOŚĆ V
MIN
)
Wersja z dwoma silnikami wentylatora podłączonymi do wspólnej listwy zaciskowej ze skrzynką podłączeniową.
(Zasilanie elektryczne trójfazowe 400V ~ 50Hz 3N)
FAN1 Silnik wentylatora
FAN2 Silnik wentylatora
MSD Listwa zaciskowa w obudowie
TK Zabezpieczenie termiczne silnika wentylatora
400V 50Hz 3N~ Zasilanie elektryczne trójfazowe 400V 3N~ 50Hz z przewodem neutralnym
CNT
(1)
Stycznik
TM
(1)
Termostat temp. minimalnej
TA
(1)
Termostat pomieszczeniowy
IMT
(1)
Wyłącznik różnicowo-prądowy
(1) Nie objęte dostawą.
Tabela kolorów przewodów:
NUMER
KOLOR
1
Czarny
1A
Czarny
2
Biały
3
Zielony
4
Brązowy
5
Żółty
6
Niebieski
E
Złóto-zielony
CZARNY
CZARNY
BIAŁY
CZARNY
ZIELONY
BRĄZOWY
ŻÓŁTY
NIEBIESKI
ŻÓŁTO-ZIELONY
CZARNY
CZARNY
BIAŁY
CZARNY
ZIELONY
BRĄZOWY
ŻÓŁTY
NIEBIESKI
ŻÓŁTO-ZIELONY
TK
TK
