Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 44 -
Dostawca urządzenia nie odpowiada za szkody spowodowane podłączeniem
niewłaściwego napięcia lub niewłaściwym podłączeniem instalacji elektrycznej w tym
ochronnej do urządzenia.
Instalacja ochronna powinna być wykonana w sposób nierozłączny. Nie wolno stosować
żadnych gniazdek, przedłużaczy i łączyć przewodów podłączeniowych.
Zabrania się wykorzystywania instalacji wodnych i gazowych jako instalacji ochronnej.
Tabela danych elektrycznych:
Model
Zasilanie
elektryczne
Pobór mocy
elektrycznej
max
Pobór prądu
max
Zabezpieczenie
elektryczne
główne
(1)
Przekrój
przewodu
zasilającego
min.
(2)
Przekrój
przewodu
uziemiającego
min.
(2)
AZN
W
A
A
mm
2
mm
2
12 - 13
230V ~ 50Hz
74
0,34
1
1,5
1,5
22 - 23
230V ~ 50Hz
86
0,38
1
1,5
1,5
32 - 33
230V ~ 50Hz
120
0,55
1
1,5
1,5
42 - 43
230V ~ 50Hz
130
0,60
1
1,5
1,5
52 - 53
230V ~ 50Hz
200
0,90
2
1,5
1,5
62 - 63
230V ~ 50Hz
220
0,95
2
1,5
1,5
72 - 73
400V 3N~ 50Hz
305
0,70
2
1,5
1,5
82 - 83
400V 3N~ 50Hz
240
0,56
2
1,5
1,5
92 - 93
400V 3N~ 50Hz
610
1,40
2
1,5
1,5
(1) Nie objęte dostawą.
(2) Przekrój przewodów zasilających nie może powodować spadku napięcia większego niż 5% dla długości 30 metrów.

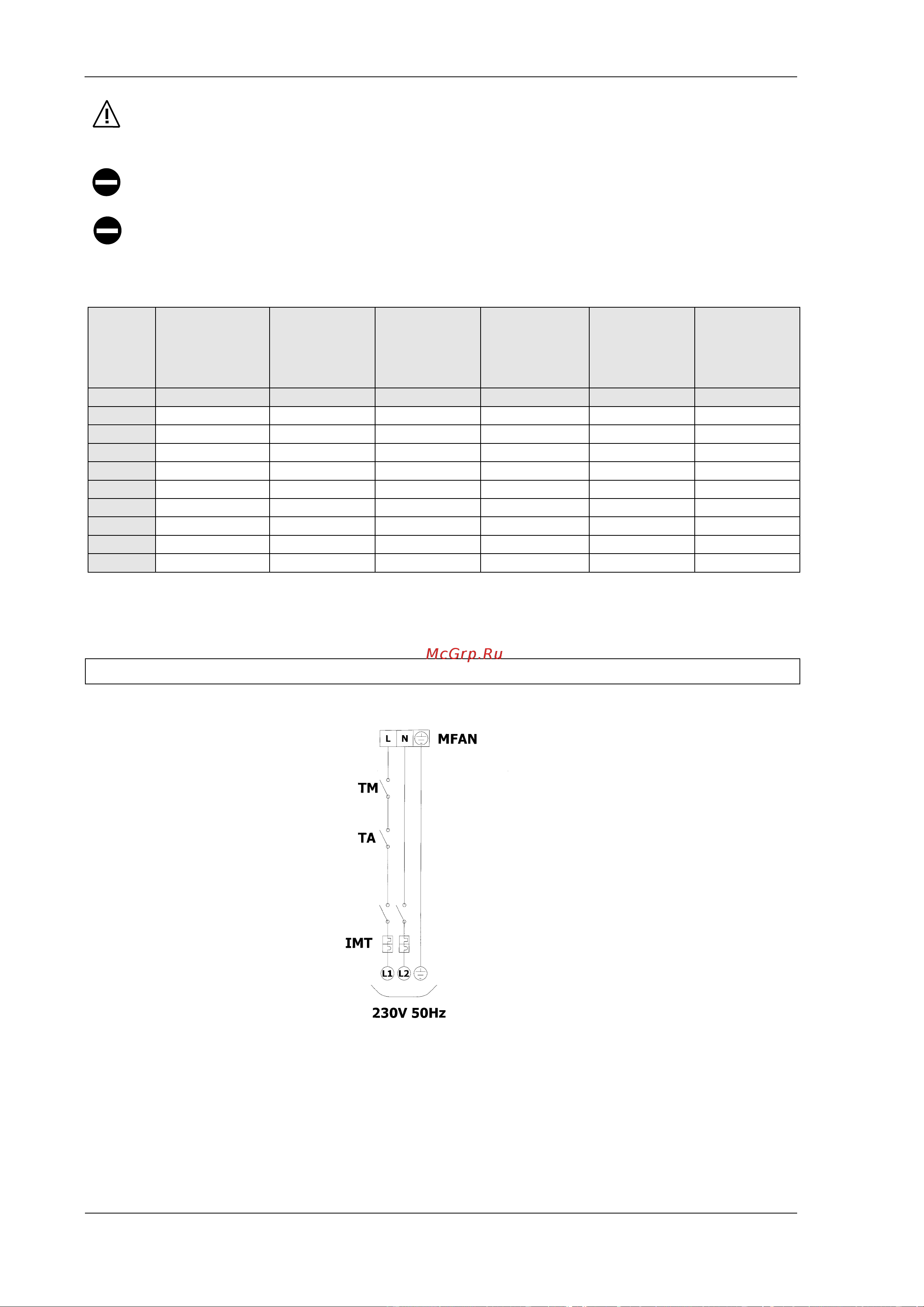

SCHEMAT PODŁĄCZEŃ ELEKTRYCZNYCH AZN 12 ÷ 63
(Zasilanie elektryczne jednofazowe 230V ~ 50Hz)
MFAN Listwa podłączeniowa silnika wentylatora
230V 50Hz Zasilanie elektryczne jednofazowe 230V ~ 50Hz
TM
(1)
Termostat temp. minimalnej
TA
(1)
Termostat pomieszczeniowy
IMT
(1)
Wyłącznik różnicowo-prądowy
(1) Nie objęte dostawą.
