Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 45 -

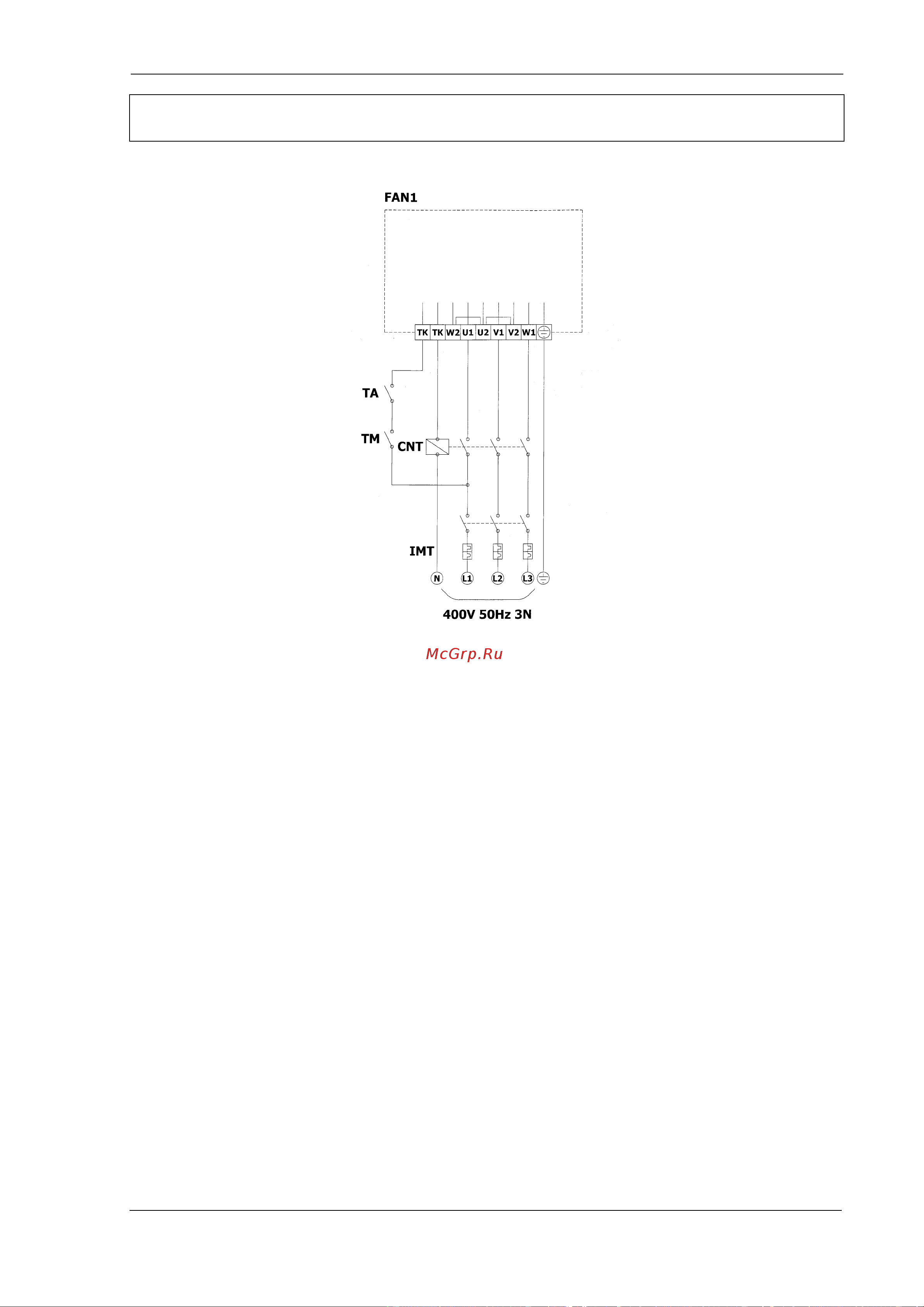

SCHEMAT PODŁĄCZEŃ ELEKTRYCZNYCH AZN 72 ÷ 93 (GWIAZDA -
PRĘDKOŚĆ V
MIN
)
(Zasilanie elektryczne trójfazowe 400V ~ 50Hz 3N)
FAN1 Wentylator
TK Zabezpieczenie termiczne silnika wentylatora
400V 50Hz 3N~ Zasilanie elektryczne trójfazowe 400V ~ 50Hz 3N z przewodem neutralnym
CNT
(1)
Stycznik
TM
(1)
Termostat temp. minimalnej
TA
(1)
Termostat pomieszczeniowy
IMT
(1)
Wyłącznik różnicowo-prądowy
(1) Nie objęte dostawą.
CZARNY
CZARNY
BIAŁY
CZARNY
ZIELONY
BRĄZOWY
ŻÓŁTY
NIEBIESKI
ŻÓŁTO-ZIELONY
TK
