Ogrzewanie Wentylacja Klimatyzacja
Tecnoclima AZN, AZN-X
- 39 -
12
12

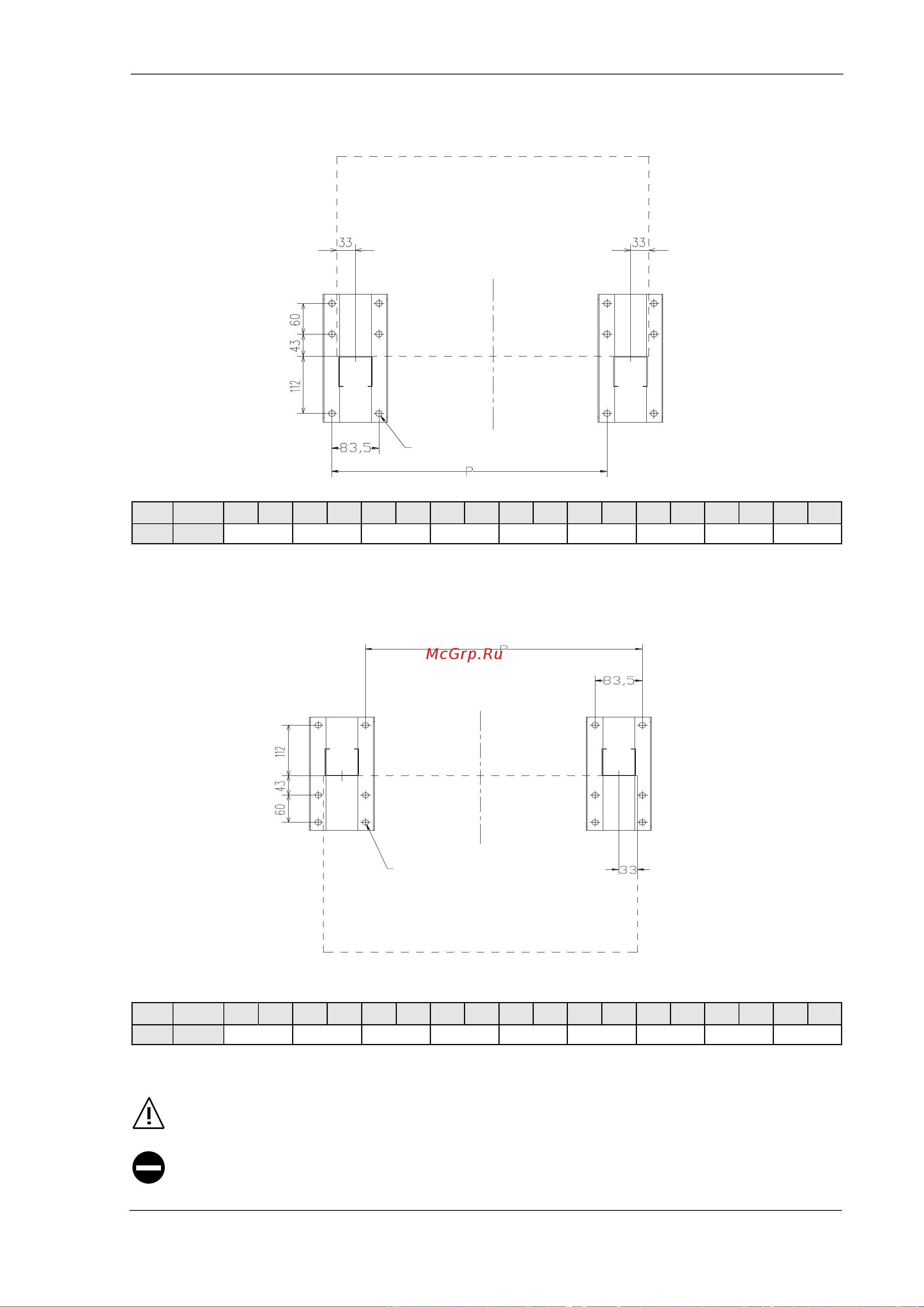

Szablon montażowy dla konsoli nośnych z mocowaniem dolnym
OBRYS NAGRZEWNICY
AZN
Jedn.
12
13
22
23
32
33
42
43
52
53
62
63
72
73
82
83
92
93
P
mm
489
539
589
639
689
739
789
1 139
1 339
Otwory służące do mocowania płyty wsporników powinny mieć średnicę równą 12.
Szablon montażowy dla konsoli nośnych z mocowaniem górnym
OBRYS NAGRZEWNICY
AZN
Jedn.
12
13
22
23
32
33
42
43
52
53
62
63
72
73
82
83
92
93
P
mm
489
539
589
639
689
739
789
1 139
1 339
Otwory służące do mocowania płyty wsporników powinny mieć średnicę równą 12.
Konsola nośna przeznaczone jest do montażu urządzeń AZN. Producent nie odpowiada
za ewentualne szkody powstałe w wyniku niewłaściwego zamocowania konsoli.
Zabrania się stawania na wspornikach lub obciążania w sposób, który może osłabić
wytrzymałość konsoli lub montażu.
