Инструкция по монтажу
10
EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010

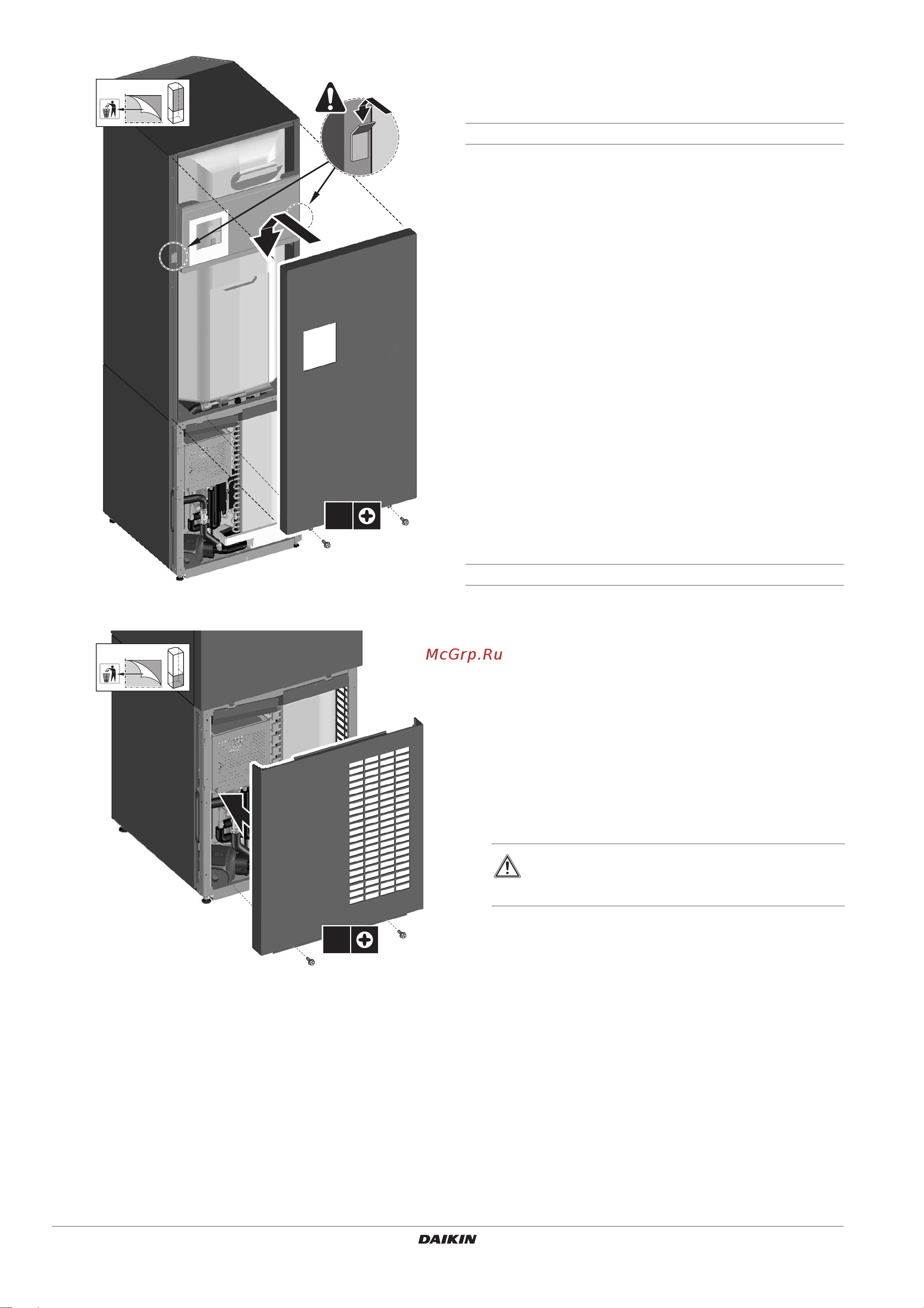

5 Установите переднюю панель модуля теплового насоса.
7. Подсоединение труб
7.1. Рекомендации по монтажу труб воды
Качество воды
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий
■ Качество воды должно соответствовать директиве 98/83
EC Европейского Союза. Особенно обратите внимание на
следующее:
- Содержание хлорида максимум 250 мг/л
- Содержание сульфата максимум 250 мг/л
- Сочетание обоих веществ максимум 300 мг/л
Не допускается использование агрегата с водой из
отдельного источника.
■ Если известно, что вода в регионе жесткая, необходимо
предпринять меры предосторожности во избежание
образования в горячей воде известкового налета.
■ По соображениям безопасности не допускается добавлять
в контур горячей воды какой-либо гликоль.
■ Во избежание застоя воды необходимо, чтобы емкость
хранения резервуара горячей воды бытового потребления
соответствовала дневному потреблению горячей воды.
В случае отсутствия потребления горячей воды в течение
долгого времени оборудование перед использованием
нужно промыть чистой водой.
Функция дезинфекции, имеющаяся в оборудовании, описана
в инструкции по эксплуатации агрегата.
Проверка контура циркуляции воды
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными
специалистами и проводиться в соответствии с общеевропейскими
и национальными стандартами.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
■ Максимально допустимое значение давления воды
составляет 10 бар.
■ Максимальная температура воды на выходе агрегата
составляет 75°C.
Позаботьтесь о том, чтобы компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать данную температуру воды.
■ Во всех нижних точках системы должны быть установлены
дренажные краны, позволяющие полностью сливать воду
из контура на время технического обслуживания.
Во внутреннем агрегате имеется дренажный клапан для
слива воды из водяной системы внутреннего агрегата. Этот
слив производится только после слива всей воды из
резервуара горячей воды бытового потребления.
■ Позаботьтесь о том, чтобы компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать давление и температуру воды.
■ Используйте только те материалы, которые совместимы
с водой, используемой в контуре циркуляции воды бытового
потребления. В контуре циркуляции воды агрегата применены
медь, нержавеющая сталь и латунь.
2x
2
1
1
2x
1
1
2
ОПАСНО!
Максимальная температура воды на агрегат должна
быть ограничена до 55°C.
