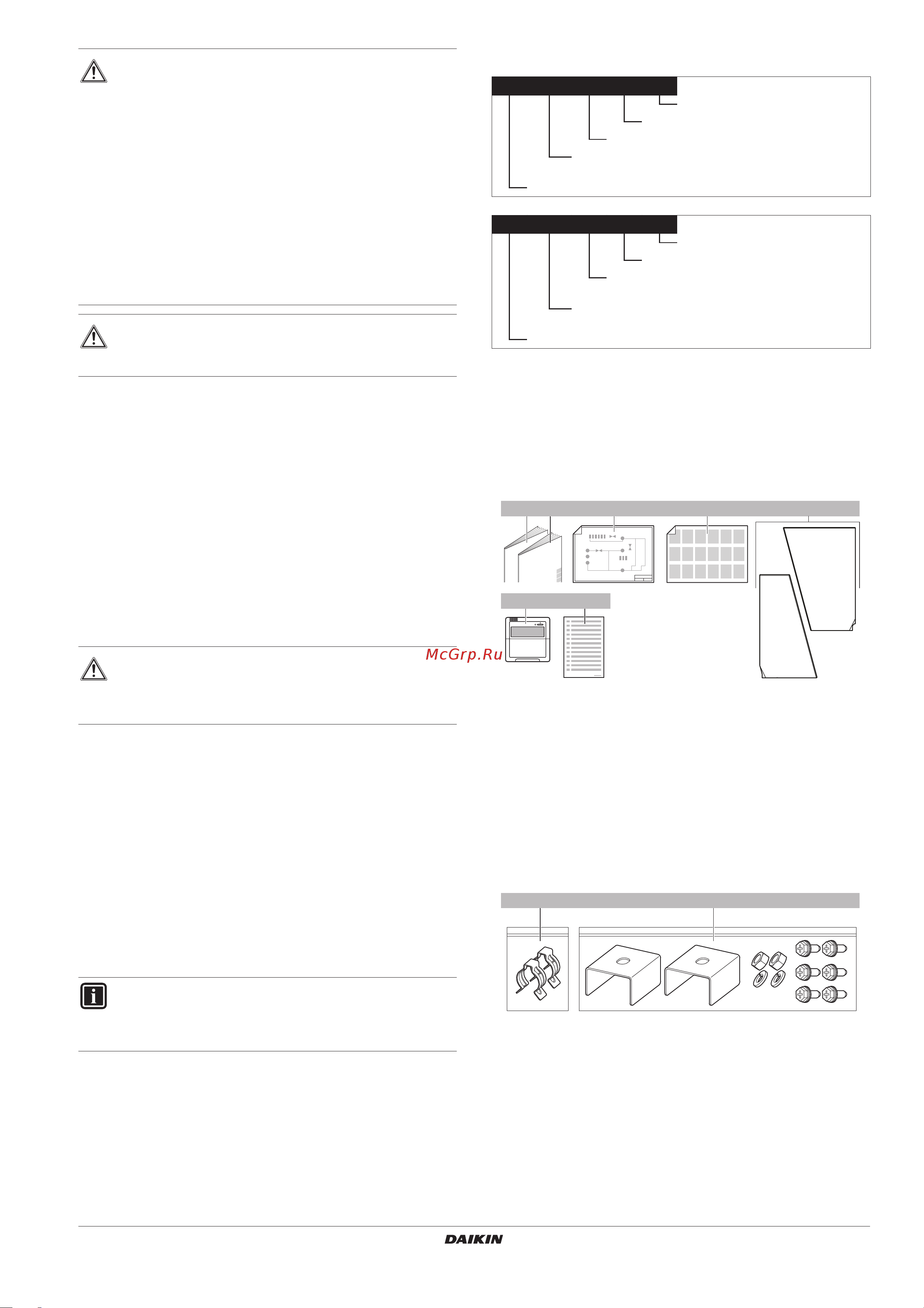

EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010
Инструкция по монтажу
3
3. Введение
3.1. Общая информация
Благодарим вас за приобретение агрегата.
Модуль EKHVWQ002AAV3 – деталь теплового насоса для
горячей воды бытового потребления, модули EKHHS200AA1V3
и EKHHS260AA1V3 – детали резервуара горячей воды бытового
потребления теплового насоса для горячей воды бытового
потребления. Резервуары горячей воды бытового потребления
выпускаются в двух размерах со следующей влагоемкостью:
200 и 260 литров.
Агрегат предназначен для напольной установки внутри помещения.
Комплект для напольной установки EKFMHHSAA
Модуль резервуара горячей воды бытового потребления EKHHS
предназначен для установки на верху модуля теплового насоса
EKHVW. В случае невозможности такой установки модуль
резервуара горячей воды бытового потребления можно
установить рядом с модулем теплового насоса EKHVW
в сочетании с устанавливаемым на месте дополнительным
оборудованием EKFMHHSAA.
3.2. Рамки настоящей инструкции
В настоящей инструкции по монтажу описывается порядок
разгрузки, установки и соединения всех модулей теплового
насоса горячей воды бытового потребления.
3.3. Идентификация модели
4. Принадлежности
4.1. Принадлежности, поставляемые с модулем
теплового насоса для горячей воды бытового
потребления EKHVWQ
1 Инструкция по монтажу
2 Инструкция по эксплуатации
3 Электрическая схема
4 Лист с инструкциями по распаковке
5 Нижняя звукоизолирующая панель
6 Пульт дистанционного управления
7 Этикетка о наличии фторсодержащих парниковых
газов на нескольких языках
4.2. Принадлежности, поставляемые с модулем
резервуара горячей воды бытового
потребления EKHHS
1 Зажимы для крепления труб
2 Детали крепления модуля резервуара горячей воды
бытового потребления
ПРЕДУПРЕЖДЕНИЕ
■ Не дотрагивайтесь до случайно вытекшего
хладагента. В результате могут остаться глубокие
раны, вызванные обморожением.
■ Не дотрагивайтесь до труб с хладагентом во
время работы и сразу после выключения
агрегата: трубы могут быть горячими или,
наоборот, ледяными в зависимости от состояния
трубопровода, компрессора и других элементов
системы охлаждения.
Если дотронуться до труб с хладагентом, можно
получить ожог или обморожение ладони. Во
избежание травмы дайте трубам остыть или
прогреться до нормальной температуры, а если
это невозможно, пользуйтесь перчатками.
ОСТОРОЖНО!
Не промывайте агрегат струей воды. Это может привести
к поражению электрическим током или возгоранию.
ОСТОРОЖНО!
Модуль EKHVWQ002AAV3 может подключаться
только к модулю EKHHS200AA1V3 или к модулю
EKHHS260AA1V3.
ИНФОРМАЦИЯ
Эксплуатация теплового насоса горячей воды бытового
потребления описана в инструкции по эксплуатации
теплового насоса горячей воды бытового потребления.
EK HVWQ 002 AA V3
1N~, 230 В, 50 Гц
Серия
Теплопроизводительность
Модуль теплового насоса для горячей воды бытового
потребления
Комплектация для Европы
EK HHS 200 AA1 V3
1N~, 230 В, 50 Гц
Серия
Емкость резервуара горячей воды бытового
потребления
Модуль резервуара горячей воды бытового
потребления
Комплектация для Европы
13 42
5
67
12
