Инструкция по монтажу
4
EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010

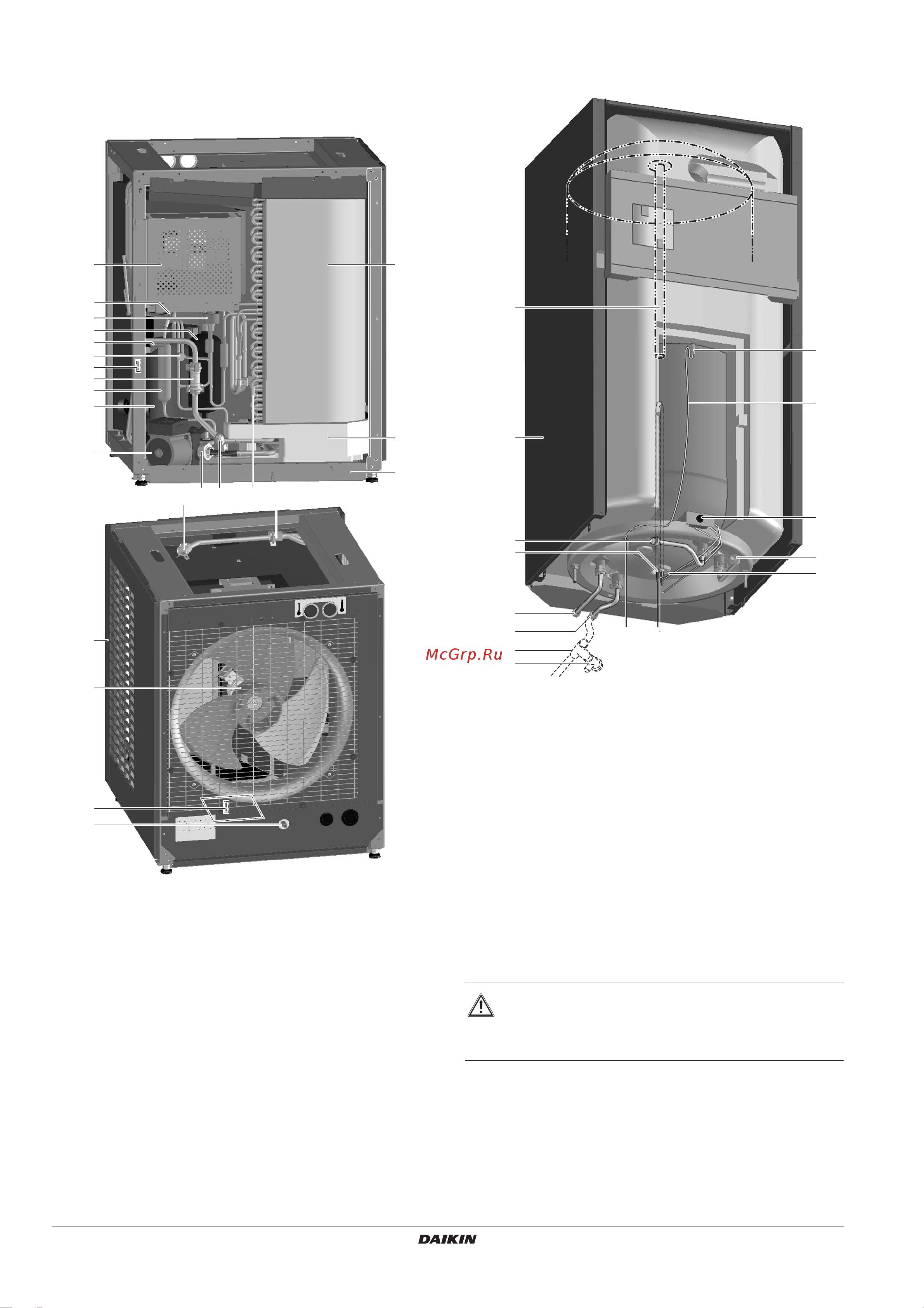

5. Обзор
5.1. Обзор модуля теплового насоса для горячей
воды бытового потребления
1 Датчик температуры (термистор)
Датчики температуры отслеживают температуру воды
и хладагента в различных точках контура.
2 Распределительная коробка
В распределительной коробке находятся основные
электронные и электрические детали внутреннего
агрегата.
3 Конденсатор
4 Испаритель
5 Электродвигатель вентилятора и винт
6 Насос
Насос обеспечивает циркуляцию воды в контуре
циркуляции воды.
7 Компрессор
8 Накопитель
9 Электронный регулирующий вентиль
10 Сервисный порт контура циркуляции воды
11 Корпус
12 Датчик расхода
13 Разъем дренажного поддона
14 Соединение входа воды из резервуара горячей воды
бытового потребления
15 Соединение выхода воды в резервуар горячей воды
бытового потребления
16 Нижняя звукоизолирующая панель
17 Сервисный порт R410A
5.2. Обзор модуля резервуара горячей воды
бытового потребления
1 Соединение на выход горячей воды
2 Т-образный участок (приобретается по месту
установки)
3 Соединение клапана сброса давления
(приобретается по месту установки)
4 Клапан сброса давления (приобретается по месту
установки)
5 Разъем термистора
6 Соединение входа потока из модуля теплового насоса
7 Соединение обратного выхода в модуль теплового
насоса
8 Соединение на вход холодной воды
9 Термистор
10 Анод
11 Корпус
12 Реле защиты от перегрева
Реле защиты от перегрева срабатывает, когда
температура становится слишком высокой.
13 Вспомогательный нагреватель
14 Плавкий предохранитель
4
3
2
9
17
8
1
1
12
6
11
7
1 10 114 15
5
13
16
1
1
1
ОСТОРОЖНО!
Данный модуль резервуара горячей воды бытового
потребления применяется только с внутренним модулем
EKHVWQ.
7
8
1
12
5
9
14
2
11
10
3+4
6
13
