EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010
Инструкция по монтажу
15

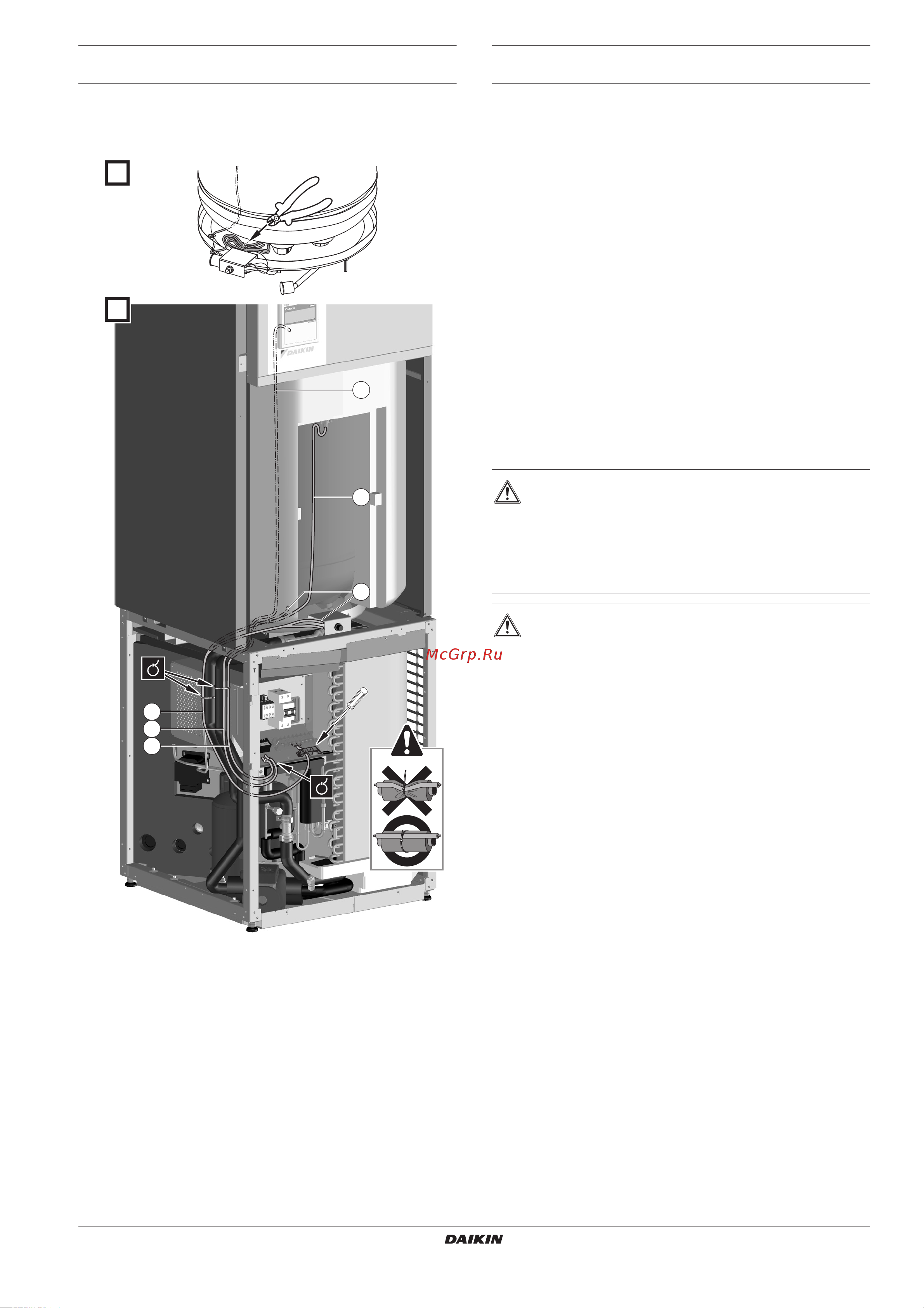

Подсоединение модуля резервуара горячей воды
бытового потребления к модулю теплового насоса
■ Вспомогательный нагреватель и безопасность (A)
■ Термистор резервуара (B)
■ Пульт дистанционного управления (C)
Подключение к энергосберегающему источнику
электропитания
По всему миру компании по электроснабжению усиленно
работают над тем, чтобы обеспечить надежные поставки
электроэнергии по конкурентоспособным расценкам. Многие из
них вправе выставлять потребителям счета по льготным
тарифам, например, в зависимости от времени суток, времени
года, а в Германии и Австрии - по тарифу Wrmepumpentarif ...
Данное оборудование можно подключать к подобным
энергосберегающим системам подачи электроэнергии.
За сведениями о возможности подключения данного
оборудования к той или иной энергосберегающей системе
подачи электроэнергии, если таковые системы имеются,
обратитесь в компанию по электроснабжению, обслуживающую
место установки оборудования.
При подключении оборудования к энергосберегающему источнику
электропитания компания по электроснабжению вправе:
■ прерывать снабжение оборудования электропитанием на
определенные промежутки времени;
■ налагать ограничения на объем потребляемой оборудованием
электроэнергии в определенные промежутки времени.
Конструкцией внутреннего агрегата предусмотрено его
принудительное выключение. В это время компрессор агрегата
и нагреватель не работают.
3x
C
B
A
A
C
B
2
1
ПРЕДУПРЕЖДЕНИЕ
В отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 1
Энергопотребление платы инвертора в режиме ожидания
возможно во время действия энергосберегающих
тарифов и непрерывной подачи электроэнергии.
ОСТОРОЖНО!
В отношении энергосберегающих источников
электропитания, аналогичных представленному
на рисунке ниже как тип 2 или 3
При отключении электропитания во время действия
энергосберегающих тарифов.
■ Продолжительность такого отключения не
должна превышать 2 часа, в противном случае
происходит сброс часов реального времени
пульта управления.
■ Во время отключения электропитания дисплей
пульта управления гаснет.
