Инструкция по монтажу
6
EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010
6. Установка агрегата
6.1. Выбор места установки
Агрегат должен быть размещен внутри помещения в месте,
удовлетворяющем нижеперечисленным условиям.
Общие требования
■ Установка должна производиться квалифицированными
специалистами. Материалы и порядок монтажа
должны соответствовать существующим местным
и общегосударственным нормативам.
■ Не допускается эксплуатация оборудования во
взрывоопасной среде.
■ На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
■ Если звук измерить в фактических условиях установки, то
полученное в результате измерения значение будет
превышать уровень звукового давления, указанный
в разделе "Характеристики блока" на странице 30, из-за
шума окружающей среды и звуковых отражений. Тщательно
выбирайте место установки. Не устанавливайте систему
в акустически уязвимой среде (в гостиной, спальне и т.п.).
■ В случае утечки хладагента проследите за тем, чтобы были
приняты надлежащие меры предосторожности в соответствии
с местными и общегосударственными нормативами.
Требования к месту установки
■ В месте установки не должен образовываться иней. Оно
должно находиться внутри помещения.
■ Позаботьтесь о том, чтобы в случае утечки воды она не
причинила вреда месту установки и его окрестностям.
■ Фундамент должен быть достаточно надежным, чтобы
выдержать вес обеих моделей.
Пол должен быть ровным во избежание вибрации и шума,
а также достаточно устойчивым, особенно если поставляемый
по дополнительному заказу резервуар для горячей воды для
бытового потребления устанавливается на агрегат.
■ Размеры места установки
Во время работы модуль теплового насоса повышает
температуру воды бытового потребления, используя
сохраненное внутри тепло. Типичное место установки для
данного агрегата - гараж, подвал, мастерская и т.п.
Для оптимальной работы агрегата и в целях предотвращения
слишком резкого падения температуры на месте установки
необходимо учесть следующие требования к месту установки:
■ Минимальные размеры помещения для установки
Если температура в помещении падает ниже 2°C,
тепловой насос прекращает работать (это регулируется
местной настройкой [7-04]). После этого нагревать
горячую воду бытового потребления продолжит
электрический нагреватель в модуле резервуара
горячей воды бытового потребления. Это принцип
безопасности агрегата, предотвращающий дальнейшее
охлаждение помещения (в частности, также возможное
повреждение водопроводящих труб в помещении)
и гарантирующий жостаточный уровень комфорта
в виде достаточного количества горячей воды бытового
потребления.
Во избежание частого срабатывания этой защиты
и максимального сокращения использования
электрического нагревателя помещение должно быть
минимального размера (см. рисунок ниже). Все зависит
от температуры наружного воздуха, установочного
значения температуры прилегающего отапливаемого
помещения и изоляционных свойств стен. Размеры на
рисунке действительны для температуры наружного
воздуха –10°C и установочного значения температуры
прилегающего отапливаемого помещения 16°C.
При таком объеме помещения тепловой насос может
нагреть 260 литров горячей воды бытового потребления
от 10°C до 60°C.
Если размер помещения для установки не соответствует
минимальным требованиям к объему либо если стены
между помещением для установки и прилегающим
отапливаемым помещением имеют лучшие изоляционные
свойства, нежели однорядная кирпичная стена, следует
рассмотреть возможность установки дополнительных
источников тепла.
Примеры источников тепла:
- при установке в подвале грунт вокруг подвала будет
повышать температуру в помещении для установки
- при установке в гараже тепло от двигателя
автомобиля
- естественное проветривание через, например, двери,
ведущие в прилегающие отапливаемые помещения
- вентиляционное соединение с соседним помещением
- прочее: стиральная машина, сушилка
ПРЕДУПРЕЖДЕНИЕ
■ Обязательно примите адекватные меры по
предотвращению использования внутреннего
агрегата насекомыми в качестве пристанища.
■ При контакте мелких животных с деталями под
напряжением возможны сбои в работе блока,
задымление или возгорание. Проинструктируйте
заказчика о том, что пространство вокруг
агрегата необходимо содержать в чистоте.

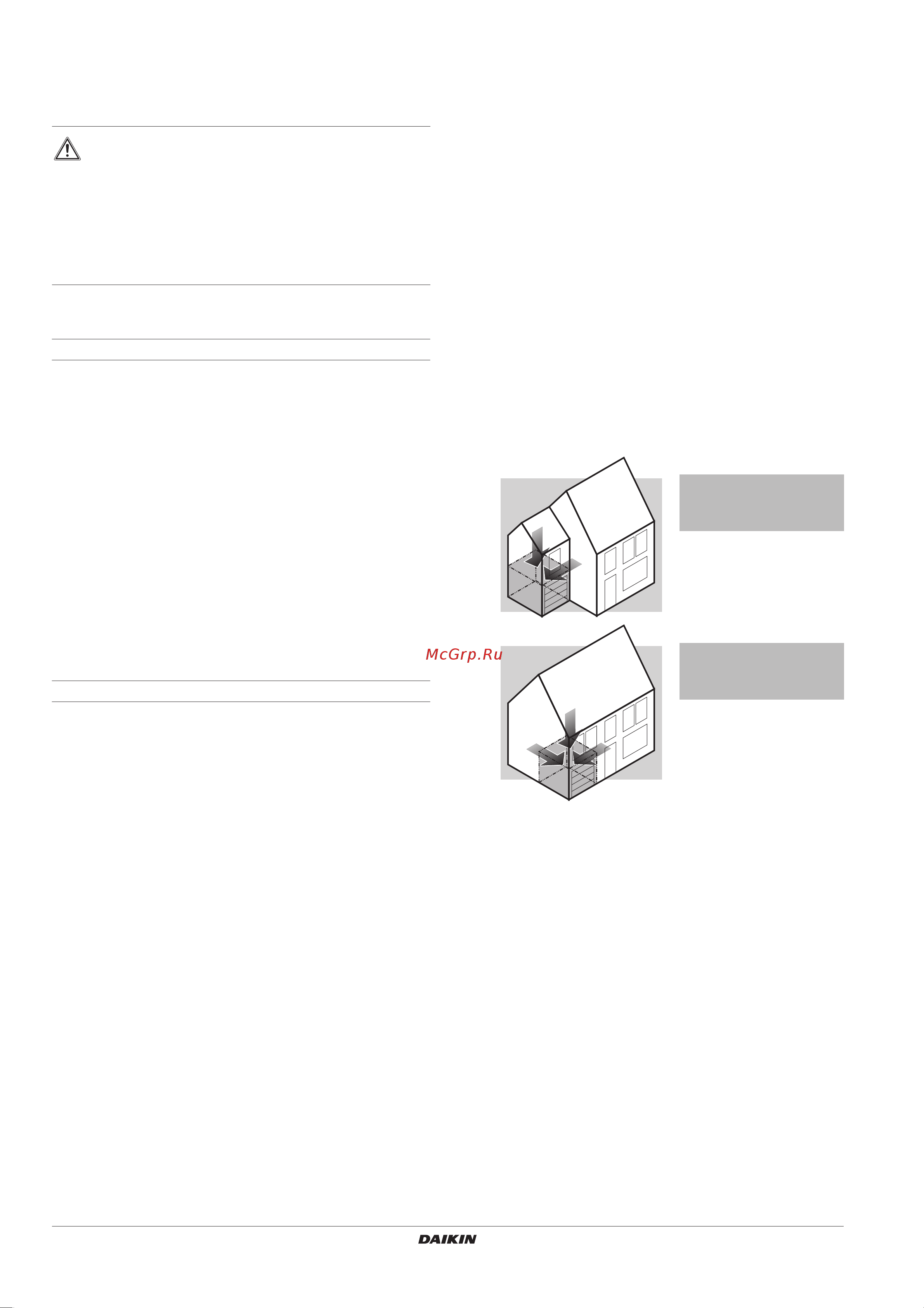

Гараж встроен в дом
Одна стена и потолок гаража
соприкасаются с
отапливаемой зоной
Минимальный
необходимый объем
60 м
3
Площадь опорной
поверхности
25 м
2
Высота 2,5 м
Гараж встроен в дом
Две стены и потолок
гаража соприкасаются
с отапливаемой зоной
Минимальный
необходимый объем
50 м
3
Площадь опорной
поверхности
20 м
2
Высота 2,5 м
