EKHVWQ002AAV3 + EKHHS200+260AA1V3
Тепловой насос для горячей воды бытового потребления
4PW65342-1A – 10.2010
Инструкция по монтажу
11
Подсоедините модуль резервуара горячей воды бытового
потребления к модулю теплового насоса.
См. лист с инструкциями по распаковке.
■ Если модуль резервуара горячей воды бытового потребления
расположен после агрегата, необходима установка комплекта
EKFMHHSAA. См. инструкцию к данному комплекту.
■ Если модуль резервуара горячей воды бытового
потребления установлен на верху модуля теплового насоса,
то обязательно проверьте, чтобы скорость насоса была
установлена в положение III.
Подсоединение контура циркуляции воды
Необходимо выполнить водяные соединения. Расположение
точек подсоединения входа и выхода воды на агрегате показано
в главе 5.2. "Обзор модуля резервуара горячей воды бытового
потребления" на странице 4.
Проникновение в контур циркуляции воды воздуха,
механических частиц и грязи может привести к поломке
агрегата. Поэтому при подсоединении контура циркуляции воды
соблюдайте следующие правила.
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы,
чтобы в нее не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым герметиком.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы
предотвратить гальваническую коррозию.
■ Латунь является мягким материалом, поэтому при
подсоединении контура циркуляции воды пользуйтесь
соответствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
Соедините клапан сброса давления (приобретается
по месту установки) и слив
■ В соответствии с действующими местными
и общегосударственными нормативами приобретаемый на
месте клапан сброса давления с давлением открытия не
более 10 бар должен быть подключен к соединению
клапана сброса давления.
■ Обязательно устройте надлежащий дренаж для
приобретаемого на месте клапана сброса давления во
избежание вхождения воды в контакт с электрическими
деталями.
Подсоедините дренажный поддон
Во время работы и в зависимости от условий работы модуль
теплового насоса собирает конденсат в дренажном поддоне
в нижней части агрегата. Обязательно обеспечьте для этого
дренажного поддона надлежащее соединение для дренажа.
7.2. Меры предосторожности при соединении
прокладываемых по месту трубопроводов
и выполнении изоляции
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях сокращения потери
теплопроизводительности.
Если температура окружающего воздуха в помещении
превышает 30°C, а относительная влажность выше 80%,
толщина изоляционных материалов должна быть не менее 20 мм,
тогда на поверхности изоляционного материала конденсат
скапливаться не будет.
8. Заправка воды
8.1. Метод добавления воды
1 Подсоедините к агрегату источник подачи воды.
2 Откройте по очереди каждый кран горячей воды, чтобы
выпустить из трубопроводов системы весь воздух.
3 Откройте установленный на месте запорный клапан
горячей воды.
4 Откройте установленный на месте подающий вентиль
холодной воды
5 Когда весь воздух выйдет, закройте все краны горячей воды.
6 Проверьте, нет ли утечек
7 Чтобы проверить, что вода течет свободно, управляйте
приобретенным на месте клапаном сброса давления вручную.
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может начаться активная коррозия таких деталей,
поскольку во внутреннем контуре циркуляции воды
применяются медные трубы.

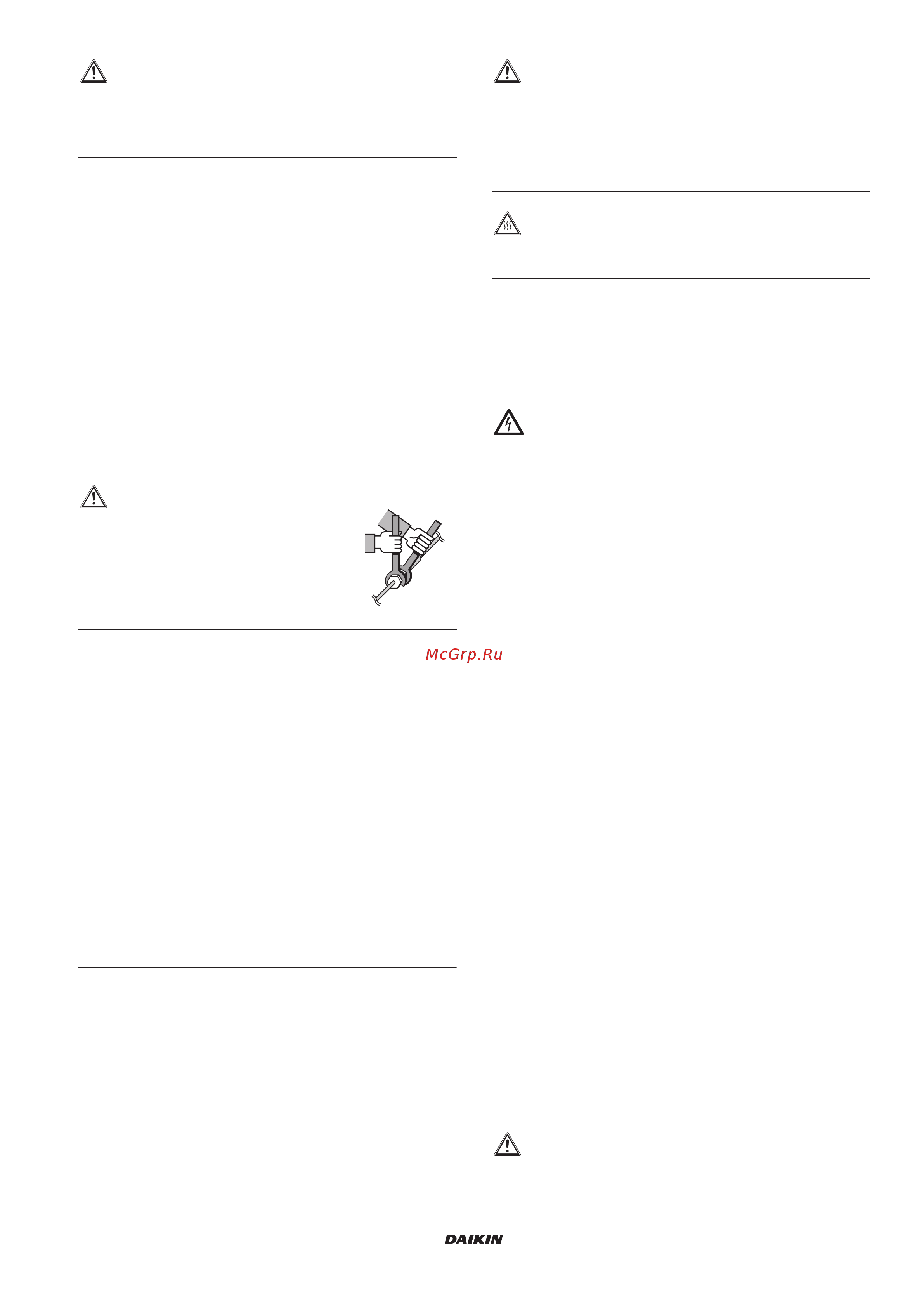

ПРЕДУПРЕЖДЕНИЕ
При подсоединении труб будьте
аккуратны и старайтесь не
деформировать их применением
излишней силы. Деформация труб
может стать причиной неправильной
работы агрегата. Используйте два
гаечных ключа, как показано на
рисунке.
ОСТОРОЖНО: требования к нагнетанию
■ Трубопроводы нагнетания, дренажные клапаны
и т.п. должны находиться вдали от электрических
компонентов.
■ Все трубопроводы нагнетания должны быть
установлены в направлении вниз в незамерзающей
среде. Они должны быть постоянно открыты
в атмосферу.
ОПАСНОСТЬ возгорания или ожога
Трубопровод нагнетания должен заканчиваться
в безопасном видимом месте, без риска для
находящихся вблизи людей.
ОСТОРОЖНО:
требования к дренажному трубопроводу
■ Дренажный трубопровод должен находиться
вдали от электрических компонентов.
■ Дренажный трубопровод должен заканчиваться
в безопасном видимом месте, без риска для
находящихся вблизи людей.
■ Все дренажные трубопроводы должны быть
установлены в направлении вниз в незамерзающей
среде. Они должны быть постоянно открыты
в атмосферу.
ОСТОРОЖНО!
Сразу же после установки резервуар горячей воды
бытового потребления необходимо промыть чистой
водой. Эту процедуру нужно повторять не менее
одного раза в день первые 5 дней после установки.
