Daikin ERGA04DAV3 [103/260] Монтаж

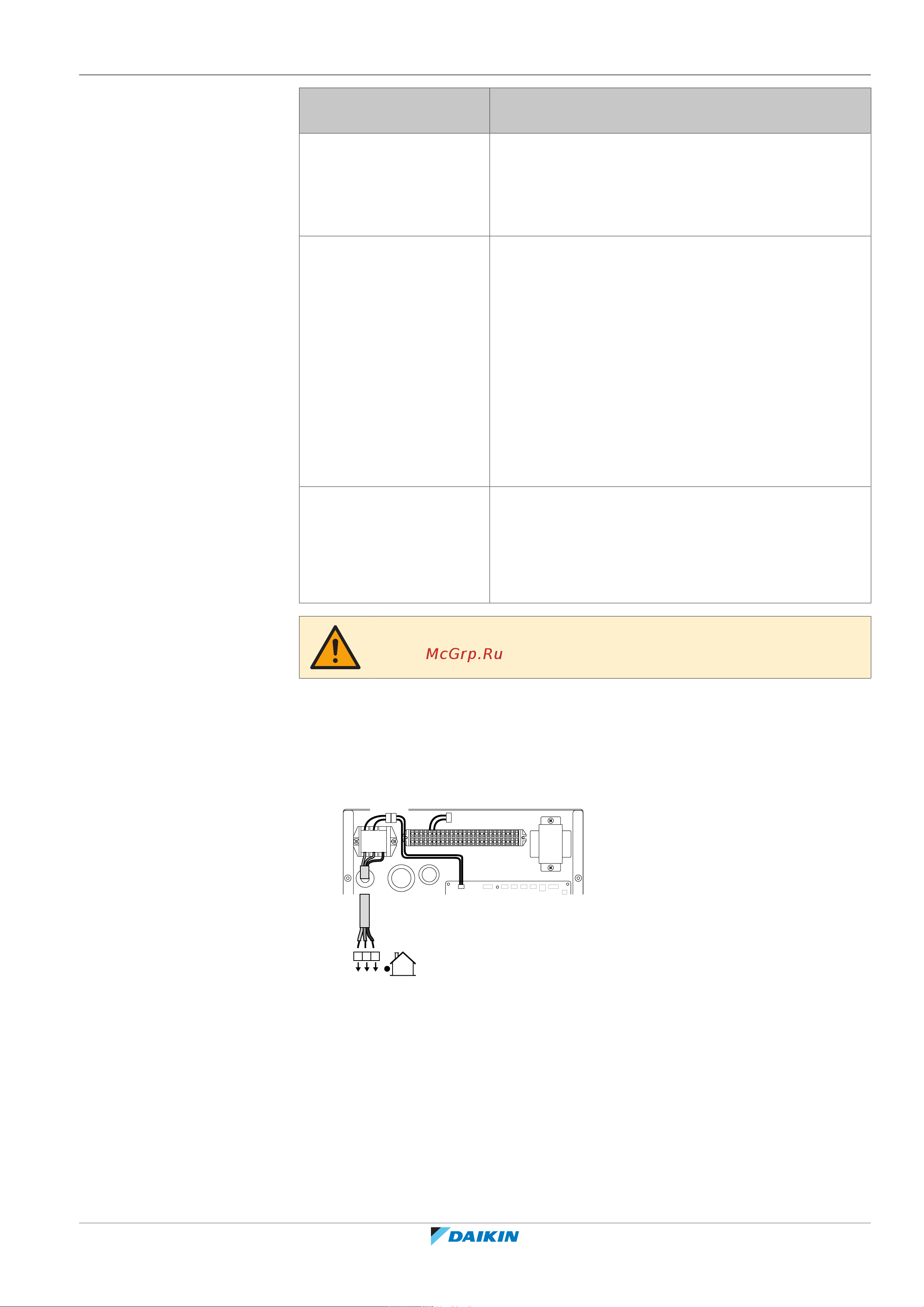

![Daikin ERGA04DAV3 [103/260] Монтаж](/views2/1747154/page103/bg67.png)
7 | Монтаж
Руководство по применению для установщика
103
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Проводка Допустимые кабели (в зависимости от типа
агрегата и установленных опций)
b
Высоковольтное
питание
▪ Соединительный кабель
▪ Обычная подача электропитания
▪ Подача электропитания с предпочтительным
энергосбережением
c
Сигнал управления
высокого напряжения
▪ Конвектор теплового насоса (опция)
▪ Комнатный термостат (опция)
▪ Запорный клапан (приобретается на месте)
▪ Насос горячей воды бытового потребления
(приобретается на месте)
▪ Подача аварийного сигнала
▪ Переключение на управление внешним
источником тепла
▪ Контроль режимов охлаждения/нагрева
помещения
d
Высоковольтное
питание
(устанавливаемый на
заводе кабель)
▪ Питание резервного нагревателя
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную длину кабеля.
7.9.8 Подключение основного источника питания
1 Подключите основное электропитание.
В случае источника электропитания по обычному тарифу
X2M
X1M
1 2 3
1 2 3
1 2 3
1 2 3
X1A
X11YB
X11YA X11Y
1 2 3
a
a Соединительный кабель (=основное электропитание)
В случае источника электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
