13 | Утилизация
Руководство по применению для установщика
229
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03

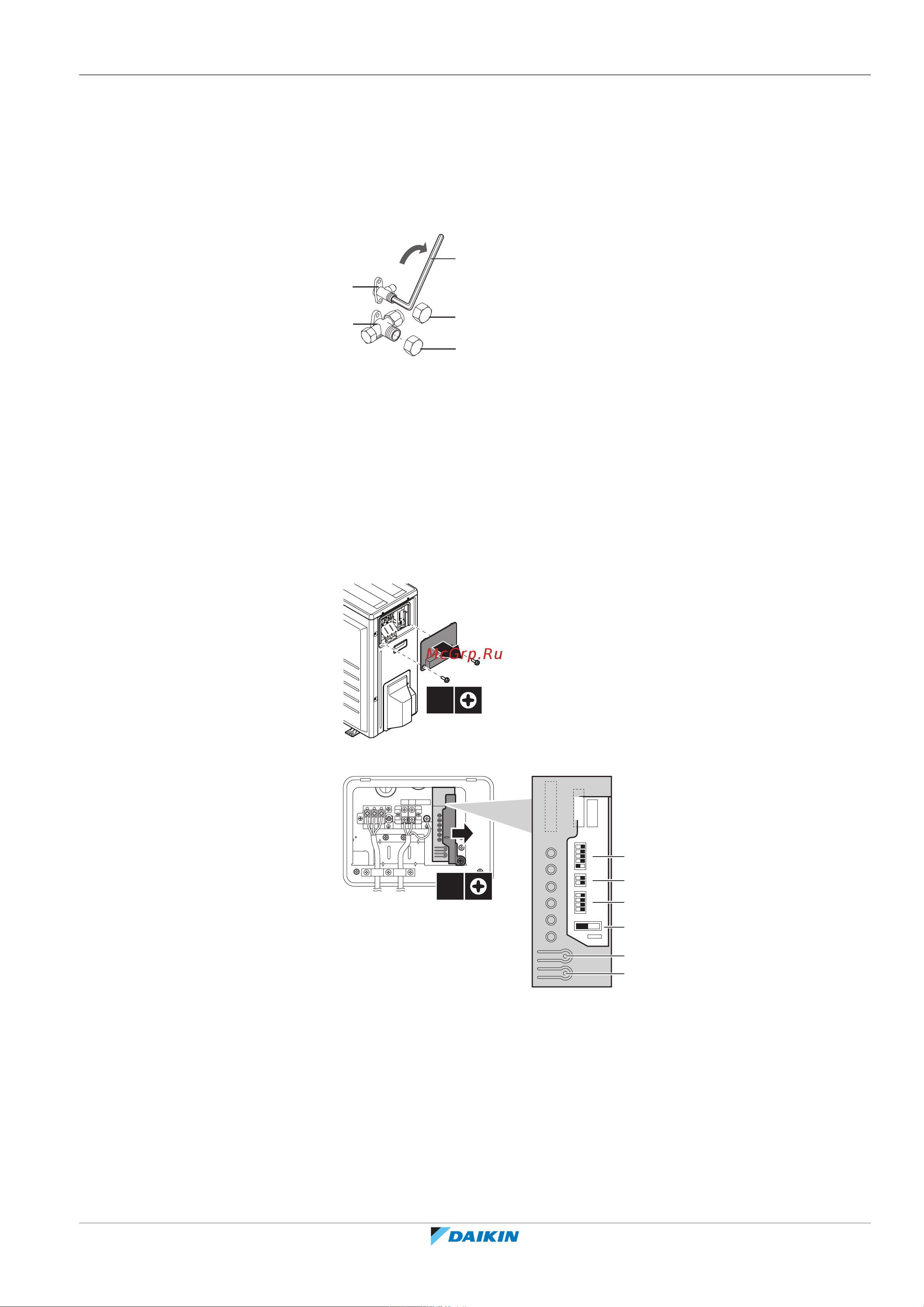

4 Через 5–10 минут (при очень низкой окружающей температуре (<–10°C)
через 1–2минуты) шестигранным гаечным ключом закройте жидкостный
запорный вентиль.
5 На коллекторе проверьте, достигнут ли вакуум.
6 Через 2–3 минуты закройте газовый запорный вентиль и остановите
операцию принудительного охлаждения.
a
c
b
d
d
e
a Запорный вентиль жидкости
b Направление закрытия
c Шестигранный гаечный ключ
d Крышка вентиля
e Запорный вентиль газа
13.3 Для запуска и остановки принудительного охлаждения
1 Отключите питание.
2 Снимите крышку распределительной коробки.
2×
3 Снимите сервисную крышку печатной платы.
1 2 3
L N
L N PWR
HEAT
COOL
4
3
2
1
2
1
E
D
C
B
A
A
1
2
3
4
5
SW1
SW3
SW2
SW5
SW6
SW4
S501
S502
S2
1×
4 Установите DIP-переключатели SW5 и SW6 в положение ВЫКЛ.
5 Установите DIP-переключатель SW2 в положение COOL (ОХЛАЖДЕНИЕ).
6 Установите на место сервисную крышку печатной платы.
7 Включите питание. Перейдите к следующему шагу в течение 3 минут
после перезапуска.
8 Чтобы запустить принудительное охлаждение, нажмите переключатель
принудительного охлаждения SW1.
9 Чтобы прекратить принудительное охлаждение, нажмите переключатель
принудительного охлаждения SW1 еще раз.
