5 | Руководство по применению
Руководство по применению для установщика
43
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «7.9.12Подключение насоса горячей воды бытового
потребления» [4108].
▪ Если действующие нормативы требуют проводить дезинфекцию при
температуре выше максимальной уставки температуры в резервуаре (см.
[2-03] в таблице местных настроек), то можно присоединить насос ГВБП и
нагревательный элемент, как показано выше.
▪ Если действующие нормативы требуют дезинфекции трубопроводов воды
до места отвода, можно соединить насос ГВБП и нагревательный элемент
(при необходимости), как показано выше.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «8Конфигурирование» [4112].

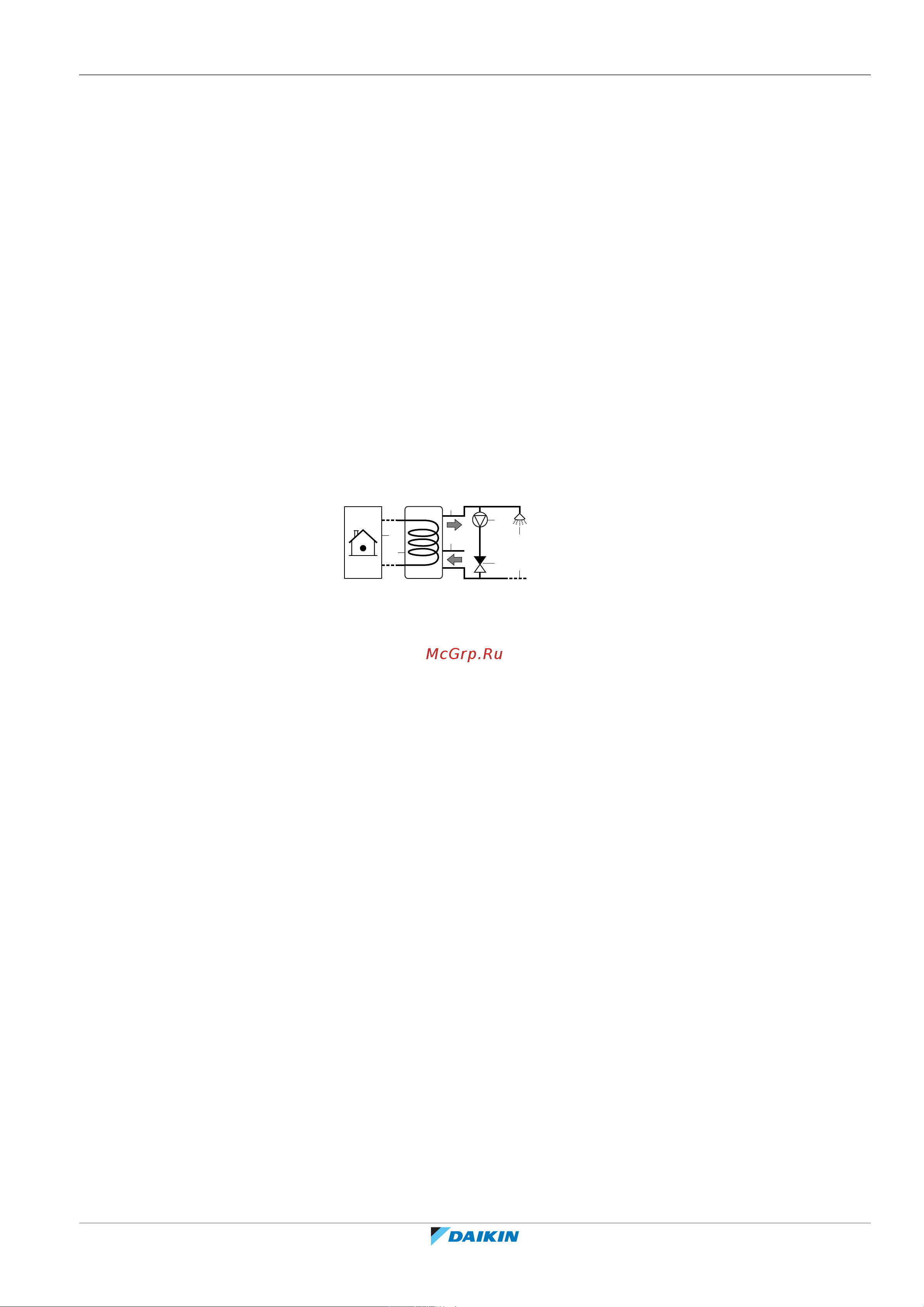

5.4.6 Насос ГВБП для предварительного нагрева резервуара
Настройка
c
a
b
e
d
f
g
h
a Внутренний агрегат
b Резервуар ГВБП
c Насос ГВБП (приобретается по месту установки)
d Обратный клапан (приобретается на месте)
e Душ (приобретается по месту установки)
f Холодная вода
g ВЫХОД горячей воды бытового потребления
h Рециркуляционное соединение
▪ За монтаж насоса горячей воды бытового потребления, который
приобретается по месту, отвечает установщик. Подключение
электропроводки см. в «7.9.12Подключение насоса горячей воды бытового
потребления» [4108].
▪ Для отдельного резервуара ГВБП: Если электрический резервный
нагреватель в контуре нагрева помещения отсутствует, следует установить
насос ГВБП для предварительного нагрева резервуара.
Конфигурирование
Работа насоса ГВБП может контролироваться внутренним агрегатом.
Дополнительную информацию см. в разделе «8Конфигурирование» [4112].
5.5 Настройка учета энергопотребления
▪ Через интерфейс пользователя можно считать следующие данные
энергопотребления:
- Величина нагрева
- Потребленная энергия
