4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
19
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
4 Информация об агрегатах и
дополнительном оборудовании
4.1 Обзор: информация об агрегатах и дополнительном
оборудовании
Вот какие сведения изложены в этом разделе:
▪ Обозначение наружного агрегата
▪ Обозначение внутреннего агрегата
▪ Совместное использование наружного агрегата и дополнительного
оборудования
▪ Совместное использование внутреннего агрегата и дополнительного
оборудования
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании нескольких агрегатов НЕ
допускается переключение сервисных панелей между различными моделями.

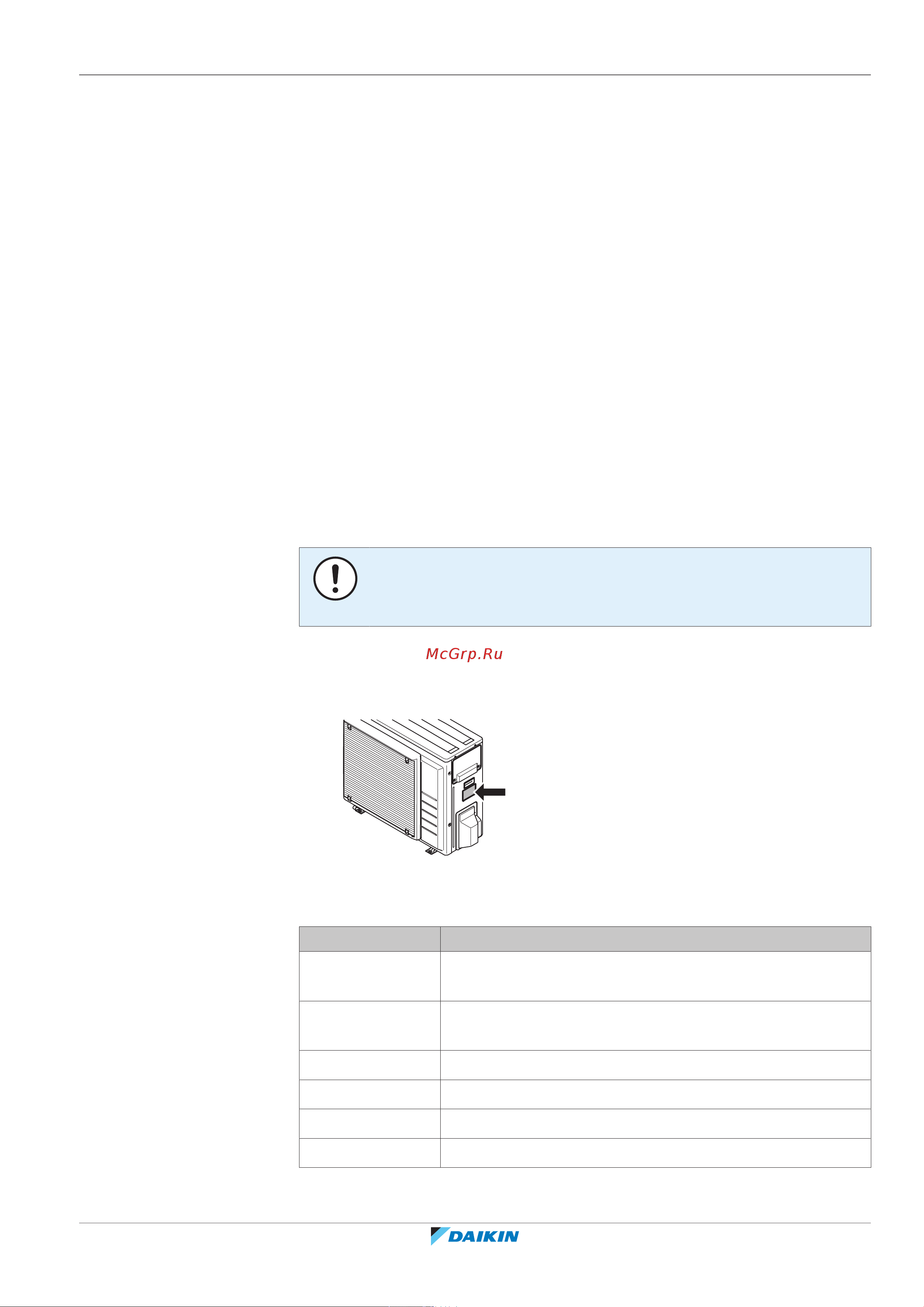

4.2.1 Идентификационная табличка: Наружный блок
Местоположение
Идентификация модели
Пример: ERGA06DAV3 A
Код Объяснение
ER Европейский тепловой насос наружного агрегата сплит-
системы
G Средняя температура воды – окружающая зона: −10~
−20°C
A Хладагент R32
06 Класс производительности
DA Модельный ряд
V3 Электропитание
