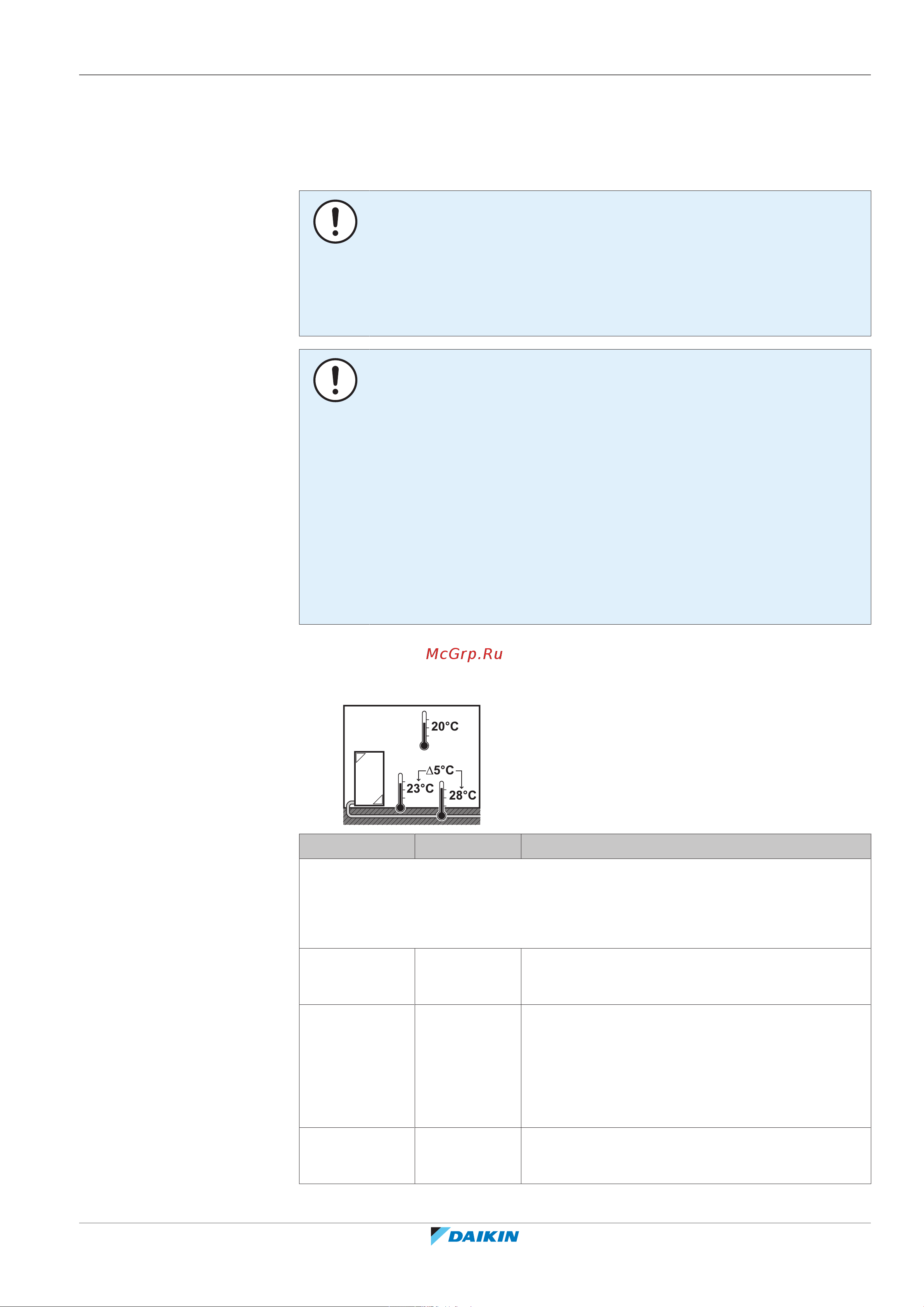

![Daikin ERGA04DAV3 [141/260] Конфигурирование](/views2/1747154/page141/bg8d.png)
8 | Конфигурирование
Руководство по применению для установщика
141
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
Диапазон уставки
Чтобы не допустить неправильную (т.е. слишком высокую или слишком
низкую) температуру воды на выходе для основной зоны, ограничьте ее
диапазон.
ПРИМЕЧАНИЕ
При использовании для подогрева пола, важно ограничить:
▪ максимальную температура выходящей воды при нагревании согласно
техническим характеристикам установки подогрева пола.
▪ минимальную температуру выходящей воды при охлаждении до 18~20°C,
чтобы предотвратить образование конденсата на полу.
ПРИМЕЧАНИЕ
▪ При регулировании диапазонов температур выходящей воды, все требуемые
температуры выходящей воды также регулируются для обеспечения
нахождения между пределами.
▪ Всегда соблюдайте баланс между требуемой температурой выходящей воды
и требуемой комнатной температурой и/или производительностью
(согласно конструкции и выбору нагревательных приборов). Требуемая
температура выходящей воды - результат нескольких параметров (значения
предварительной установки, значения переключения, кривых зависимости
от погодных условий, модуляции). В результате, могут появиться слишком
высокие или слишком низкие температуры выходящей воды, которые
приводят к избыточной температуре или нехватке мощности. Таких ситуаций
можно избежать, ограничивая диапазон температур выходящей воды
соответствующими значениями (в зависимости от нагревательного прибора).
Пример: в режиме нагрева температура воды на выходе должна быть
значительно выше температур в помещениях. Чтобы помещение нагревалось
так, как нужно, задайте минимальную температуру воды на выходе 28°C.
# Код Описание
Диапазон температур выходящей воды для основной температурной зоны
выходящей воды (= температурной зоне выходящей воды с самой низкой
температурой выходящей воды при нагревании и самой высокой
температурой выходящей воды при охлаждении)
[2.8.1] [9-01] Минимум нагрева:
▪ 15°C~37°C
[2.8.2] [9-00] Максимум нагрева:
▪ [2‑0C]=2 (тип нагревательного прибора
основной зоны = радиатор)
37°C~60°C
▪ В противном случае: 37°C~55°C
[2.8.3] [9-02] Минимум охлаждения:
▪ 5°C~18°C
