3 | Информация о блоке
Руководство по применению для установщика
17
ERGA04~08DAV3(A) + EHBH/X04+08DA*V7
Daikin Altherma 3 R W
4P618958-1 – 2020.03
2
1
1

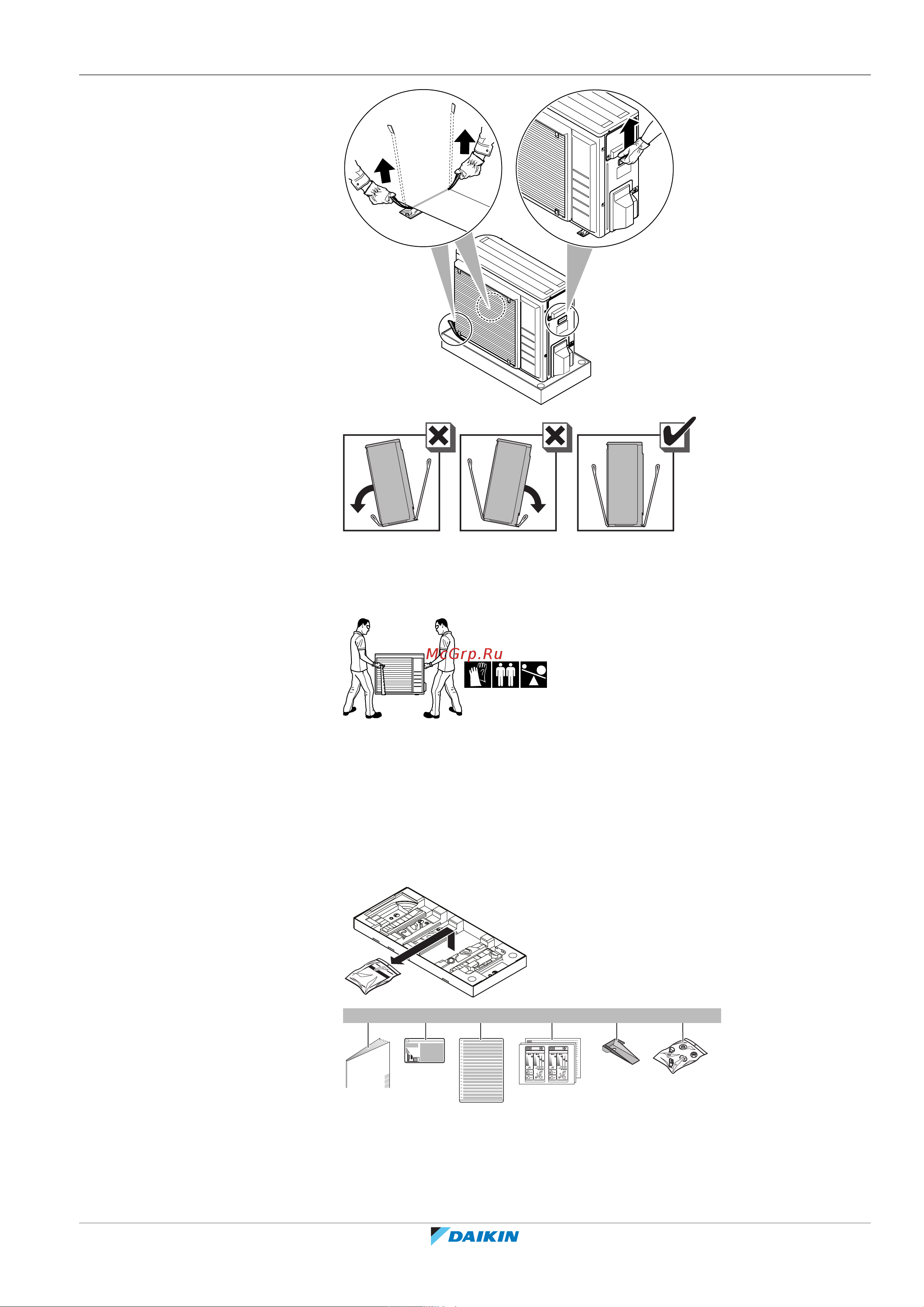

2 При перемещении блока:
▪ Удерживайте обе стороны стропа на одном уровне.
▪ Держите спину прямо.
3 После установки блока потяните строп с 1 стороны, чтобы удалить его.
3.2.3 Для снятия аксессуаров с наружного агрегата
1 Поднимите наружный агрегат. См. «3.2.2 Перемещение наружного
агрегата» [416].
2 Снимите аксессуары внизу упаковки.
ENERG
IJAY
IAIE
ENERG
IJAY
IAIE
1×1× 1× 1× 2× 1×
da b c e f
a Руководство по монтажу наружного агрегата
b Ярлык о наличии фторсодержащих парниковых газов
c Этикетка о наличии фторсодержащих парниковых газов на нескольких языках
d Маркировка класса энергоэффективности
e Плата для монтажа агрегата
f Болты, гайки, шайбы, пружинные шайбы и зажим проводов
