3. Качество электрической энергии, подводимой к оборудованию, должно
соответствовать нормам ГОСТ 21144-2013.
4. Условия эксплуатации оборудования должны соответствовать
климатическому исполнению УХЛ 4.2. ГОСТ 15150-69.
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ ОБОРУДОВАНИЯ БЕЗ ВИДИМОГО
УСТРОЙСТВА МГНОВЕННОГО ОТКЛЮЧЕНИЯ ОТ СЕТИ
(АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ)
Примечание – внешний автоматический выключатель не входит в
комплект поставки и устанавливается потребителем.

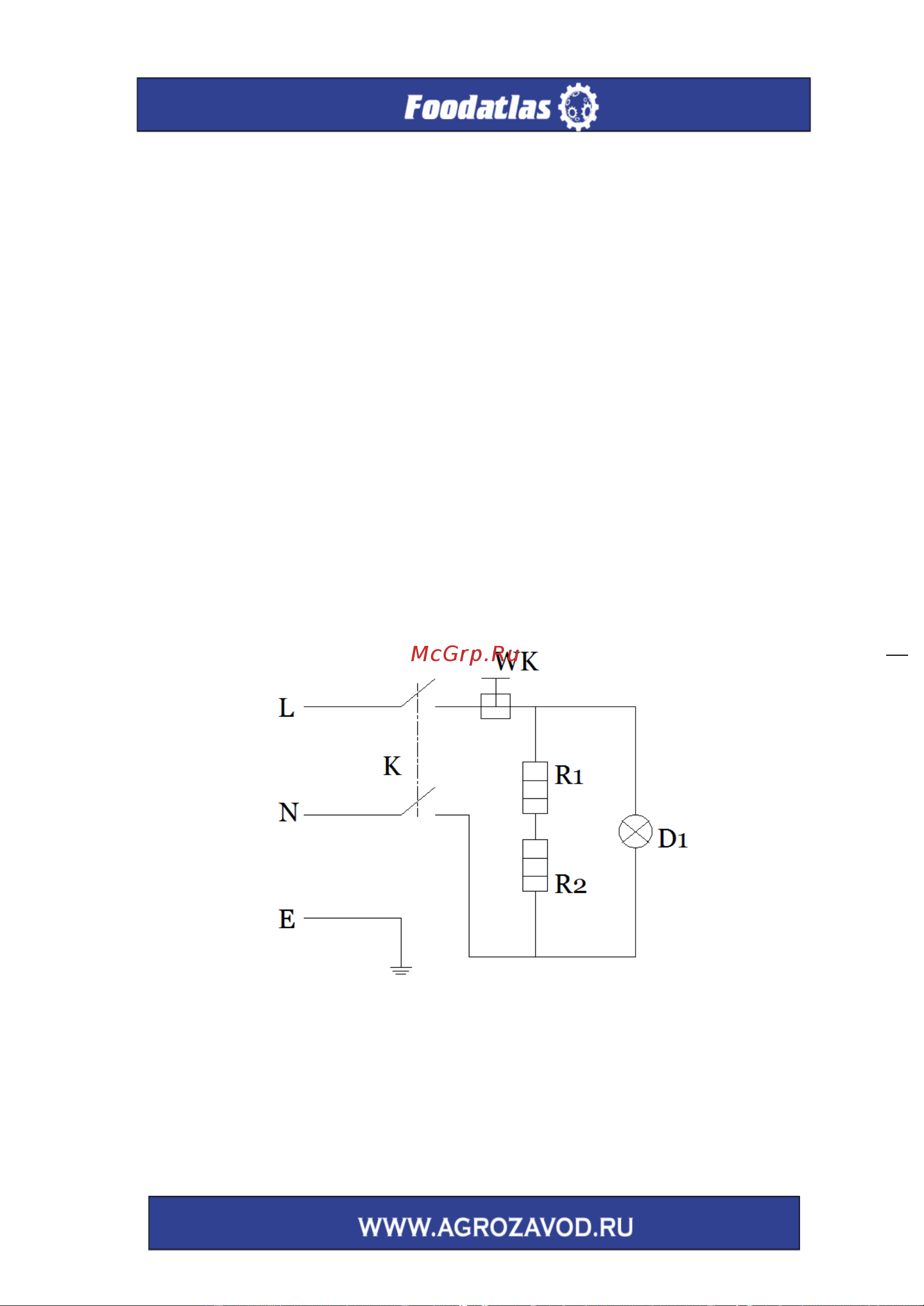

Схема электрическая
В электрической схеме указаны основные элементы управления
оборудованием.
R1，R2- Нагревательный элемент
D1 – индикатор нагрева
WK1- регулятор температуры (контроллер)
L- провод под напряжением
N – нулевой провод
E - заземление
K - выключатель
