Daikin AZQS125A7W1B [11/24] Как использовать запорный вентиль

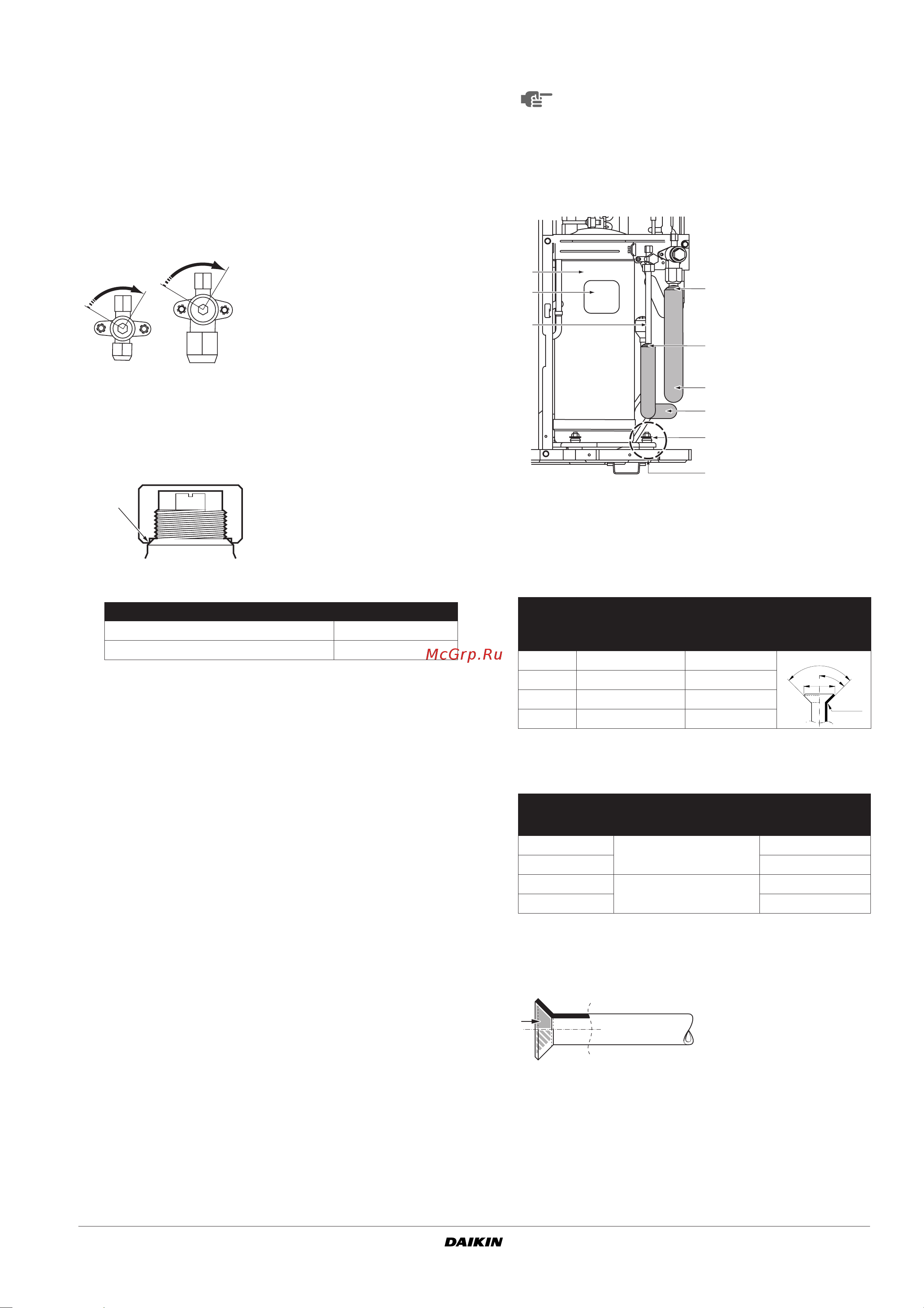

![Daikin AZQS71A2V1B [11/24] Как использовать запорный вентиль](/views2/1792586/page11/bgb.png)
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Инструкция по монтажу
8
Как использовать запорный вентиль
Используйте шестигранные гаечные ключи шириной 4 мм и
6 мм.
■ Открытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее против часовой стрелки.
2. Поворачивать штангу следует до упора. Вентиль открыт.
■ Закрытие вентиля
1. Оденьте шестигранный ключ на штангу вентиля и
поверните ее по часовой стрелке.
2. Поворачивать штангу следует до упора. Вентиль закрыт.
Рекомендации по использованию крышки вентиля
■ В месте, указанном стрелкой, крышка обеспечивает
герметичное соединение.
См. рисунок.
Следите за тем, чтобы не повредить ее.
■ По окончании работы с вентилем обязательно затяните
крышку.
■ После затяжки крышки проверьте, чтобы не было утечки
хладагента.
Рекомендации по использованию сервисного порта
■ Используйте гибкий заправочный шланг с толкателем и
клапаном, чтобы была возможность извлечь хладагент,
оставшийся в шланге.
■ По окончании работы установите крышку клапана на место
и затяните ее.
Момент затяжки: 11,5~13,9 Н•м
Рекомендации по соединению трубопроводов и по
поводу изоляции
■ Проследите за тем, чтобы ответвления труб внутренних и
наружного блоков не соприкасались с защитной крышкой
клеммой колодки компрессора.
В случае выявления возможности контакта этой крышки
с изоляцией трубопровода жидкого хладагента измените
высоту как показано на рисунке ниже. Также проследите за
тем, чтобы трубопроводы не касались болтов и внешних
панелей компрессора.
■ Если наружный блок установлен выше внутреннего блока,
то возможно следующее:
Вода, конденсируемая на запорном вентиле, может стекать
во внутренний блок. Чтобы этого не произошло, запорный
вентиль необходимо теплоизолировать.
■ Если температура воздуха превышает 30°C, а
относительная влажность выше 80%, толщина
изоляционного материала должна быть не менее 20 мм —
тогда на поверхности изоляционного материала конденсат
скапливаться не будет.
■ Не забудьте изолировать трубопроводы жидкого и
газообразного хладагента, а также их ответвления.
(максимальная температура, до которой может нагреться
трубопровод газообразного хладагента, составляет около
120°C; используйте изоляционный материал, рассчитанный
на эту температуру).
Рекомендации по работе с соединениями
с накидными гайками
■ Размеры и моменты затяжки для развальцовки труб см.
в приведенной ниже таблице. (Слишком сильная затяжка
приведет к поломке раструба.)
В отсутствие динамометрического ключа помните о том,
что сопротивление при затяжке можно внезапно возрасти.
Не затягивайте гайки далее указанных углов.
■ На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
■ После окончания монтажных работ проверьте трубные
соединения на герметичность с помощью азота или
аналогичных веществ.
Направление закрытия
A Трубопровод жидкого
хладагента
B Трубопровод газообразного
хладагента
Момент затяжки
Трубопровод жидкого хладагента 13,5~16,5 Н•м
Трубопровод газообразного хладагента 22,5~27,5 Н•м
A
B
На открытых трубах может скапливаться
конденсат, а прикосновение к ним может привести
к ожогам.
Сечение
труб
Момент затяжки
накидной гайки
Размеры A
развальцованно
го торца трубы
(мм)
Форма
развальцовки
Ø6,4 15~17 Н•м 8,7~9,1
Ø9,5 33~39 Н•м 12,8~13,2
Ø12,7 50~60 Н•м 16,2~16,6
Ø15,9 63~75 Н•м 19,3~19,7
Сечение труб
Угол дальнейшей
затяжки
Рекомендуемая
длина рычага
инструмента
Ø6,4
60°~90°
150 мм
Ø9,5 200 мм
Ø12,7
30°~60°
250 мм
Ø15,9 300 мм
2
1
3
5
5
A
4
4
6
1 Компрессор
2 Защитная крышка
клеммной колодки
3 Трубопроводы
наружного и
внутренних блоков
4 Закупорка и т.п.
5 Изоляционный
материал
6 Болты
A Будьте осторожны
с соединениями
труб, болтов и
внешней панели
R=0.4~0.8
45°
±2
90°
±2
A
