Инструкция по монтажу
9
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Рекомендации по применению масляных ловушек
Поскольку существует опасность того, что масло,
задержавшись в вертикальной трубе после выключения
системы, потечет обратно в компрессор и возникнет эффект
гидравлического сжатия, в результате чего циркуляция масла
нарушится, на соответствующем вертикальном участке
трубопровода газообразного хладагента необходимо установить
масляную ловушку.
■ Место установки ловушки (Смотрите рисунок 3)
A Наружный блок
B Внутренний блок
C Трубопровод газообразного хладагента
D Трубопровод жидкого хладагента
E Масляная ловушка
H Ловушки необходимо устанавливать на вертикальных участках
через каждые 10 м.
■ Если наружный блок расположен выше внутреннего,
ловушки устанавливать не нужно.
Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной
оксидированной пленки на внутренней поверхности труб,
что негативно повлияет на работу клапанов и
компрессоров охлаждающей системы. Тем не менее при
пайке не следует использовать средства,
предотвращающие окисление. Остаточные частицы таких
предотвращающих средств могут засорить трубы или
вызвать нарушение работы компонентов.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
Вакуумирование системы
■ Не вытесняйте воздух из системы, подавая в нее
хладагент. Дополнительного количества хладагента для
удаления воздуха из системы не предусмотрено. Для
откачки воздуха применяется вакуумный насос.
■ Трубы, расположенные внутри блоков, проверяются на
утечку хладагента на заводе. Трубопроводы,
прокладываемые на месте установки системы, должны
быть проверены на утечку специалистами,
прокладывающими их.
■ До проведения проверки на утечку и вакуумирования
убедитесь в том, что запорные вентили плотно закрыты.
Схема вакуумирования и проверки на утечку:
см. рисунок 5
Порядок проверки на утечку
Проверка на утечку должна соответствовать стандарту
EN378-2.
1 Вакуумируйте трубопровод и проверьте уровень
давления
(1)
. (В течение 1 минуты давление не должно
расти.)
2 Осуществите наддув системы азотом до давления не
менее 2 бар. (давление не должно превышать 4,0 МПа)
3 Проведите проверку на утечку, нанеся мыльный раствор на
места соединения труб.
4 Откачайте азот.
5 Снова вакуумируйте систему и проверьте давление
(1)
.
6 Когда вакуумное давление перестанет увеличиваться,
можно открыть запорные вентили.

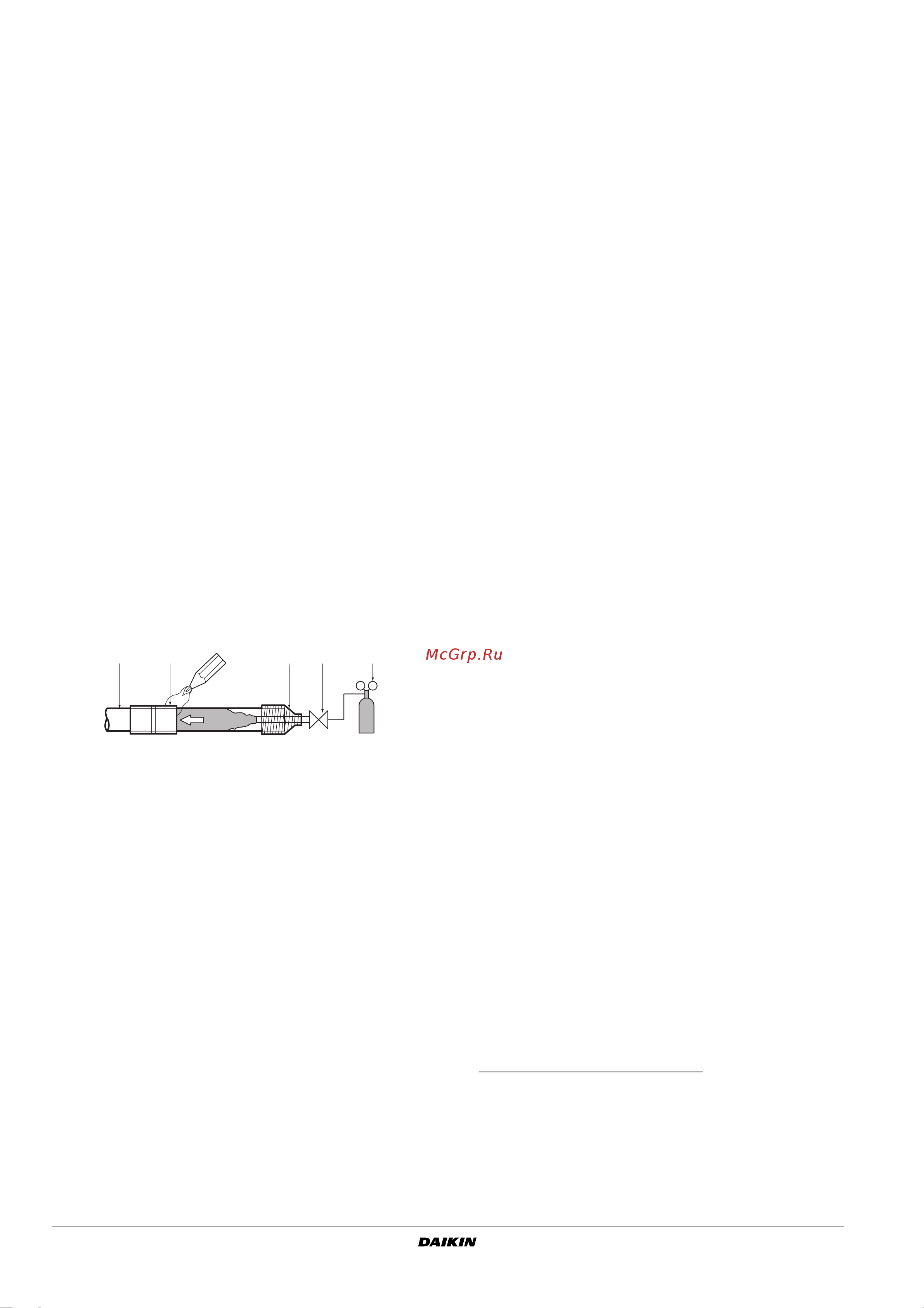

1 Трубопроводы хладагента
2 Спаеваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
12 345
6
6
1 Манометр
2 Азот
3 Хладагент
4 Взвешивающее устройство
5 Вакуумный насос
6 Запорный вентиль
(1) Используйте двухступенчатый вакуумный насос с обратным
клапаном, способный вакуумировать до –100,7 кПа (5 тор,
–755 мм Hg.).
Произведите вакуумирование системы, включив вакуумный
насос более чем на 2 часа, до установления давления на
уровне –100,7 кПа. Выдержав систему в таком состоянии
в течение не менее часа, проверьте, растут ли показания
манометра. Если показания растут, это свидетельствует
о наличии влаги или неплотности в системе.
