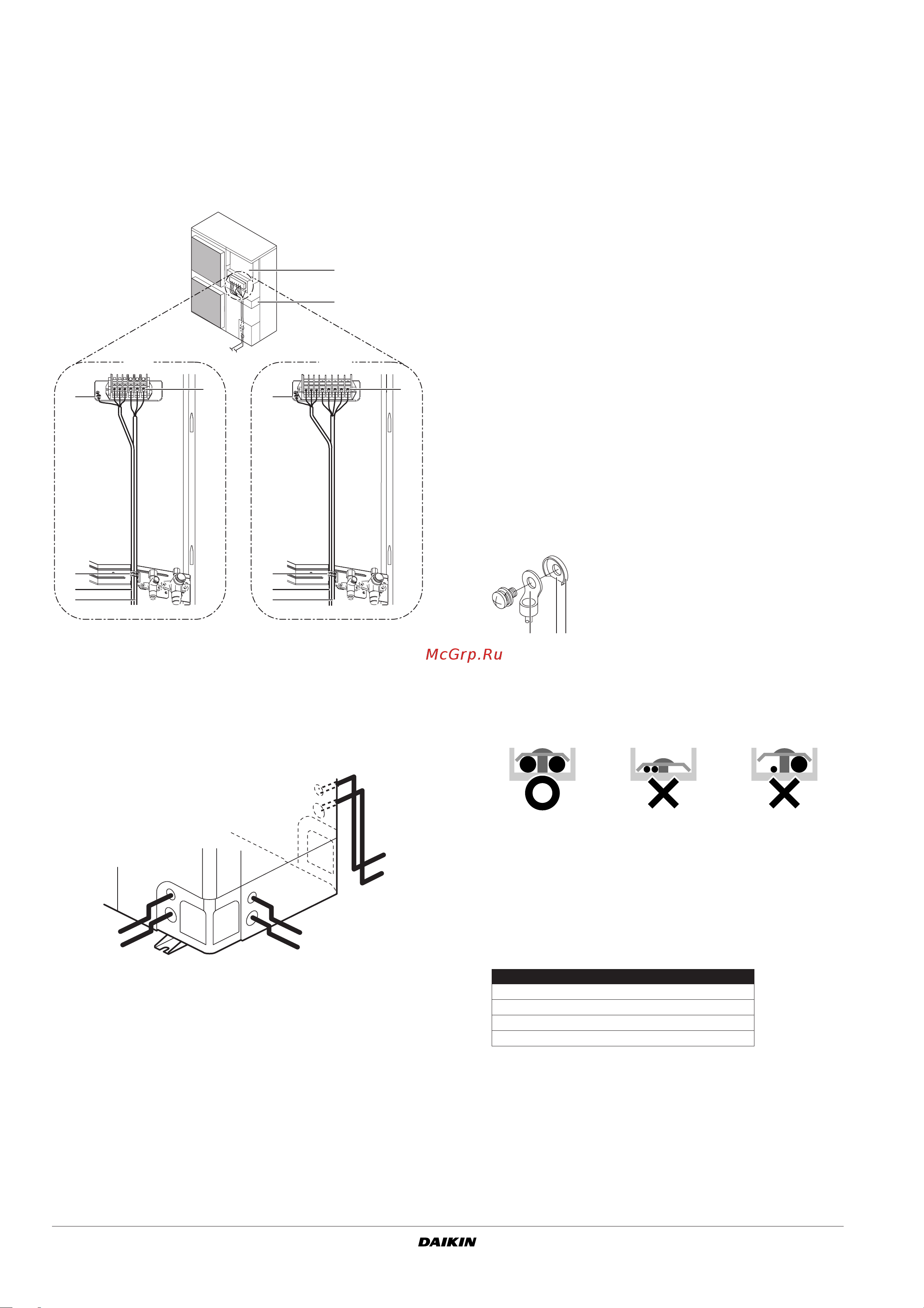

Зафиксируйте проводку в следующем порядке:
1 Закрепите провод заземления на монтажной пластине
запорного вентиля, чтобы провод не скользил.
2 Закрепите провод заземления на монтажной пластине
запорного вентиля еще раз вместе с электропроводкой и
проводкой, соединяющей блоки.
Уложите электропроводку так, чтобы во время
электромонтажных работ передняя крышка не
поднималась, и надежно закрепите переднюю крышку.
При выводе кабелей из блока применяется защитная
втулка (PG-вставка), которая вставляется в выбивное
отверстие. (Смотрите рисунок 4)
Если не используется кабелепровод, защитите проводку
виниловыми трубками — они не позволят краям выбивного
отверстия порезать кабели.
При электрических работах следует руководствоваться
электрической схемой.
Укладывайте кабели так, чтобы крышку можно было
плотно закрыть.
Меры предосторожности при подключении блоков
к линиям электропитания и проведении межблочных
электрических соединений
Для подключения к клеммной колодке силового
электропитания используйте круглую обжимную клемму.
Если по каким-либо неустранимым причинам
использование такой клеммы не представляется
возможным, соблюдайте следующие меры
предосторожности.
- Не подключайте к одной клемме кабели разных
сечений. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)
- При подключении кабелей одинакового сечения
следуйте приведенной ниже схеме.
Для затяжки винтов клемм выбирайте правильную
отвертку.
Слишком маленькая отвертка может повредить головку
винта и не обеспечит нужной затяжки.
Чрезмерная затяжка винтов клемм может повредить
винты.
Моменты затяжки винтов клемм смотрите в приведенной
ниже таблице.
Подключение внутренних блоков и другого оборудования
производится в соответствии с прилагаемыми к ним
инструкциями по монтажу.
1 Электрический щиток
2 Монтажная пластина запорного вентиля
3 Земля
4 Обхватная петля
5 Проводка между блоками
6 Проводка силового электропитания и заземления
1 Проводка силового электропитания и заземления
2 Проводка между блоками
3
3
4
5
6
2
1
3
3
4
5
6
V1
W1
1
2
1
2
1
2
1 Провод
2 Втулка
3 Гайка
4 Рама
5 Рукав
A Внутренняя часть
B Наружная часть
Момент затяжки (Н•м)
M4 (X1M) 1,2~1,8
M4 (EARTH) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (EARTH) 2,4~2,9
123
1 Круговая обжимная клемма
2 Секция выреза
3 Чашеобразная шайба
