Инструкция по монтажу
5
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Вывод дренажа
■ Если вывод конденсата непосредственно из наружного
блока нежелателен (например, когда конденсат может
капать на находящихся внизу людей), подключите
дренажный трубопровод с использованием специального
дренажного патрубка (в комплект поставки не входит).
■ Проверьте правильность работы дренажной системы.

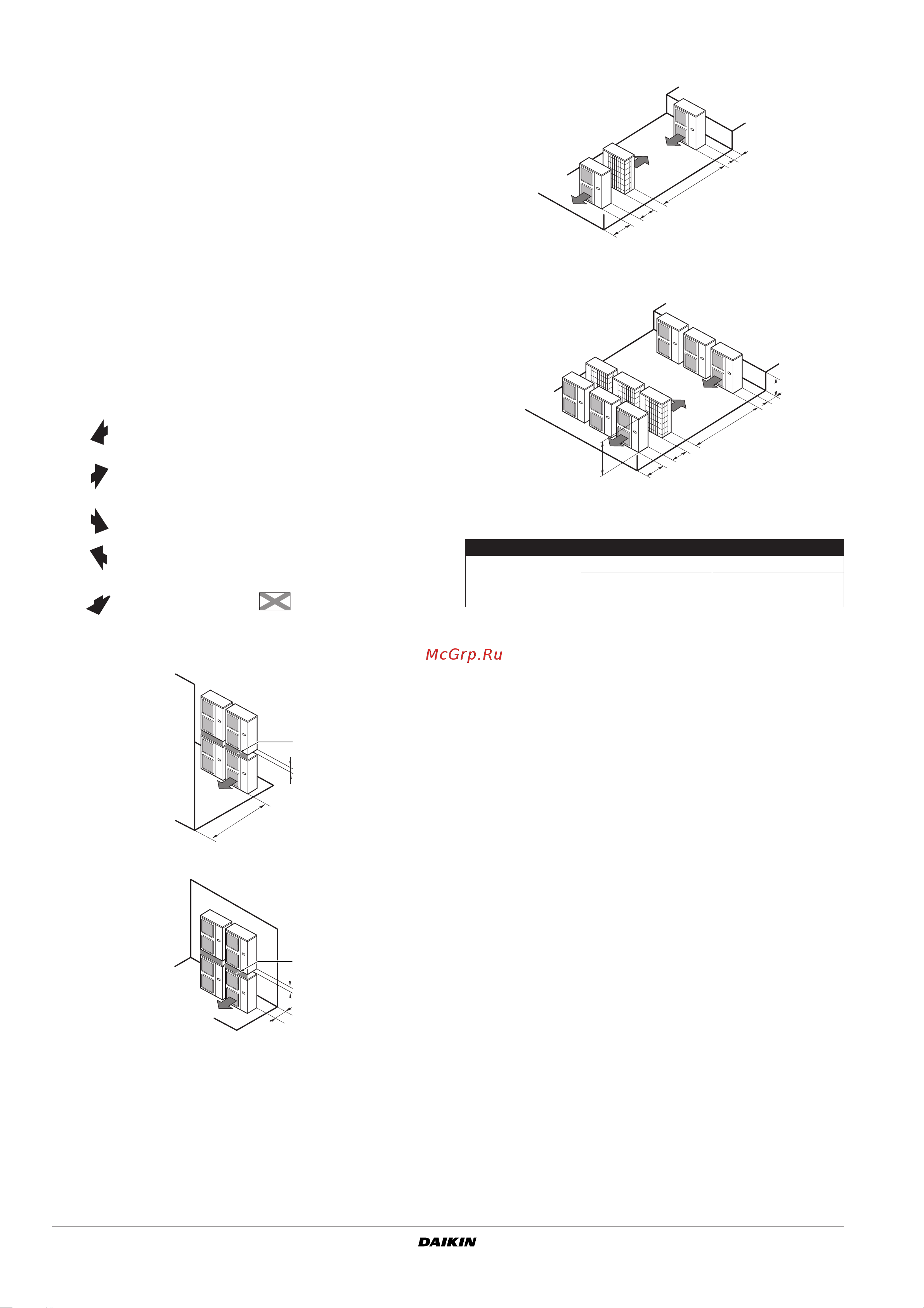

Свободное пространство, необходимое
для обслуживания и монтажа
Приведенные здесь цифры указывают размеры моделей класса
71-100-125-140. В скобках приведены размеры моделей класса
100-125-140 (единица измерения: мм).
(См. «Предварительные операции перед монтажом» на
странице 4)
Внимание!
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок 1)
(B) Если блоки устанавливаются друг на друга
1. При наличии препятствия напротив воздуховывода.
2. При наличии препятствия напротив воздухозаборника.
Не устанавливайте блоки друг на друга.
Расстояние не менее 100 мм требуется для проводки
дренажного трубопровода верхнего блока. Уплотните зазор А,
чтобы выбрасываемый из блока воздух не мог снова попасть в
него.
(С) При установке блоков рядами (например, на крыше здания)
1. В случае установки в один ряд.
2. В случае установки нескольких (двух и более) блоков в ряды
параллельно друг другу.
В приводимой ниже таблице указаны соотношения размеров H,
A и L.
Препятствие со
стороны забора
воздуха
✓
Имеется препятствие
Препятствие со
стороны выброса
воздуха
1
В таких случаях
закройте низ
монтажной рамы во
избежание повторного
всасывания
выброшенного воздуха
Препятствие с левой
стороны
Препятствие с правой
стороны
2
В таких случаях можно
установить только два
блока.
Препятствие с верхней
стороны
Такая ситуация
недопустима
≥1000
100
A
≥200
(300)
100
A
L A
L≤H
0<L≤1/2H 150 (250)
1/2H<L 200 (300)
H<L Установка блоков невозможна
≥500
(1000)
≥100
(200)
≥1000
(2000)
≥50
(100)
≥1000
(1500)
≥400 (600)
≥2000
(3000)
A
H
L
