AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Инструкция по монтажу
4
2 Если блок устанавливается в месте, подверженном
влиянию сильного ветра, необходимо иметь в виду
следующие обстоятельства.
Сильный ветер (со скоростью 5 м/с и выше), дующий
в направлении, противоположном направлению выброса
воздуха из блока, может привести к так называемому
аэродинамическому запиранию (то есть всасыванию в блок
выходящего из него воздуха). Это может привести к
перечисленным ниже последствиям.
- Производительность системы может снизиться.
- Участится обмерзание наружного блока в режиме
обогрева.
-Работа системы может быть прервана из-за превышения
допустимого уровня давления.
- Если сильный ветер дует по направлению к лицевой
стороне блока, скорость вращения вентилятора может
настолько возрасти, что он сломается.

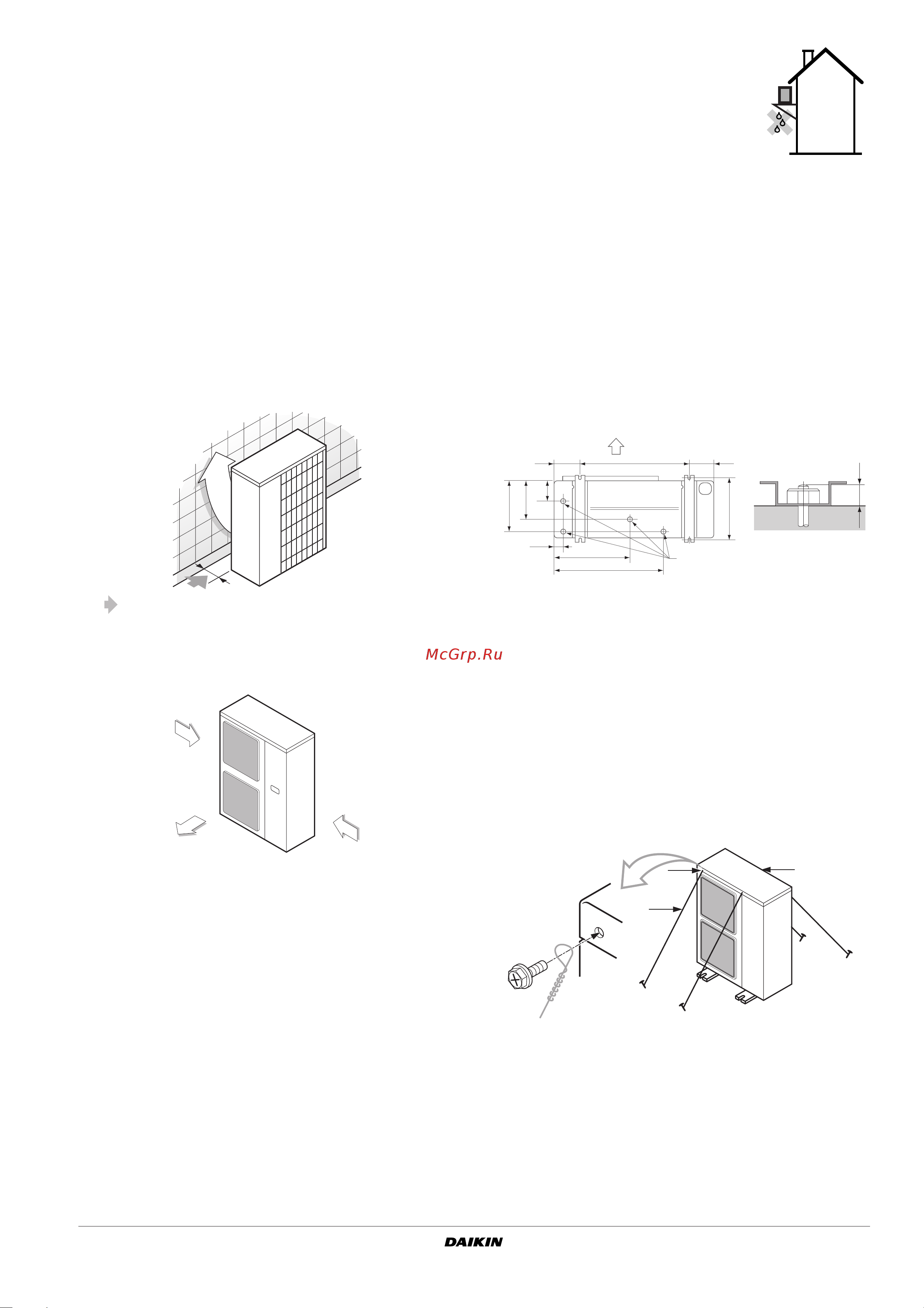

На приводимых иллюстрациях показано, как следует
располагать блок по отношению к направлению
господствующих ветров.
■ Расположите блок так, чтобы выброс воздуха происходил
по направлению к стене здания, забору или ограде.
■ Расположите блок так, чтобы направление ветра
составляло прямой угол с направлением выброса воздуха
из блока.
3 Окружите фундамент блока дренажной канавкой для
отвода воды.
4 Если отвод воды затруднен, установите блок на
фундаменте из кирпича или другого подобного материала
(высота фундамента не должна превышать 150 мм).
5 Если блок монтируется на раме, установите дренажный
поддон на расстоянии не более 150 мм от нижней
поверхности блока, чтобы предотвратить подсасывание
воды в блок снизу.
6 Если блок устанавливается в месте, подверженном
в зимнее время воздействию снега, необходимо иметь
в виду следующие обстоятельства:
- Фундамент должен иметь предельно возможную высоту.
- Снимите заднюю решетку воздухозаборника, чтобы она
не могла забиться снегом.
7 Если блок монтируется на раме,
установите дренажный поддон (на
расстоянии не более 150 мм от нижней
поверхности блока) или используйте
заглушку дренажного отверстия (в
комплект поставки не входит), чтобы
предотвратить протечку дренируемой
воды из блока (см. рисунок).
Предварительные операции перед
монтажом
■ Убедитесь в прочности и горизонтальности поверхности, на
которой будет установлен блок, чтобы предотвратить
излишние шумы и вибрации.
■ Прочно закрепите блок с помощью монтажных винтов, как
показано на рисунке. (Заранее приготовьте четыре
комплекта болтов М12, гаек и шайб из имеющихся на
местном рынке.)
■ Рекомендуется ввинтить монтажные болты таким образом,
чтобы оставалось не менее 20 мм от поверхности
фундамента.
Метод монтажа блока, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
блока, закрепите его так, как показано на рисунке.
■ заготовьте 4 растяжки, как показано ниже
■ отвинтите 4 винта крепления верхней панели блока (А и В
на рисунке)
■ проденьте винты в петли растяжек и снова надежно
затяните их
A расположение двух крепежных отверстий на передней стороне
блока
B расположение двух крепежных отверстий на задней стороне
блока
C проволока: приобретается на внутреннем рынке
Сильный
ветер
Выброс
воздуха
Сильный
ветер
Убедитесь в том, что вокруг достаточно места для
проведения монтажных работ
A Сторона выброса воздуха
B Вид снизу (мм)
C Дренажное отверстие
20
140
117
219
289
350
(345-355)
47
140620
614
423
A
B
C
C
B
AA
