Инструкция по монтажу
15
AZQS71A2V1B + AZQS100~140A7V1B + AZQS100~140A7W1B
Кондиционеры типа «сплит-система»
4PW68422-1 – 03.2011
Пробный запуск
1 Для защиты компрессора обязательно включите питание
не менее чем за 6 часов перед запуском системы.
2 Убедитесь в том, что запорные клапаны в трубопроводах
жидкого и газообразного хладагента открыты.
3 Перед запуском не забудьте закрыть переднюю панель —
в противном случае возможно поражение электрическим
током.
4 Обязательно установите блок в режим работы на
охлаждение.
5 Нажмите кнопку диагностики/проверочного режима на
пульте дистанционного управления 4 раза (2 раза в случае
беспроводного пульта дистанционного управления) для
перехода в режим тестирования.
6 В течение 10 секунд нажмите кнопку «ВКЛ/ВЫКЛ», чтобы
начать пробный запуск. Проверьте рабочее состояние
примерно через 6 минут. После откачки воздуха с помощью
вакуумного насоса давление хладагента может не
подняться сразу даже при открытом запорном клапане.
Дело в том, что трубопровод хладагента внутреннего блока
перекрывается находящимися внутри электрическими
клапанами. Это не создаст проблем во время обычной
эксплуатации.
7 Нажмите кнопку изменения направления воздушного
потока и проверьте, изменилось ли положение
соответствующих элементов блока.
8 Нажмите кнопку диагностики/проверочного режима на
пульте дистанционного управления 2 раза для перехода
в режим проверки и убедитесь в том, что отображается код
неисправности «
00
» (=норма). Если отображается другой
код неисправности, смотрите «Диагностирование
неисправностей непосредственно после монтажа» на
странице 15.
9 Если во время пробного запуска 4 раза нажать кнопку
диагностики/проверочного режима, блок вернется
в нормальный рабочий режим.
10 Проверьте все функции в соответствии с инструкцией по
эксплуатации.
Меры предосторожности при проведении пробного
запуска
1 Для выявления неспособности запорных клапанов
открываться, во время пробного запуска блок
принудительно работает в течение 2-3 минут в режиме
охлаждения, даже если на пульте дистанционного
управления задана работа в режиме нагрева. В этом
случае пульт дистанционного управления будет постоянно
отображать символ нагрева, а блок автоматически
переключится в режим нагрева по истечении этого
времени.
2 Если по какой-либо необычной причине запустить блок
в режиме тестирования не удастся, смотрите раздел
«Диагностирование неисправностей непосредственно
после монтажа» на странице 15.
3 Если запустить блок в режиме тестирования не удается,
блок обычно возвращается в обычное состояние через
30 минут.
4 Если используется беспроводной пульт дистанционного
управления, производить пробный запуск следует только
после установки декоративной панели внутреннего блока с
инфракрасным приемником.
5 Если панели внутренних блоков еще не установлены, не
забудьте отключить электропитание после завершения
пробного запуска.
6 Пробный запуск в обязательном порядке включает в себя
отключение питания после выполнения обычного рабочего
выключения на пульте дистанционного управления. Не
останавливайте работу системы переведением
размыкателей сети электропитания в выключенное
положение.
Диагностирование неисправностей непосредственно
после монтажа
■ Если на пульте дистанционного управления ничего не
отображается (не отображается текущая заданная
температура), проверьте наличие следующих нарушений
перед диагностикой кодов возможных неисправностей.
■ Отсоединение или ошибка в подсоединении проводки
(между источником электропитания и наружным блоком,
между наружным блоком и внутренними блоками,
между внутренним блоком и пультом дистанционного
управления).
■ Перегорел предохранитель на плате наружного блока.
■ Если на пульте дистанционного управления отображается
код ошибки «
E3
», «
E4
» или «
L8
», то, возможно, закрыты
запорные клапаны, либо заблокирован вход или выход
воздуха.
■ Если на пульте дистанционного управления отображается
код ошибки «
U2
», проверьте асимметрию напряжений.
■ Если на пульте дистанционного управления отображается
код ошибки «
U4
» или «
UF
», проверьте проводку,
соединяющую блоки между собой.
■ Если на пульте дистанционного управления отображается
код ошибки «
L4
», то, возможно, заблокирован вход или
выход воздуха.

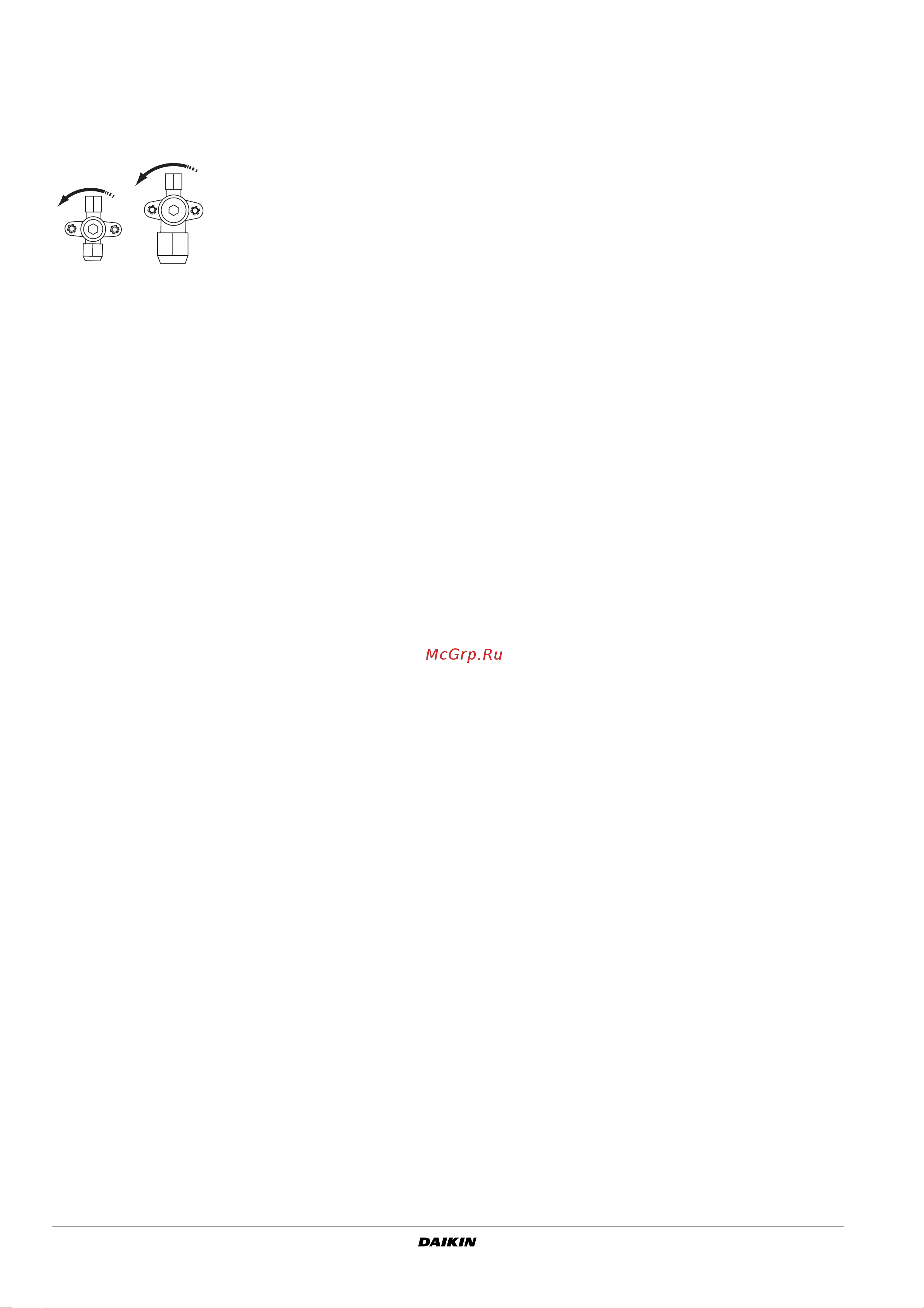

Направление открытия
A Трубопровод жидкого
хладагента
B Трубопровод газообразного
хладагента
Снимите крышку и поверните
против часовой стрелки
торцевым гаечным ключом
до упора
A
B
