Hyundai H-SS9 [6/56] Комбинации индикаторов lcd дисплея
![Hyundai H-SS9 [6/56] Комбинации индикаторов lcd дисплея](/views2/1794801/page6/bg6.png)
6
X Кнопка постановки системы на охрану (ARM)
Y Кнопка снятия системы с охраны (DISARM)
Z Кнопка управления программируемым каналом
CH2, управления режимами системы
при постановке/снятии системы с охраны
[ Кнопка управления программируемым каналом
CH3, управления дополнительными каналами
\ Кнопка изменения параметров сигналов
пейджера, выключение звуковой и световой
сигнализации пейджера

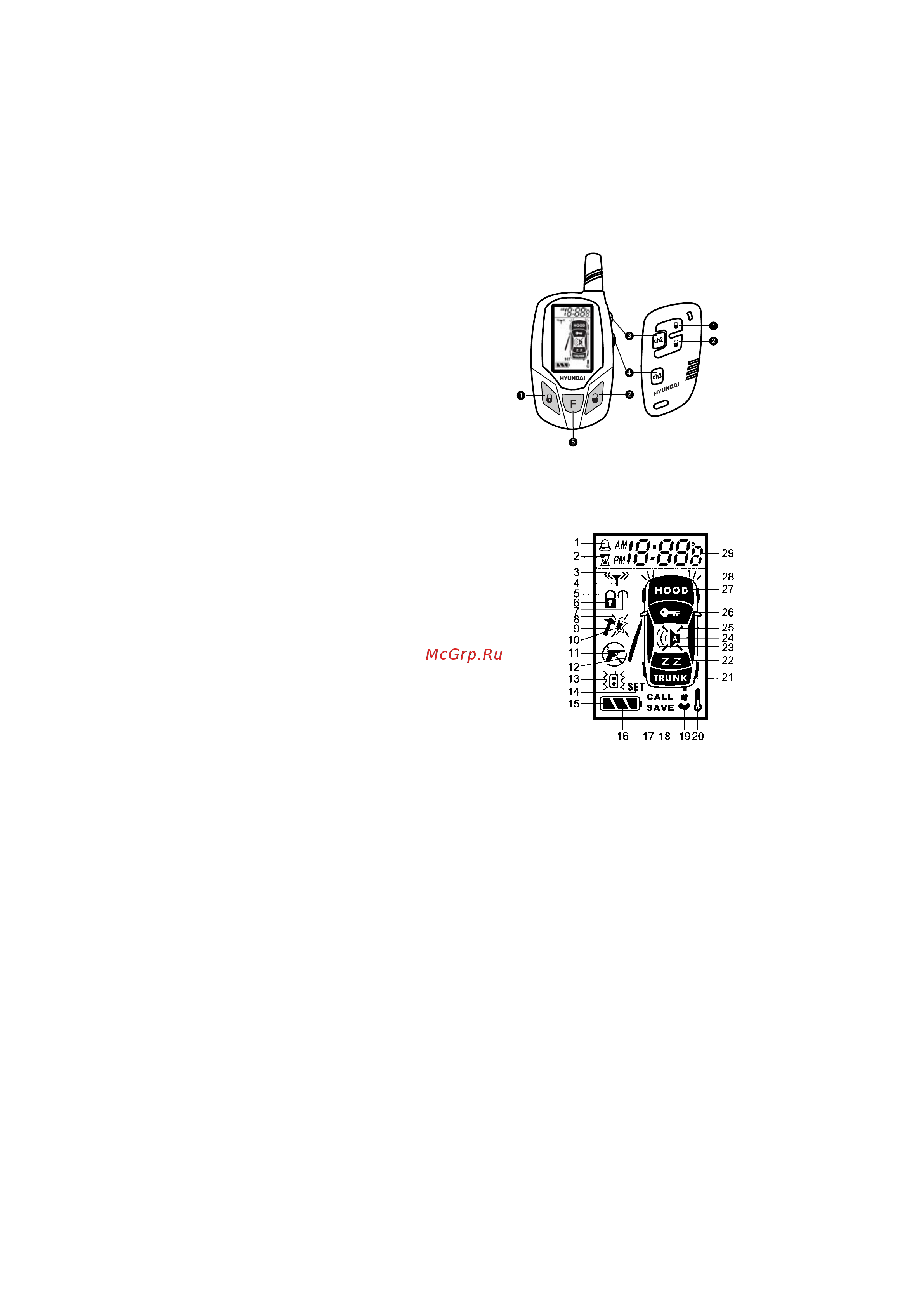

ККооммббииннааццииии ииннддииккааттоорроовв LLCCDDддииссппллееяя
1 Индикатор будильника.
2 Не используется.
3+(4) Передача сигнала управления (в зоне/вне зоны действия).
5+6+7 Режим охраны: запирание/отпирание.
8+9 Обход главной зоны датчика удара.
9+10(мигают) «Срабатывание тревоги при сильном ударе» или
«постановка на охрану с обходом неисправного датчика удара».
11(мигает) Антизахват (AntiHiJack).
11 Включена функция защиты от насильственного захвата
автомобиля.
12(мигает) «Срабатывание системы от концевого выключателя
двери» или «постановка на охрану с обходом неисправной зоны
дверей».
13 Включен режим виброзвонка.
16+15(мигает) Полный заряд батареи/низкий заряд батареи.
14 Установить/отменить включение запуска по таймеру
реального времени.
17(мигает) Вызов пейджера.
18 Режим экономии питания (если главная система снята с охраны, ее потребляемый ток – нулевой).
19 Режим индикации работающего двигателя/запуск двигателя.
20 Не используется.
21 Индикатор багажника.
22 Включен режим Valet значок показан на дисплее всегда, пока система находится в режиме Valet.
24+23 Стандартный режим тревоги.
24+25 Режим бесшумной тревоги/ночной режим.
23+24+19(мигает) Постановка на охрану при работающем двигателе автомобиля.
26(мигает) «Срабатывание системы при включении зажигания».
27+21(мигают) «Открыт багажник/капот» или «срабатывание системы от концевого выключателя
капота/багажника» или «постановка на охрану с обходом неисправной зоны капота/багажника».
28(мигает) Индикация габаритных огней автомобиля.
29 Настроить время установки запуска и останова по таймеру реального времени.
LCDдисплей
Рис. 1
Рис. 2
