Комплект видеодомофона
CTV-DP4706AHD
16

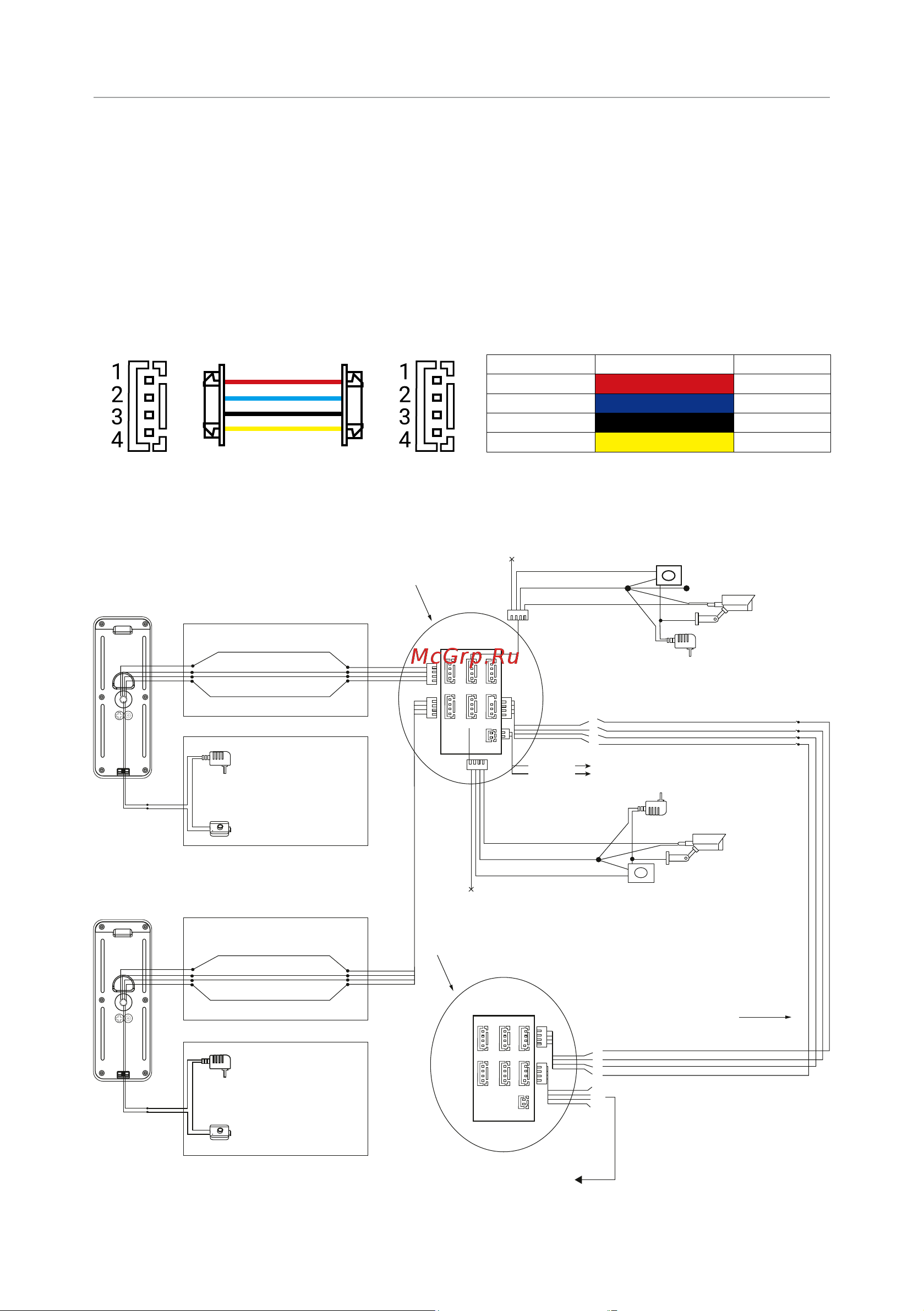

Подключение дополнительных устройств (расширенная схема)
Монитор, к которому подключаются вызывные панели, называется основным.
При необходимости к нему можно подключить до трех дополнительных мони-
торов. Вызывные панели можно подключать только к основному монитору си-
стемы. Дополнительные мониторы подключаются к основному монитору при
помощи разъемов IN (входной разъем) и OUT (выходной разъем). Назначения
контактов этих разъемов приведены ниже:
Основной
монитор
Доп.
монитор
№ контакта Цвет провода Сигнал
1 Красный Аудио
2 Синий Общий
3 Черный Данные
4 Желтый Видео
Соединительный кабель
1. Красный (12 В)
2. Синий (Аудио)
3. Черный ("Земля")
4. Желтый (Видео)
Белый
Красно-белый
Разъемы подключения
A
B
C
D
A
B
C
D
A
B
C
D
Разъёмы подключения
дополнительного монитора
Разъёмы подключения
основного монитора
Панель 2
Вид сзади
Панель 1
Вид сзади
Эл. замок (не входит
в комплект поставки)
К разъёму IN следующего дополнительного монитора
Адаптер питания
для эл. замка (не входит
в комплект поставки)
HOOK
CAM 1 INDOOR 1
CAM 2 OUTDOOR 2
HOOK
CAM 1 INDOOR 1
CAM 2
OUTDOOR 2
Соединительный кабель
1. Красный (12 В)
2. Синий (Аудио)
3. Черный ("Земля")
4. Желтый (Видео)
1. Красный (Видео2)
Соединительный кабель
2. Синий ("Земля2")
Доп. видеокамера 1
Датчик тревоги 1
Адаптер питания для датчика
тревоги и видеокамеры (не
входит в комплект поставки)
12 В DC
3. Черный ("Земля1")
4. Желтый (Видео1)
Разъёмы подключения основного монитора
Белый
Красно-белый
Эл. замок (не входит
в комплект поставки)
Адаптер питания
для эл. замка (не входит
в комплект поставки)
К клемам Hook блока адаптера
подъездного домофона
4. Желтый (Видео)
3. Черный ("Земля")
2. Синий (Тревога)
1. Красный (не исп.)
Датчик тревоги 2
Доп. видеокамера 2
12 В DC
Адаптер питания для датчика
тревоги и видеокамеры
(не входит в комплект поставки)
"Земля"
сигнал Hook
