CTV CTV-DP4706AHD [19/22] Внутренняя память
![CTV CTV-DP4706AHD [19/22] Внутренняя память](/views2/1794940/page19/bg13.png)
Комплект видеодомофона
CTV-DP4706AHD
19

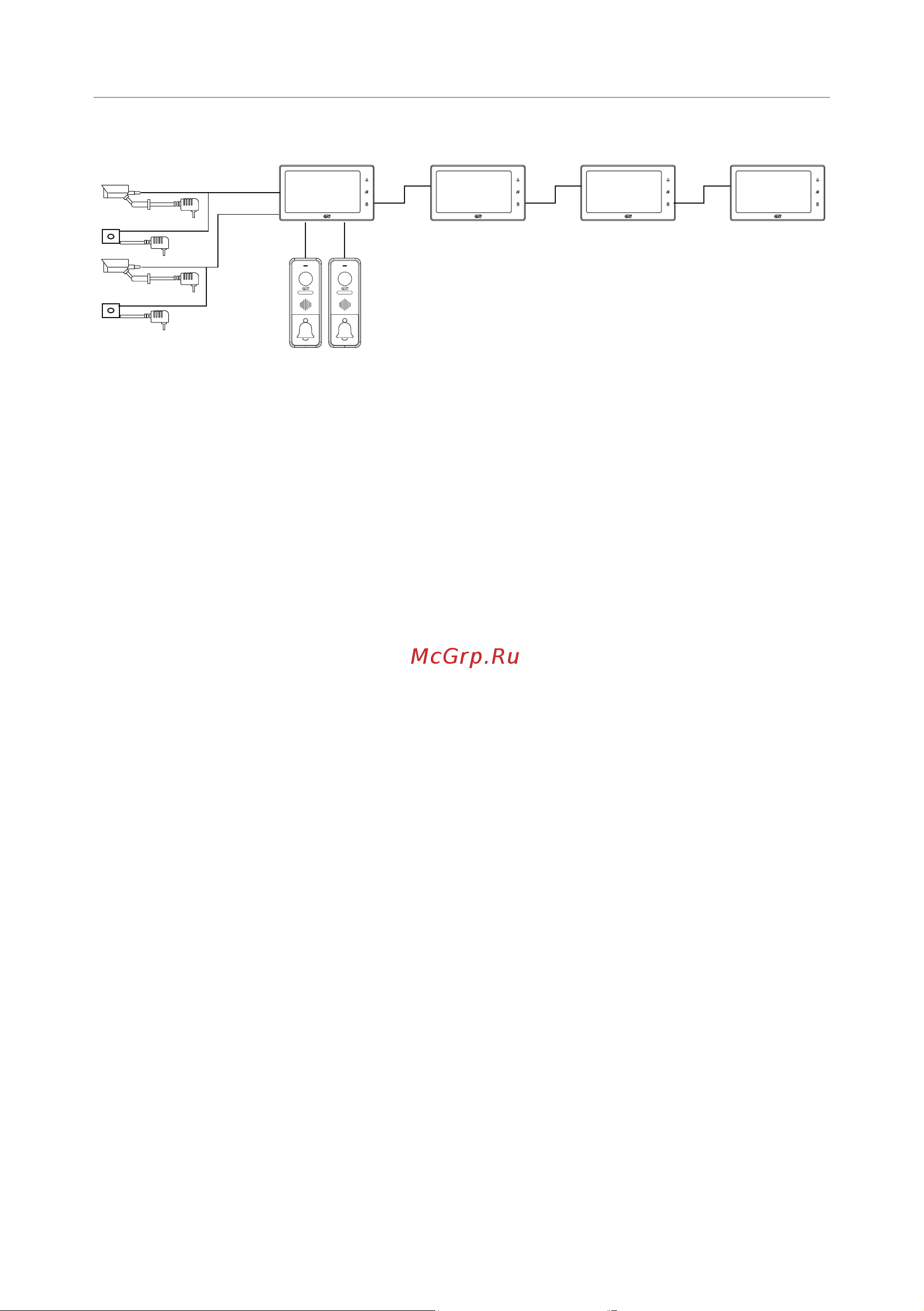

Панель 1
Основной монитор Доп. монитор 1 Доп. монитор 2 Доп. монитор 3
Панель 2
к САМ 1
Датчик тревоги
Датчик тревоги
к САМ2
к DOOR1 к DOOR2
к OUT
к IN
к OUT
к IN
к OUT
к IN
Вызывные панели подключаются только к основному монитору.
Корректная работа мониторов в единой сети гарантируется только при исполь-
зовании одинаковых мониторов.
Подключение всех устройств следует производить только при отключенном пи-
тании монитора!
Требования к кабелям подключения
1. Рекомендуемый тип соединительного кабеля: 4-жильный КВК (комбиниро-
ванный видеокабель, состоящий из экранированного радиочастотного ко-
аксиального провода и 2 дополнительных проводников). Для обеспечения
хорошего изображения и звука необходимо использовать качественный сое-
динительный кабель. Рекомендуемая максимальная длина кабеля составля-
ет 80 м, при сечении каждого проводника не менее 0,5 мм
2
.
2. Рекомендуемый тип питающего кабеля: ВВГ-НГ (медный силовой кабель с
ПВХ-изоляцией и оболочкой, не поддерживающей горения) с сечением про-
водника 2,5 мм
2
. Сеть питания видеомонитора рекомендуется защищать от-
дельным автоматом отключения тока.
