CTV CTV-DP4706AHD [17/22] Внимание

Данные подготовительные работы связаны с необходимостью обеспечения элек тробезопасности а также для того чтобы за монитором оставалось достаточное пространство для укладки жгута соединительных кабелей 10

Монтаж и схема подключения комплекта 10

Монтаж монитора ctv m4106ahd 10

Обязательно отключите электропитание перед монтажом монтаж монитора к сети 220 в должен производиться только при выключенном питании 10

Перед установкой монитора настоятельно рекомендуется выполнить подготови тельные работы вмонтировать в стену монтажную коробку в комплект поставки не входит и вывести в нее коммутационные провода подготовительные работы желательно проводить во время строительных и электромонтажных работ 10

Пластиковый дюбель ø5мм монтажная пластина монтажная коробка 10

Порядок установки 10

Примечание 10

Рекомендуется устанавливать монитор на высоте 150 160 см от пола как по казано на рисунке ниже 10

Установку и подключение монитора должен производить только квалифици рованный специалист 10

Монтаж вызывной панели ctv d4005 11

Все соединения должны осуществляться только при выключенном пита нии видеодомофона 14

Вызывная панель подключается согласно этикетке расположенной на кабеле назначение и цвета проводов указаны в таблице настоящей инструкции 14

Использовать питание 12 в видеодомофона для электрозамка запрещено оно предназначено только для питания вызывной панели 14

Кабельные линии для соединения панели с видеодомофоном и электрозамком если он имеется должны быть заранее подведены к месту установки 14

Красно белый и белый провода панели включаются в разрыв цепи питания электрозамка 14

Под центральной частью монтажного уголка организуйте небольшую по лость аккуратно уложите излишки кабеля в полость 14

Подключите панель к видеодомофону и электрозамку если он имеется схе ма подключения приведена в следующем разделе инструкции 14

Порядок установки 14

Привинтите монтажную пластину к уголку пропустив кабели подключения через отверстие в центре пластины 14

Привинтите монтажный уголок к стене 14

Примечание 14

Провода для подключения вызывной панели 14

Просверлите в стене 2 отверстия под дюбели 14

Разметьте на стене место под два отверстия используя для этого монтаж ный уголок 14

Установите дюбели в отверстия 14

Установите панель на монтажную пластину и закрепите ее фиксирующим винтом в нижней части панели 14

Внимание 15

Встроенное реле управления замком обеспечивает замыкание провода белый и красно белый и размыкание провода коричневый и красно белый контак тов при подаче сигнала открывания двери с видеомонитора 15

Вторая вызывная панель в комплект не входит подключается к разъему монитора door2 панель 2 также вместо вызывной панели к этим разъемам может быть подключен блок адаптера подъездного домофона 15

Вызывная панель входит в комплект подключается к разъему монитора door1 панель 1 с помощью коннектора с цветными проводами 15

Подключение комплекта простая схема 15

При подключении соблюдайте соответствие цвета и назначения соединительных проводов 15

Разъемы door1 панель 1 и door2 панель 2 имеют одинаковые функцио нальные возможности см рисунок ниже 15

Доп монитор 16

Комплект видеодомофона ctv dp4706ahd 16

Контакта цвет провода сигнал 1 красный аудио 2 синий общий 3 черный данные 4 желтый видео 16

Монитор к которому подключаются вызывные панели называется основным при необходимости к нему можно подключить до трех дополнительных мони торов вызывные панели можно подключать только к основному монитору си стемы дополнительные мониторы подключаются к основному монитору при помощи разъемов in входной разъем и out выходной разъем назначения контактов этих разъемов приведены ниже 16

Основной монитор 16

Панель 1 вид сзади 16

Панель 2 вид сзади 16

Подключение дополнительных устройств расширенная схема 16

Разъёмы подключения дополнительного монитора 16

Разъёмы подключения основного монитора 16

В комплект поставки входит ctv buz блок управления электромеханическим замком буз он предназначен для питания электромеханического замка и по зволяет обойтись без дополнительного блока питания 17

В экранном меню основного монитора должен быть включен режим основной а в дополнительных режим дополнительный 17

Внимание 17

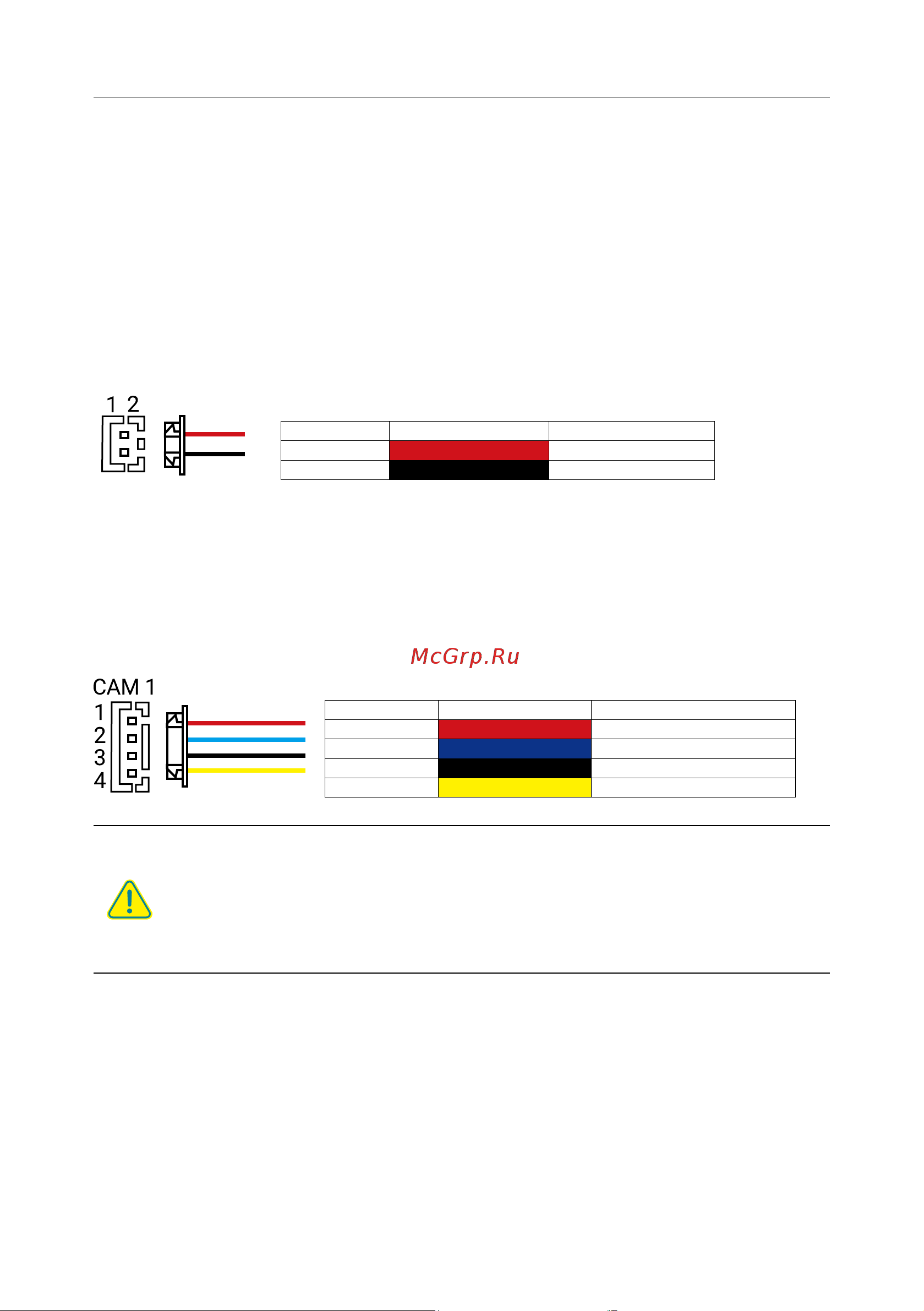

Для подключения видеокамер и датчиков тревоги используется 4 проводный коннектор из комплекта поставки который следует подключить к разъему cam1 или cam2 назначения контактов разъема приведены ниже 17

Для подключения монитора к системе подъездного домофона используется блок адаптера подъездного домофона приобретается отдельно он подключается ко входу монитора door1 или door2 вместо одной из вызывных панелей разъем hook монитора используется для подключения блока адаптера подъездного до мофона если у этого адаптера имеется вход для приема сигнала hook управле ние при помощи сигнала hook обеспечивает более корректную работу системы монитор подъездный домофон для подключения используется 2 проводный коннектор из комплекта поставки монитора 17

Когда поступает команда с монитора на открывание двери контакты реле вну три панели замыкают цепь и на замок поступает мощный электрический им пульс энергии которого достаточно для срабатывания механизма замка на значение цветных проводов на мониторах различных производителей может отличаться от назначения проводов панели ctv при использовании панели с видеодомофонами других марок необходимо строго учитывать именно назна 17

Обратите внимание что домофон питается от сети переменного тока напряжением 100 240 в и имеет встроенный преобразователь напряжения вклю чать устройство в сеть разрешается только после завершения всех электрических соединений 17

Помимо двух вызывных панелей к основному монитору могут быть подключе ны две дополнительные камеры два датчика тревоги подключение осуществ ляется с помощью коннекторов из комплекта поставки 17

Внимание 18

Данная схема рассчитана на подключение исклю чительно электромеханических замков будьте вни мательны подключение замка другого типа может привести к выходу из строя как элементов схемы самой панели так и замка 18

Некоторые электромеханические замки имеют в своей конструкции защитный диод подключать та кие замки следует строго по инструкции с соблюде нием полярности несоблюдение полярности может привести к выходу панели из строя 18

Структурная схема подключения дополнительных устройств приведена на ри сунке ниже 18

Схема подключения буз 18

Чение проводов а не их цвета для исключения неправильной работы и повре ждения устройства тщательно изучите инструкции по установке и подключению как данной вызывной панели так и видеодомофона сопоставьте назначение сигналов проводников 18

Внутренняя память 19

Требования к кабелям подключения 19

Правила хранения 20

Технические характеристики панели ctv d4005 20

Устройство следует хранить в вентилируемом помещении при температуре от 10 с до 50 с и относительной влажности воздуха до 95 20

Технические характеристики монитора 21

Технические характеристики монитора ctv d4005 21

Www ctvcctv ru 22
