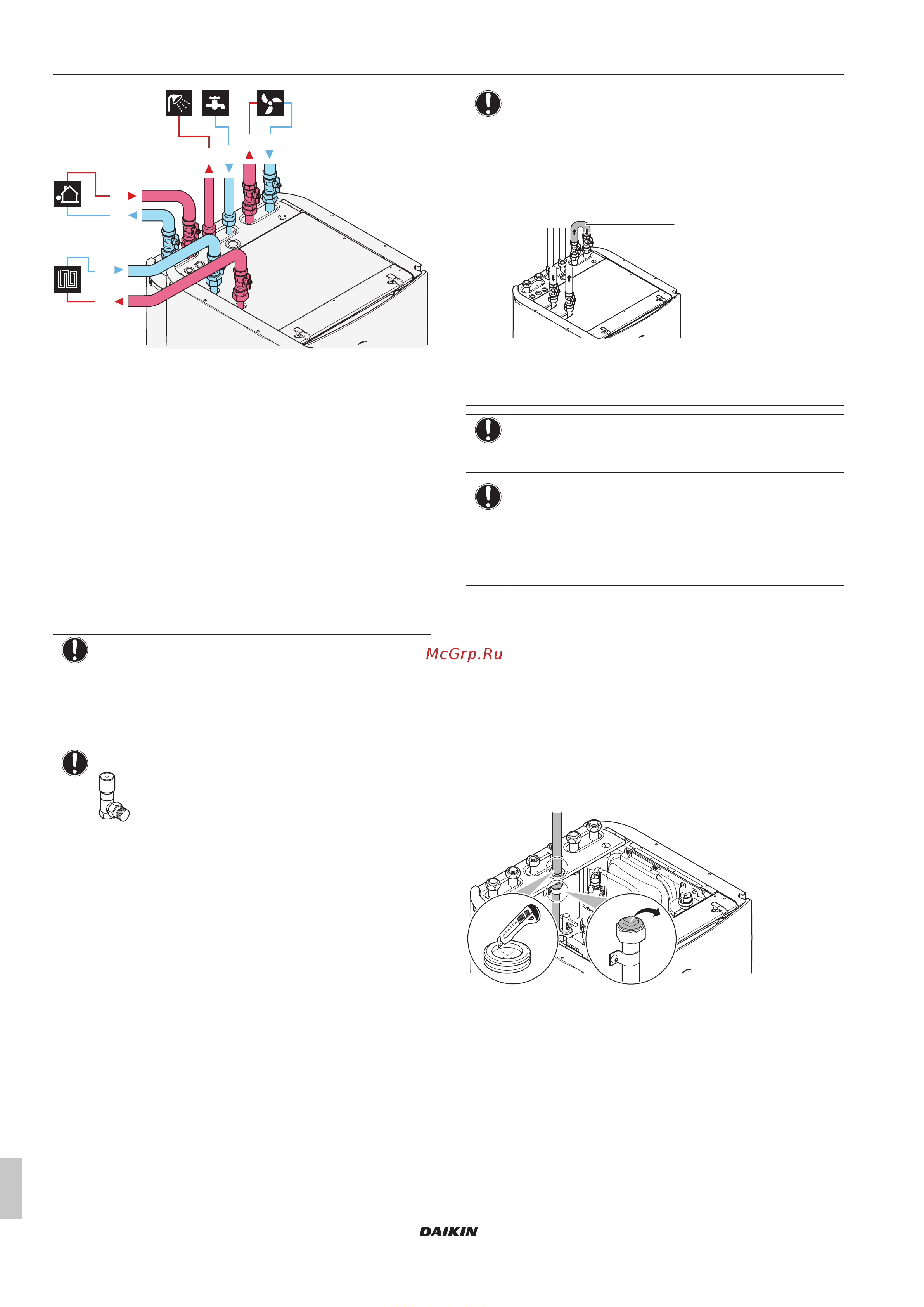

5 Монтаж трубопроводов
Руководство по монтажу
10
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
c1c2
a1a2
d2
d1
b1
b2
a1 ВХОДНОЙ патрубок – вода для нагрева
дополнительной/прямой зоны помещения (резьбовое
соединение, 1")
a2 ВЫХОДНОЙ патрубок – вода для нагрева
дополнительной/прямой зоны помещения (резьбовое
соединение, 1")
b1 ВХОДНОЙ патрубок – вода для нагрева основной/
смешанной зоны помещения (резьбовое соединение,
1")
b2 ВЫХОДНОЙ патрубок – вода для нагрева основной/
смешанной зоны помещения (резьбовое соединение,
1")
c1 ГВБП – ВХОДНОЙ патрубок холодной воды
(резьбовое соединение, 3/4")
c2 ГВБП – ВЫХОДНОЙ патрубок горячей воды
(резьбовое соединение, 3/4")
d1 ВХОДНОЙ патрубок воды от наружного агрегата
(резьбовое соединение, 1")
d2 ВЫХОДНОЙ патрубок воды к наружному агрегату
(резьбовое соединение, 1")
ОБРАТИТЕ ВНИМАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ОБРАТИТЕ ВНИМАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
▪ Помните о минимальном объеме воды при выборе
места установки перепускного клапана избыточного
давления (на внутреннем агрегате или на
коллекторе). См. раздел «5.1.1Проверка объема и
расхода воды» [49].
▪ Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «5.1.1 Проверка объема и
расхода воды» [4 9] и «8.2.1 Проверка
минимального расхода» [435].
ОБРАТИТЕ ВНИМАНИЕ
Если этот блок устанавливается в системе с одной
зоной, то:
Установка. Установите байпас между входом и
выходом воды для нагрева помещения в
дополнительной зоне (=прямая зона). НЕ прерывайте
поток воды путем закрытия запорных клапанов.
a
a Байпас
Конфигурирование. Задайте полевую настройку
[7-02]=0 (Количество зон = Одна зона).
ОБРАТИТЕ ВНИМАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ОБРАТИТЕ ВНИМАНИЕ
Клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа) должен
быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми
нормативными требованиями.
5.2.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
1 Снимите верхнюю панель с агрегата, см. «4.2.1 Чтобы
открыть внутренний агрегат» [46].
2 Вырежьте резиновую втулку на верхней части агрегата и
снимите стопор. Соединение рециркуляции располагается
ниже отверстия.
3 Проложите рециркуляционный трубопровод через втулку и
подсоедините его к соединению рециркуляции.
4 Установите на место верхнюю панель.
5.2.3 Заполнение контура циркуляции воды
Чтобы заполнить водяной контур, используйте комплект для
заполнения, приобретаемый на месте. Обязательно
соблюдайте действующее законодательство.
