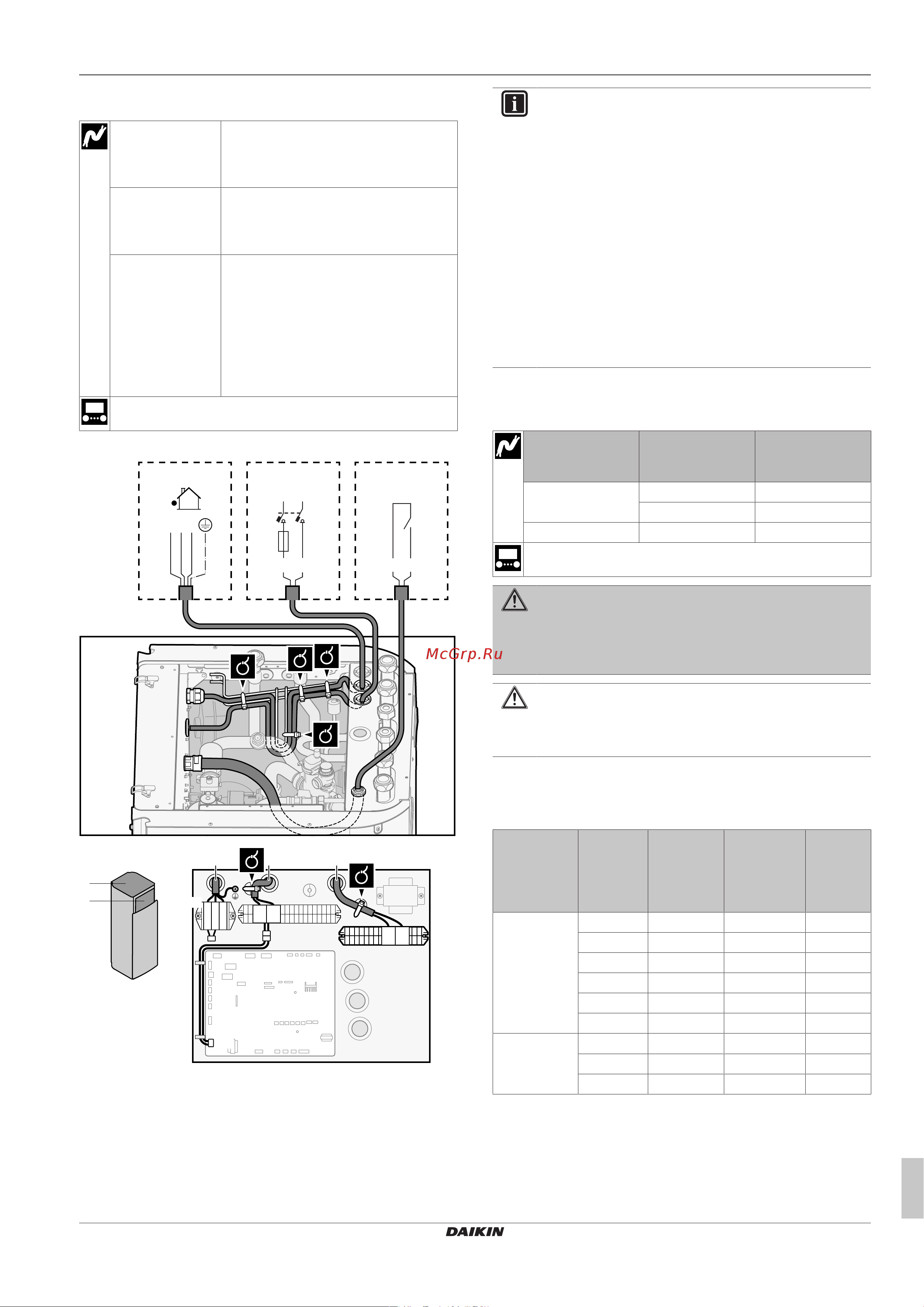

6 Подключение электрооборудования
Руководство по монтажу
15
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
В случае источника электропитания по льготному тарифу
на электроэнергию
Соединительный
кабель
(=основное
электропитание)
Провода: (3+GND)×1,5мм²
Источник
электропитания
по обычному
тарифу
Провода: 1N
Максимальный рабочий ток: 6,3А
Контакт подачи
электропитания
по льготному
тарифу
Провода: 2×(0,75~1,25мм²)
Максимальная длина: 50м.
Контакт подачи питания по льготному
тарифу: обнаружение 16Впост. тока
(напряжение подается с печатной
платы). Сухой контакт должен быть
рассчитан на минимальную нагрузку
15Впост. тока, 10мА.
[9.8] Источник электропитания по льготному тарифу
Подсоедините X11Y к X11YB.
A
109
S1S
NL
56
1N~, 50 Hz,
230 V AC, 6.3 A
1 2 3
a b c
B
A
B
5 6
1 2 3
X2M
X1A
X11YA
X11YB
X11Y
X5M
9 10
X1M
a b c
a Соединительный кабель (=основное электропитание)
b Источник электропитания по обычному тарифу
c Контакт подачи электропитания с предпочтительным
энергосбережением
3 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
ИНФОРМАЦИЯ
В случае подачи электропитания с предпочтительным
энергосбережением подсоедините X11Y к X11YB.
Потребность в отдельной обычной подаче
электропитания для внутреннего агрегата (b) X2M/5+6
зависит от типа подачи электропитания с
предпочтительным энергосбережением.
Требуется отдельное подсоединение к внутреннему
агрегату:
▪ если подача электропитания с предпочтительным
энергосбережением прерывается в активном
режиме ИЛИ
▪ если не допускается потребление энергии
внутренним агрегатом при подаче электропитания с
предпочтительным энергосбережением в активном
режиме.
6.3.2 Подсоединение электропитания к
резервному нагревателю
Модель
резервного
нагревателя
Электропитание Провода
*6V 1N~ 230В (6V) 2+GND
3~ 230В (6T1) 3+GND
*9W 3N~ 400В 4+GND
[9.3] Резервный нагреватель
ВНИМАНИЕ!
Резервный нагреватель ДОЛЖЕН подключаться к
отдельному источнику питания и ДОЛЖЕН защищаться
защитными устройствами согласно действующему
законодательству.
ОСТОРОЖНО!
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
В зависимости от модели внутреннего агрегата мощность
резервного нагревателя может быть разной. Проверьте, чтобы
электропитание соответствовало мощности резервного
нагревателя согласно таблице ниже.
Модель
резервного
нагревателя
Мощность
резервног
о
нагревате
ля
Источник
электропит
ания
Максималь
ный
рабочий ток
Z
max
*6V 2кВт 1N~230В
(a)
9A —
4кВт 1N~230В
(a)
17A
(b)(c)
0,22Ω
6кВт 1N~230В
(a)
26A
(b)(c)
0,22Ω
2кВт 3~230В
(d)
5A —
4кВт 3~230В
(d)
10A —
6кВт 3~230В
(d)
15А —
*9W 3кВт 3N~400В 4A —
6кВт 3N~400В 9A —
9кВт 3N~400В 13А —
(a)
6V
(b)
Оборудование соответствует требованиям EN/
IEC61000-3-12 (Европейский/международный технический
стандарт, устанавливающий пределы по гармоническим
токам, генерируемым оборудованием, подключенным к
низковольтным системам общего пользования, с входным
током в каждой фазе >16А и ≤75А).
