3 Информация о блоке
Руководство по монтажу
5
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
ВНИМАНИЕ!
Электропроводка подсоединяется в СТРОГОМ
соответствии с указаниями, изложенными в этом
руководстве. См. раздел «6 Подключение
электрооборудования» [412].
ВНИМАНИЕ!
▪ К прокладке электропроводки допускаются ТОЛЬКО
аттестованные электрики в СТРОГОМ соответствии
с действующим законодательством.
▪ Электрические соединения подключаются к
стационарной проводке.
▪ Все электрическое оборудование и материалы,
приобретаемые по месту монтажа, ДОЛЖНЫ
соответствовать требованиям действующего
законодательства.
ВНИМАНИЕ!
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ОСТОРОЖНО!
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
ВНИМАНИЕ!
Резервный нагреватель ДОЛЖЕН подключаться к
отдельному источнику питания и ДОЛЖЕН защищаться
защитными устройствами согласно действующему
законодательству.
ОСТОРОЖНО!
Чтобы гарантировать, что блок полностью заземлен,
всегда подключайте электропитание резервного
нагревателя и кабель заземления.
ВНИМАНИЕ!
Провод без изоляции. Убедитесь в том, что провод
без изоляции не может соприкасаться с водой,
потенциально присутствующей на поддоне.
Пусконаладка (см. раздел «8Пусконаладка» [434])
ВНИМАНИЕ!
Способ пуско-наладки ДОЛЖЕН соответствовать
инструкциям, представленным в этом руководстве. См.
раздел «8Пусконаладка» [434].

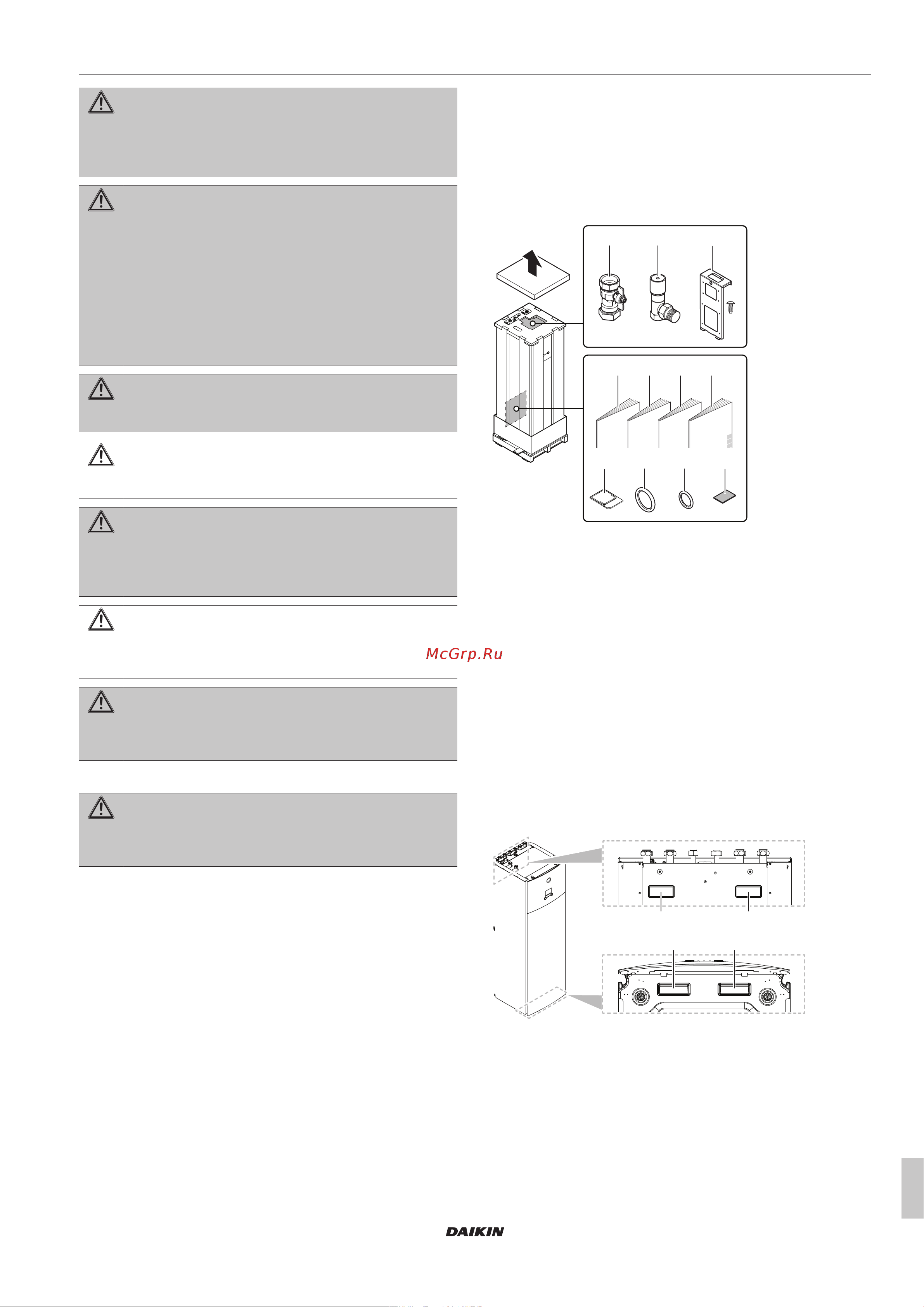

3 Информация о блоке
3.1 Внутренний блок
3.1.1 Снятие аксессуаров с внутреннего
блока
1×
b
6×
a
1×
c
1×
d
1×
e
1×
f
1×
g
c
4×
j
8×
i
1×
k
1×
h
a Запорные клапаны для контура воды
b Перепускной клапан избыточного давления
c Монтажная пластина (с винтами) для нагрузочной
печатной платы (EKRP1AHTA) и печатная плата
цифровых входов/выходов (EKRP1HBAA)
d Общие правила техники безопасности
e Приложение по дополнительному оборудованию
f Руководство по монтажу внутреннего агрегата
g Руководство поэксплуатации
h Модуль беспроводной связи
i Уплотнительные кольца для запорных клапанов
(контур воды для нагрева помещения)
j Уплотнительные кольца для запорных клапанов,
приобретаемых на месте (контур горячей воды
бытового потребления)
k Уплотнительная лента для ввода проводки низкого
напряжения
3.1.2 Транспортировка внутреннего агрегата
Используйте для переноски агрегата ручки, расположенные
сзади и снизу.
b
a a
b
a Ручки на задней стороне агрегата
b Ручки на нижней стороне агрегата. Осторожно
наклоните агрегат назад, чтобы ручки стали видны.
