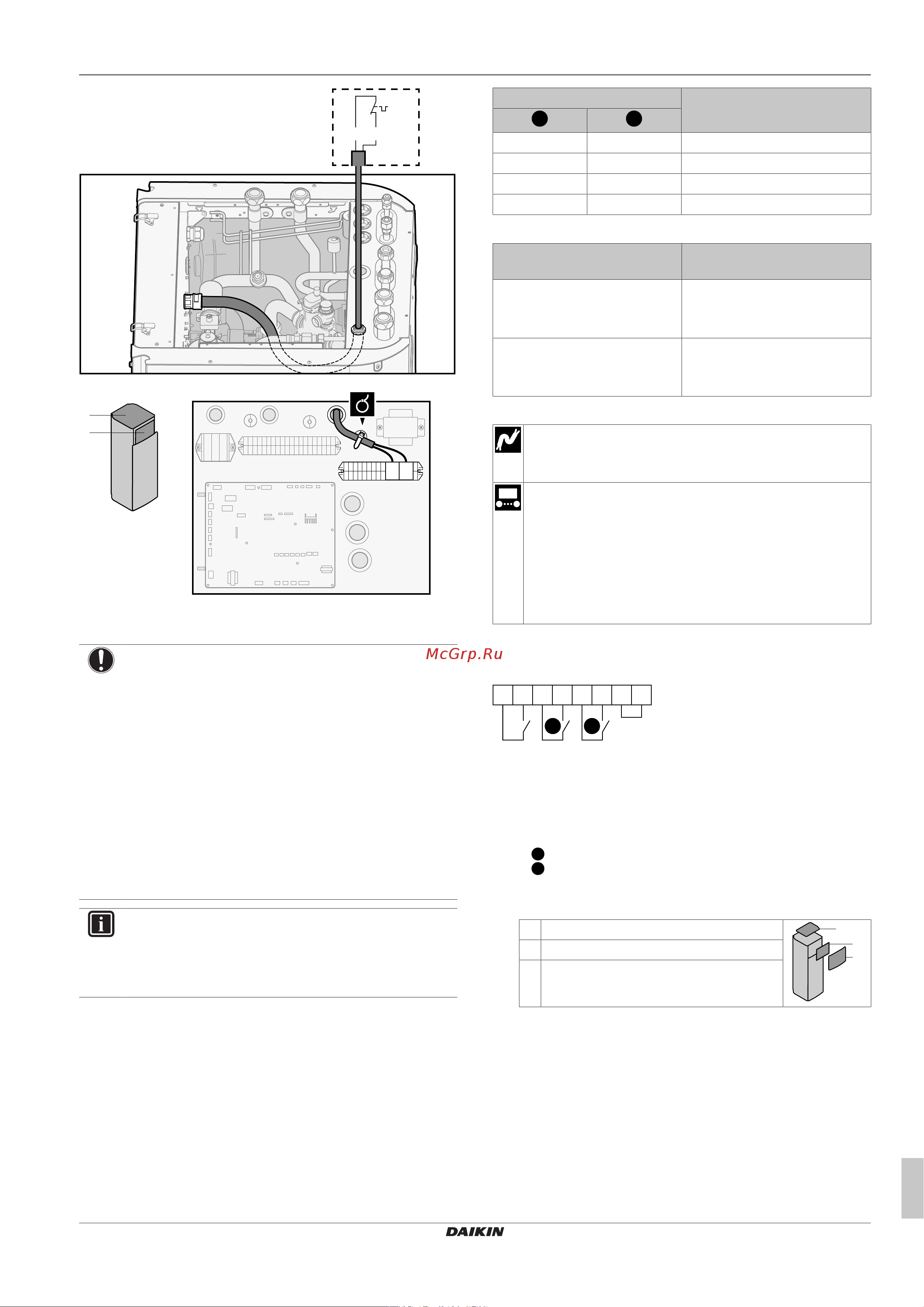

6 Подключение электрооборудования
Руководство по монтажу
21
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
A
14
Q4L
13
B
A
B
X5M
13 14
5 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
ОБРАТИТЕ ВНИМАНИЕ
Убедитесь в том, что предохранительный термостат
для дополнительной зоны выбран и установлен
согласно действующему законодательству.
В любом случае, чтобы предотвратить ненужные
срабатывания предохранительного термостата,
необходимо убедиться в следующем:
▪ предохранительный термостат имеет ручной сброс;
▪ предохранительный термостат рассчитан на
максимальную скорость изменения температуры
2°C/мин.
▪ расстояние между предохранительным
термостатом и 3‑ходовым клапаном составляет не
менее 2м.
ИНФОРМАЦИЯ
После установки предохранительного термостата для
дополнительной зоны ВСЕГДА выполняйте его
настройку. Без настройки внутренний агрегат
игнорирует контакт предохранительного термостата.
6.3.11 Подключение к системе Smart Grid
В этом разделе описаны 2 возможных способа подключения
внутреннего агрегата к системе Smart Grid:
▪ В случае контактов Smart Grid низкого напряжения
▪ В случае контактов Smart Grid высокого напряжения. В этом
случае требуется монтаж комплекта реле Smart Grid
(EKRELSG).
2 входящих контакта Smart Grid могут активировать следующие
режимы Smart Grid:
Контакт SmartGrid Режим работы с поддержкой
функций SmartGrid
1
2
0 0 Автономная работа
0 1 Принудительное отключение
1 0 Рекомендуется при
1 1 Принудительное включение
Использование счетчика импульсов Smart Grid необязательно:
Если счетчик импульсов
Smart Grid…
То значение [9.8.8] Предельно
допустимая мощность, кВт…
Используется
([9.A.2] Электрический
счетчик 2 ≠ Нет)
Неприменимо
Не используется
([9.A.2] Электрический
счетчик 2 = Нет)
Применимо
В случае контактов Smart Grid низкого напряжения
Провода (счетчик импульсов Smart Grid): 0,5мм²
Провода (контакты Smart Grid низкого напряжения):
0,5мм²
[9.8.4]=3 (Источник электропитания по льготному
тарифу = Smart Grid)
[9.8.5] Режим работы Smart Grid
[9.8.6] Разрешить использование электронагревателей
[9.8.7] Включить накопление энергии за счет нагрева
помещения
[9.8.8] Предельно допустимая мощность, кВт
В случае контактов низкого напряжения проводка системы Smart
Grid выполняется следующим образом:
1413
S11S
65
S4S
43
X5M
S10S
109
a
2 1
a Перемычка (устанавливаются на заводе-
изготовителе). Если также подключается
предохранительный термостат (Q4L), замените
перемычку проводами предохранительного
термостата.
S4S Счетчик импульсов Smart Grid
1
/S10S
Контакт Smart Grid низкого напряжения 1
2
/S11S
Контакт Smart Grid низкого напряжения 2
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [46]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подсоедините электропроводку, как показано ниже:
