6 Подключение электрооборудования
Руководство по монтажу
22
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
A
X5M.4
X5M.3
S4S
X5M.10
X5M.9
S10S
X5M.6
X5M.5
S11S
2
1
B
A
B
X5M
3 4 5 6 9 10 1314
3 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек.
В случае контактов Smart Grid высокого напряжения
Провода (счетчик импульсов Smart Grid): 0,5мм²
Провода (контакты Smart Grid высокого напряжения):
1мм²
[9.8.4]=3 (Источник электропитания по льготному
тарифу = Smart Grid)
[9.8.5] Режим работы Smart Grid
[9.8.6] Разрешить использование электронагревателей
[9.8.7] Включить накопление энергии за счет нагрева
помещения
[9.8.8] Предельно допустимая мощность, кВт
В случае контактов высокого напряжения проводка системы
Smart Grid выполняется следующим образом:
S4S
34
X5MX5M
1314
K2AK1A
56910
K1ALNL
N
STEP 3
a b c d e f
STEP 1 STEP 2
A1
A2
4321X10M
K2A
A1
A2
2 1

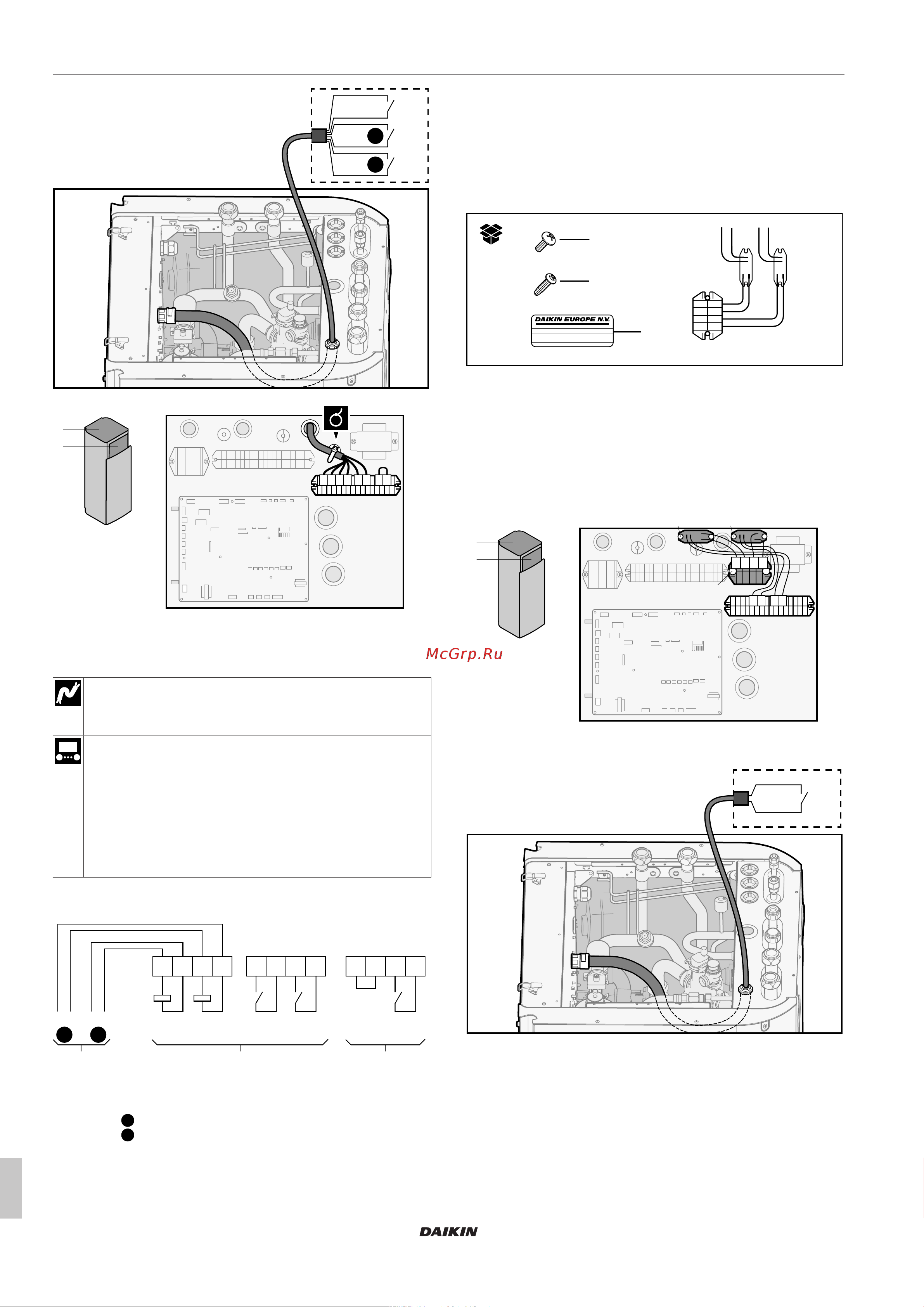

STEP 1 Монтаж комплекта реле Smart Grid
STEP 2 Соединения низкого напряжения
STEP 3 Соединения высокого напряжения
1
Контакт Smart Grid высокого напряжения 1
2
Контакт Smart Grid высокого напряжения 2
a, b Стороны обмоток реле
c, d Стороны контактов реле
e Перемычка (устанавливаются на заводе-
изготовителе). Если также подключается
предохранительный термостат (Q4L), замените
перемычку проводами предохранительного
термостата.
f Счетчик импульсов Smart Grid
1 Установите компоненты комплекта реле Smart Grid
следующим образом:
a
b
c
d
e
K1A K2A
X10M
×2
×4
K1A, K2A Реле
X10M Клеммная колодка
a Винты для колодки X10M
b Винты для реле K1A и K2A
c Наклейка для размещения на проводах высокого
напряжения
d Провода между реле и клеммной колодкой X5M
(AWG22 оранжевые)
e Провода между реле и клеммной колодкой X10M
(AWG18 красные)
B
A
B
X5M
5 6 9 10
1 2 3 4
K1A K2A
b b
X10M
a
2 Подсоедините проводку низкого напряжения, как показано
ниже:
A
X5M.4
X5M.3
S4S
