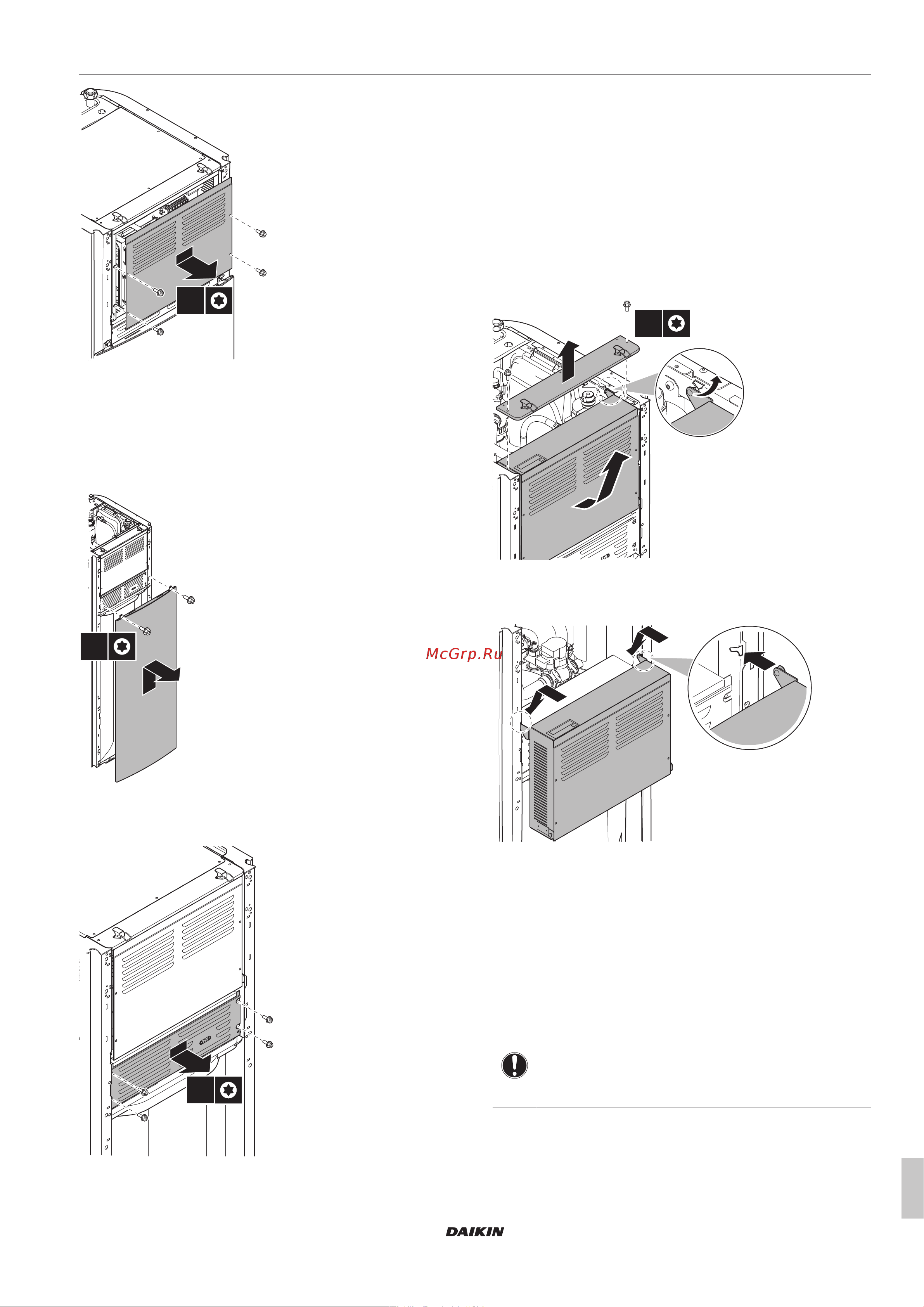

4 Монтаж агрегата
Руководство по монтажу
7
ETVZ16S18+23EA6V+9W
Daikin Altherma 3 H HT F
4P644730-1 – 2021.02
4×
T25
4 При необходимости снимите переднюю панель. Это
требуется, например, в следующих случаях:
▪ «4.2.2 Опускание распределительной коробки на
внутренний агрегат» [47]
▪ «4.3.2Подсоединение сливного шланга к сливу» [48]
▪ Если требуется доступ к распределительной коробке
высокого напряжения
2×
T25
5 Если нужен доступ к высоковольтным компонентам, то
снимите крышку высоковольтной распределительной
коробки.
4×
T25
4.2.2 Опускание распределительной коробки
на внутренний агрегат
Во время монтажа вам потребуется доступ к внутренней части
внутреннего агрегата. Для облегчения доступа спереди
сместите распределительную коробку на агрегате вниз
следующим образом:
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите крепежную пластину сверху на агрегате.
2 Наклоните распределительную коробку вперед и снимите
ее с петель.
1
2
2×
T25
3 Установите распределительную коробку ниже на агрегате.
Воспользуйтесь 2 петлями, находящимися ниже на
агрегате.
3
3
4.2.3 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите распределительную коробку на место.
3 Установите обратно верхнюю панель.
4 Установите на место боковые панели.
5 Установите на место переднюю панель.
6 Подсоедините кабели к панели интерфейса пользователя.
7 Установите панель интерфейса пользователя.
ОБРАТИТЕ ВНИМАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1Н•м.
