2 Описание изделия
Руководство по применению для установщика
10
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
Поз. Обозначение Поз. Обозначение
7 Предохранительный
клапан сброса давле-
ния
31 Подключение подачи
воды наружного блока
7a Невозвратные клапаны
(принадлежность)
32 Подключение отвода
воды наружного блока
8 Автоматический возду-
хоотводчик
33 Индикатор состояния
9 Накопительный бак
(корпус с двойными
стенками из полипропи-
лена с теплоизоляцией
из жесткого полиурета-
на)
34 Шаровой кран (контур
отопителя)
10 Патрубок для залива и
слива или подключение
обратной линии гелио-
системы
35 Кран KFE (контур ото-
пителя)
11 Крепление для контрол-
лера гелиосистемы или
ручка
37
t
DHW1
Датчик температуры
накопительного бака
12 Теплообменник (не-
ржавеющая сталь) для
нагрева питьевой воды
38 Подключение мембран-
ного расширительного
сосуда
13 Теплообменник (не-
ржавеющая сталь) для
загрузки бака или под-
держки системы отоп-
ления
39 Корпус контроллера
14 Теплообменник Biv (не-
ржавеющая сталь) для
загрузки бака с внеш-
ним теплогенератором
(например, системы ба-
ка солнечной энергии)
41 EKSRPS4 (опциональ-
но): блок контроллера и
насоса гелиосистемы
15 Подключение для опци-
онального резервного
электронагревателя
EKBUxx
3UVB
1
3-ходовой переключаю-
щий клапан (контур вну-
треннего теплогенера-
тора)
16 Стратификационная
труба подающей линии
гелиосистемы
3UV
DHW
3-ходовой переключаю-
щий клапан (горячая
вода / отопление)
17 Указатель уровня (вода
в баке)
DS Датчик давления
18 Опционально: резерв-
ный электронагрева-
тель (EKBUxx)
FLS Датчик расхода
19 Гильза датчика темпе-
ратуры накопительного
бака t
DHW1
t
V
Датчик температуры по-
дачи
20 Безнапорная вода в ба-
ке
t
V,BH
Датчик температуры по-
дачи резервного нагре-
вателя
21 Зона солнечной энер-
гии
RoCon
+ B1
Панель управления
контроллера
22 Зона горячей воды MAG Мембранный расшири-
тельный сосуд
23 Подключение устрой-
ства защиты от перели-
вания
FS Переключатель потока
24 Крепление для ручки
Таб.2-1 Пояснение к Рис. 2-1 - Рис. 2-4
2.2 Работа 3-ходовых
переключающих клапанов

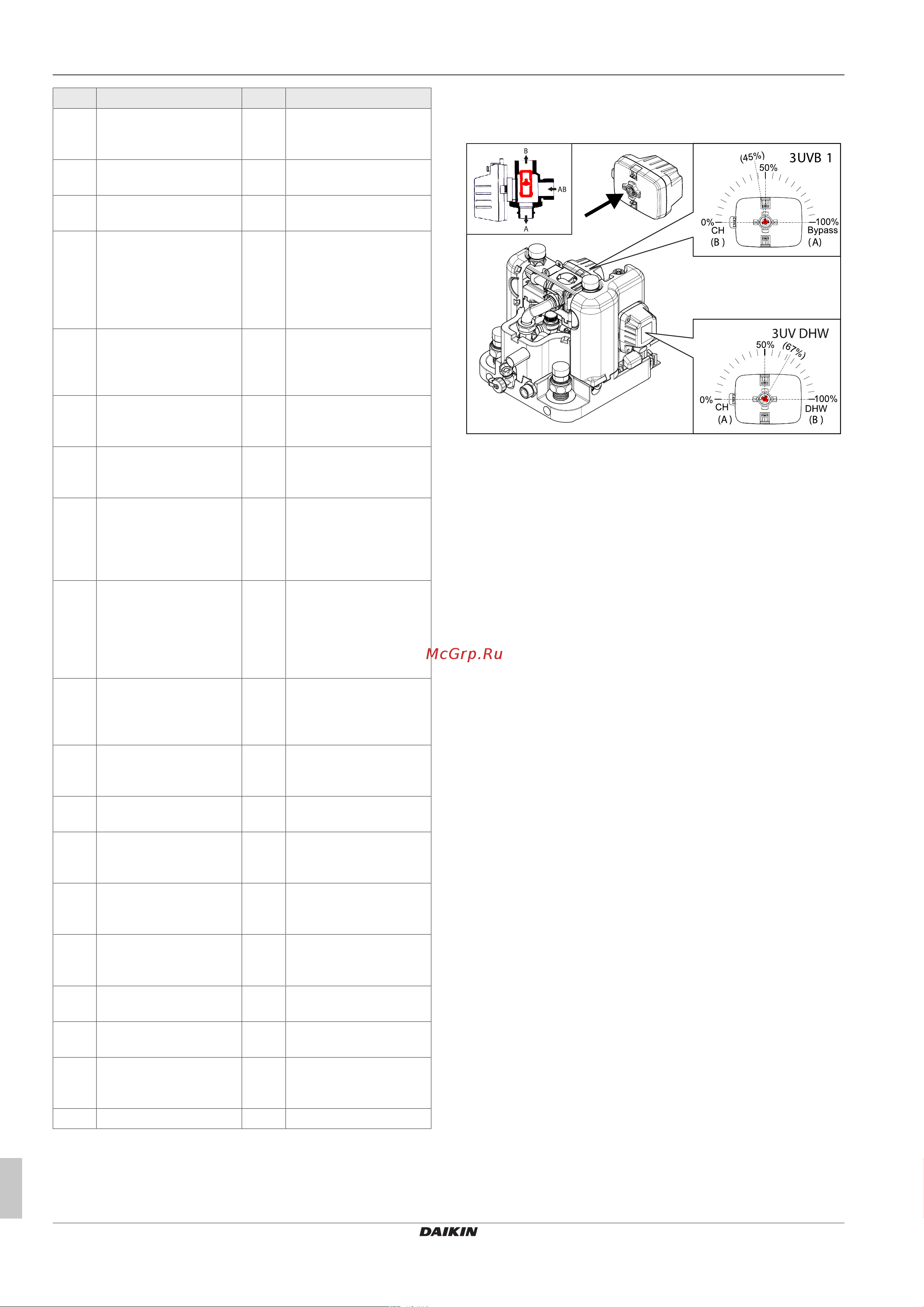

Рис.2-5 Функция 3-ходового переключающего клапана
