3 Установка и монтаж

Руководство по применению для установщика

Daikin Altherma ETS(X/H)(B)-D

Тепловой насос (внутреннее устройство) со встроенным накопителем тепла

008.1447207_00 – 06/2019 – RU

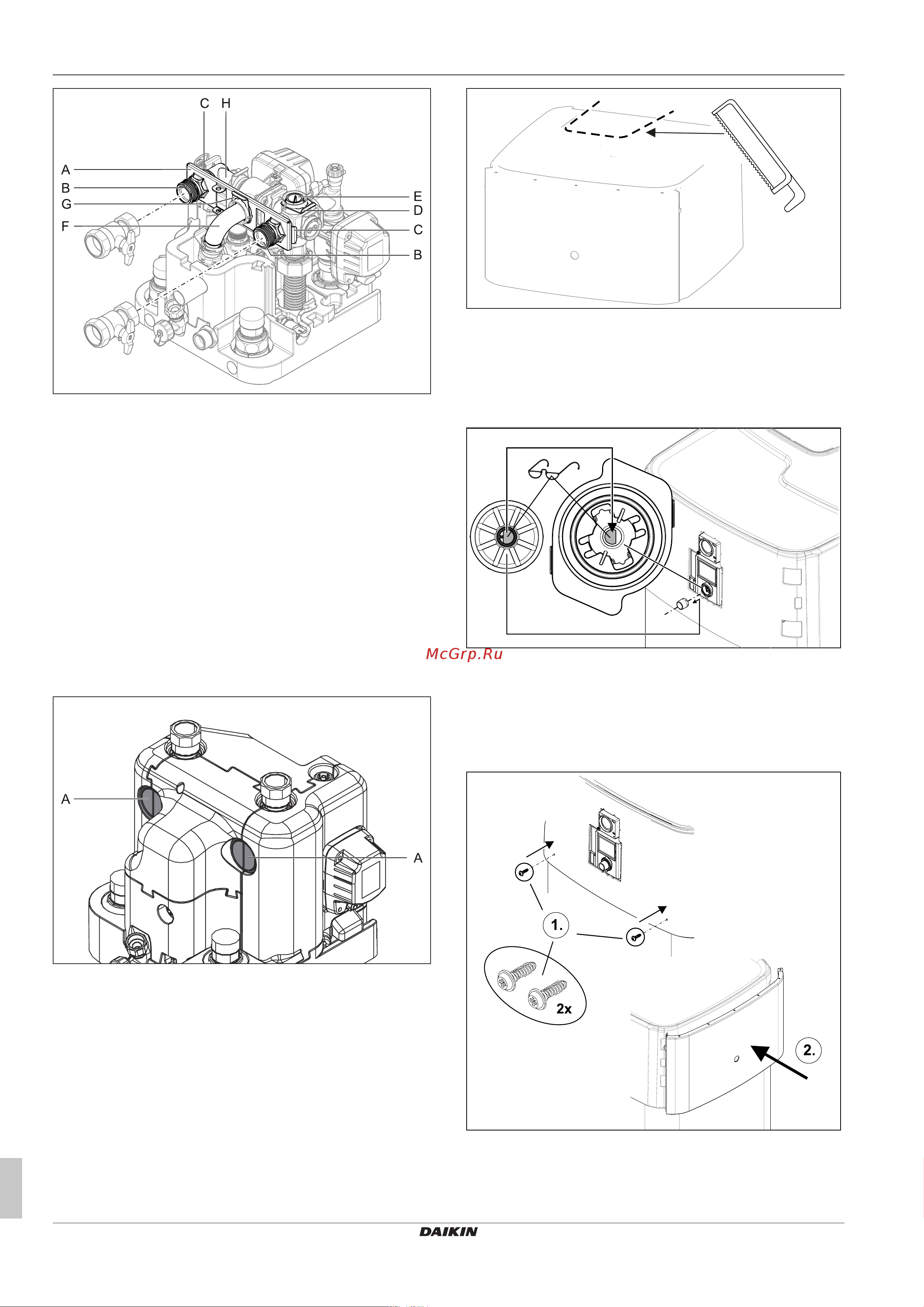

Рис.3-20 Направленность подключений подающей и обрат-

ной линий системы отопления назад

10 Установите крепежную пластину между коленом и его гори-

зонтальным креплением, а затем вставите колено

(Рис. 3-20, поз.F) через среднее отверстие крепежной пла-

стины в его крепление.

11 Вновь Зафиксируйте колено вставной скобой (Рис. 3-20,

поз.G) в его креплении.

12 Вставьте обе соединительные муфты (Рис. 3-20, поз.B) че-

рез крепежную пластину в боковые крепления.

13 Зафиксируйте обе соединительные муфты вставными ско-

бами (Рис. 3-20, поз.C) в их креплениях.

14 Вставьте пробку (Рис. 3-20, поз.E) в верхнее крепление.

15 Зафиксируйте пробку вставной скобой (Рис. 3-20, поз.D).

16 Вырежьте боковые отверстия теплоизоляции (Рис. 3-21,

поз.A) соответствующим инструментом.

Рис.3-21 Вырезы в теплоизоляции

3.4.8 Открытие кожуха

1 При направленности подключений подающей и обратной ли-

ний системы отопления вверх: отсоедините кожух специаль-

ным инструментом вдоль перфорации.

Рис.3-22 Открытие кожуха

3.4.9 Крепление поворотной кнопки к

контроллеру

1 Установить поворотную кнопку в крепление поворотной

кнопки на устройстве RoCon+ HP и нажать на нее.

Рис.3-23 Установка поворотной кнопки

3.4.10 Крепление кожуха

После полного окончания монтажа:

1 поставить винты крепления кожуха (пакет с принадлежно-

стями).

Рис.3-24 Крепление кожуха

2 Наденьте переднее стекло на поворотную кнопку RoCon+

HP. Нажимайте вверх и вниз, пока переднее стекло не будет

надежно зафиксировано.
