3 Установка и монтаж
Руководство по применению для установщика
19
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
3.5 Установка опциональных
принадлежностей
3.5.1 Монтаж электрического резервного
электронагревателя (EKBUxx)
ИНФОРМАЦИЯ
Если высота потолка низкая, наклоните накопительный
бак, чтобы установить резервный нагреватель в поло-
жении опорожнения. Это необходимо сделать перед
дальнейшими этапами установки.
Внутренний блок предусматривает возможность установки до-
полнительного электронагревателя (резервного нагревателя
EKBUxx). Например, это поможет использовать регенерирован-
ное электричество в качестве дополнительного источника теп-
ла.
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
3.5.2 Монтаж соединительного набора
внешнего теплогенератора
Для управления резервным электронагревателем или другими
внешними теплогенераторами необходимо установить соедини-
тельный набор внешнего теплообменника.
1 Откройте корпус; для этого выкрутите винт.
2 Выньте дополнительные компоненты из корпуса (зажим ка-
бельного ввода, кабельные стяжки, проходную втулку).
3 Установите соединительный набор на корпус контроллера
внутреннего блока. Для этого вставьте крюки (1) соедини-
тельного набора в пазы корпуса контроллера (2); а затем
прижмите соединительный набор вниз.

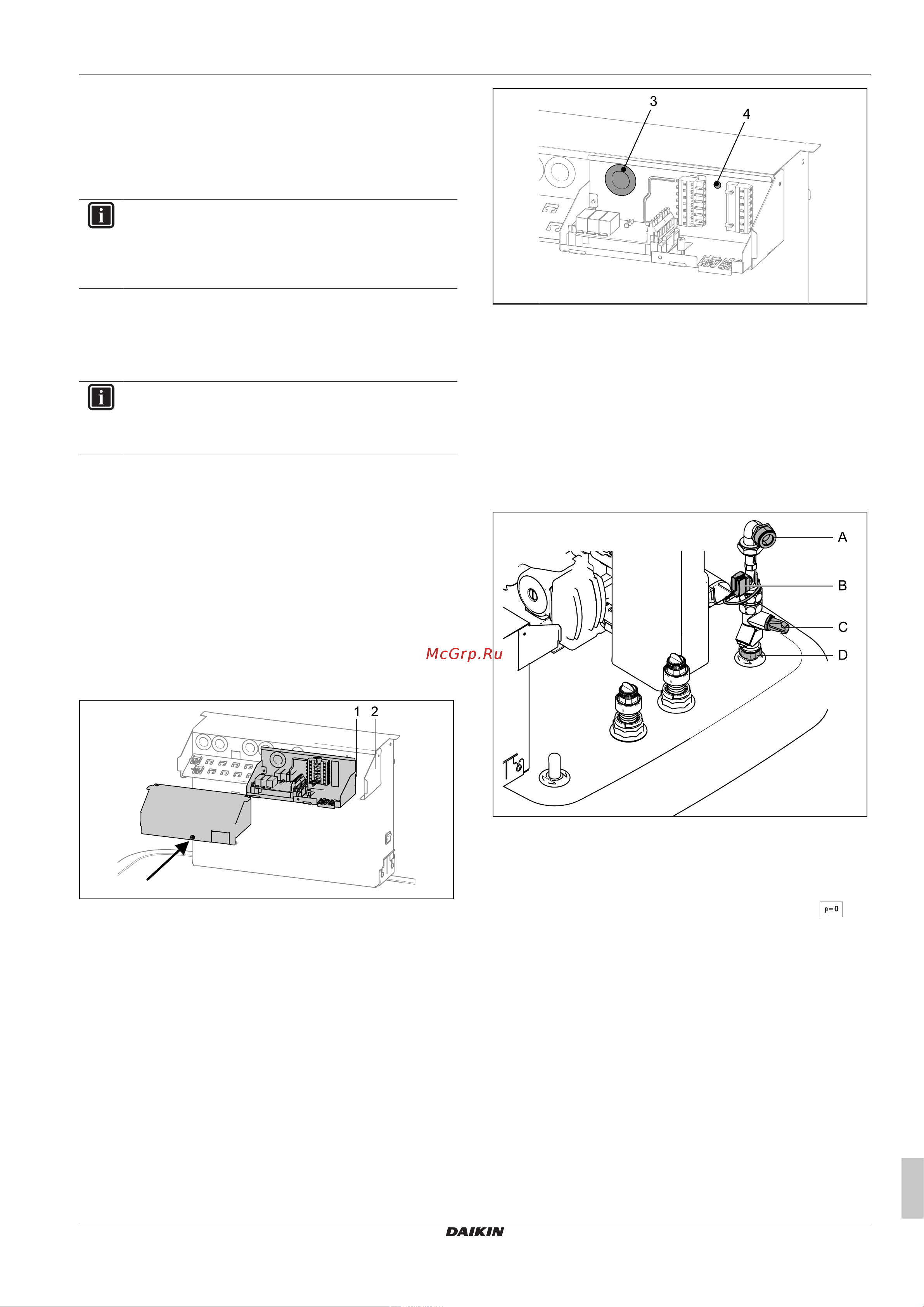

Рис.3-25 Монтаж соединительного набора
4 Установите проходную втулку (3) в проход между соедини-
тельным набором (A) и корпусом контроллера (B).
5 Поставьте крепежную заклепку (4).
Рис.3-26 Прокладка кабеля
6 Проведите кабель EHS Schaltplatine Ultra через проходную
втулку и подключите его к RoCon BM2C (см. Рис. 3-41).
7 После завершения установки и выполнения электрических
подключений (см. Глава 3.6 и Глава 3.7) установите на ме-
сто крышку и зафиксируйте ее винтом.
3.5.3 Монтаж соединительного набора DB
Опциональный соединительный набор DB обеспечивает улуч-
шенную доступность для подключения трубопровода DrainBack
(подающий поток гелиосистемы).
Рис.3-27 Соединительный набор DB
A Подключение трубопровода DB (подающий поток ге-
лиосистемы)
B Датчик расхода (не входит в соединительный набор
DB, относится к комплекту поставки EKSRPS4)
C Ограничитель протока (FlowGuard)
D
Подключение подающей линии гелиосистемы на
накопительном баке
3.5.4 Монтаж соединительного набора P
Опциональный соединительный набор P для типов устройств
Biv обеспечивает улучшенную доступность для подключения по-
дающих и обратных линий гелиосистемы под давлением или
другого внешнего теплогенератора к накопительному баку. В на-
бор входят две теплоизолирующих гофрированных трубы, кото-
рые с помощью накидной гайки подсоединяются к подключени-
ям накопительного бака. На другом конце гофрированных труб
находится по одному адаптеру для подключений различных раз-
меров подающего и обратного трубопровода.
