8 Снятие с эксплуатации
Руководство по применению для установщика
54
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
5 Выкрутите из патрубка для залива и слива резьбовую де-
таль (Рис. 8-4, поз.E), извлечь пробку (Рис. 8-4, поз.F) и
сразу вкрутите предварительно смонтированную резьбовую
вставку с заливным патрубком KFE в патрубок для залива
и слива (Рис. 8-4).
ПРЕДОСТЕРЕЖЕНИЕ
После извлечения пробки из бака хлынет струя воды.
На патрубке для залива и слива нет клапана и обрат-
ного клапана.

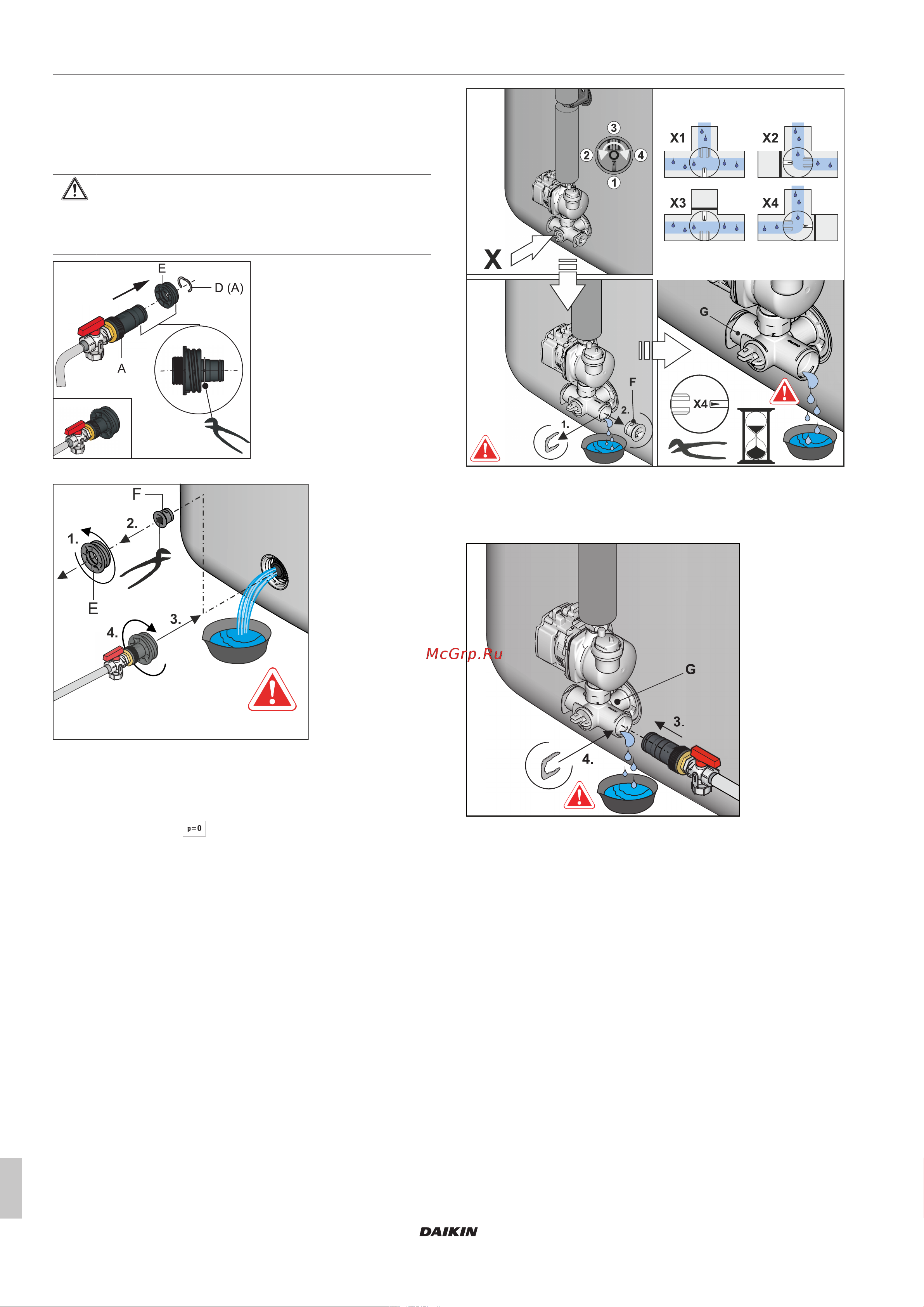

Рис.8-3 Досборка заливного патрубка KFE
F
E
1.
2.
3.
4.
Рис.8-4 Ввинчивание заливного патрубка KFE в патрубок
для залива и слива
6 Откройте кран KFE на заливном патрубке KFE и слейте во-
ду из накопительного бака.
Только при наличии гелиосистемы
1 Установите вставку клапана на соединительном уголке так,
чтобы путь к заглушке был заблокирован (Рис. 8-6).
2 Подставьте подходящую сливную ванну и извлечь заглушку
из соединительного уголка (Рис. 8-6).
Рис.8-5 Блокировка вставки клапана, извлечение заглушки
из соединительного уголка
3 Вставьте заливной патрубок KFE в соединительный уголок
и зафиксируйте зажимом (Рис. 8-6).
Рис.8-6 Установка заливного патрубка KFE в соединитель-
ном уголке
4 Откройте кран KFE на заливном патрубке KFE.
5 Установите вставку клапана на соединительном уголке так,
чтобы путь к сливному шлангу был открыт (см. также
Рис. 8-5) и слейте воду из накопительного бака.
8.1.2 Опорожнение контура отопления и
контура горячей воды
1 Подсоединить сливной шланг к крану KFE внутреннего
устройства.
2 Открыть кран KFE на внутреннем устройстве.
3 Опорожнить контур отопления и горячей воды.
4 Отсоединить подающий и обратный трубопроводы контура
отопления, а также подачу холодной воды и отвод горячей
воды от внутреннего устройства.
5 Подсоединить сливной шланг, соответственно к подающему
и обратному трубопроводам контура отопления, а также по-
даче холодной воды и отводу горячей воды, чтобы отвер-
стие шланга находилось на уровне пола.
