3 Установка и монтаж
Руководство по применению для установщика
16
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU

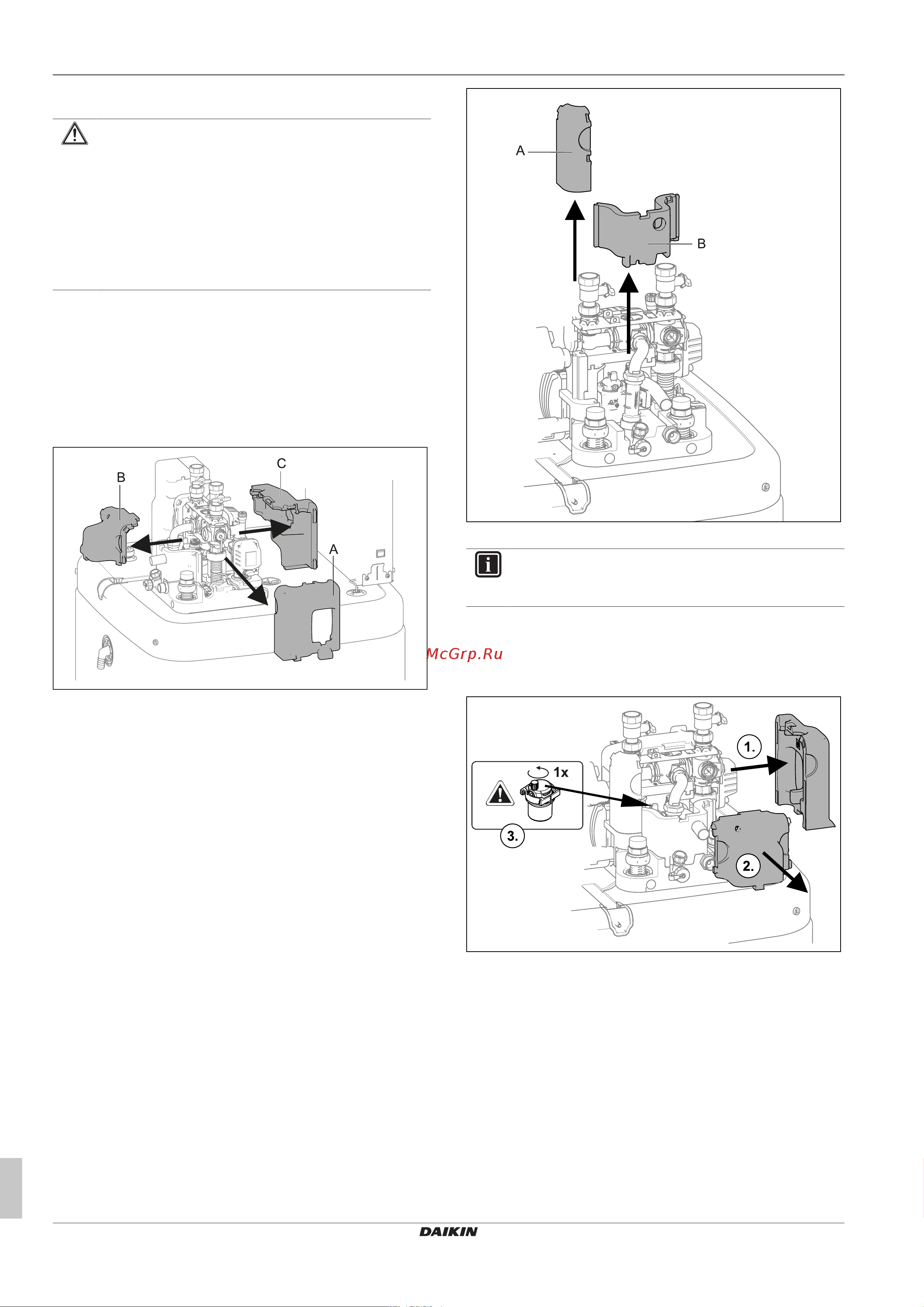

3.4.5 Снятие теплоизоляции
ПРЕДОСТЕРЕЖЕНИЕ
Теплоизоляция выполнена из чувствительных к нажи-
му фасонных деталей из ЭПП, которые могут легко по-
вредиться при ненадлежащем обращении.
▪ Снятие теплоизоляции выполнять только в ниже
указанной последовательности и в соответственно
указанном направлении.
▪ Не прикладывать силу.
▪ Не использовать инструмент.
1 Выполнить снятие верхней теплоизоляции в следующей по-
следовательности:
▪ Снять боковой изоляционный элемент (поз.A) в гори-
зонтальном направлении.
▪ Снять задний изоляционный элемент (поз.B) в гори-
зонтальном направлении.
▪ Снять передний изоляционный элемент (поз.C) в гори-
зонтальном направлении.
Рис.3-14 Снятие верхней теплоизоляции
2 При необходимости: Выполнить снятие нижней теплоизо-
ляции в следующей последовательности:
▪ Снять боковой изоляционный элемент (поз.A) в вертикаль-
ном направлении.
▪ Снять задний изоляционный элемент (поз.B) в вертикаль-
ном направлении.
Рис.3-15 Снятие нижней теплоизоляции
ИНФОРМАЦИЯ
Монтаж теплоизоляции осуществляется в обратной по-
следовательности.
3.4.6 Открытие выпускного клапана
1 Снимите теплоизоляцию (см. Глава 3.4.5).
2 Откройте выпускной клапан насоса на один оборот.
Рис.3-16 Открытие выпускного клапана
