3 Установка и монтаж
Руководство по применению для установщика
14
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
Установка

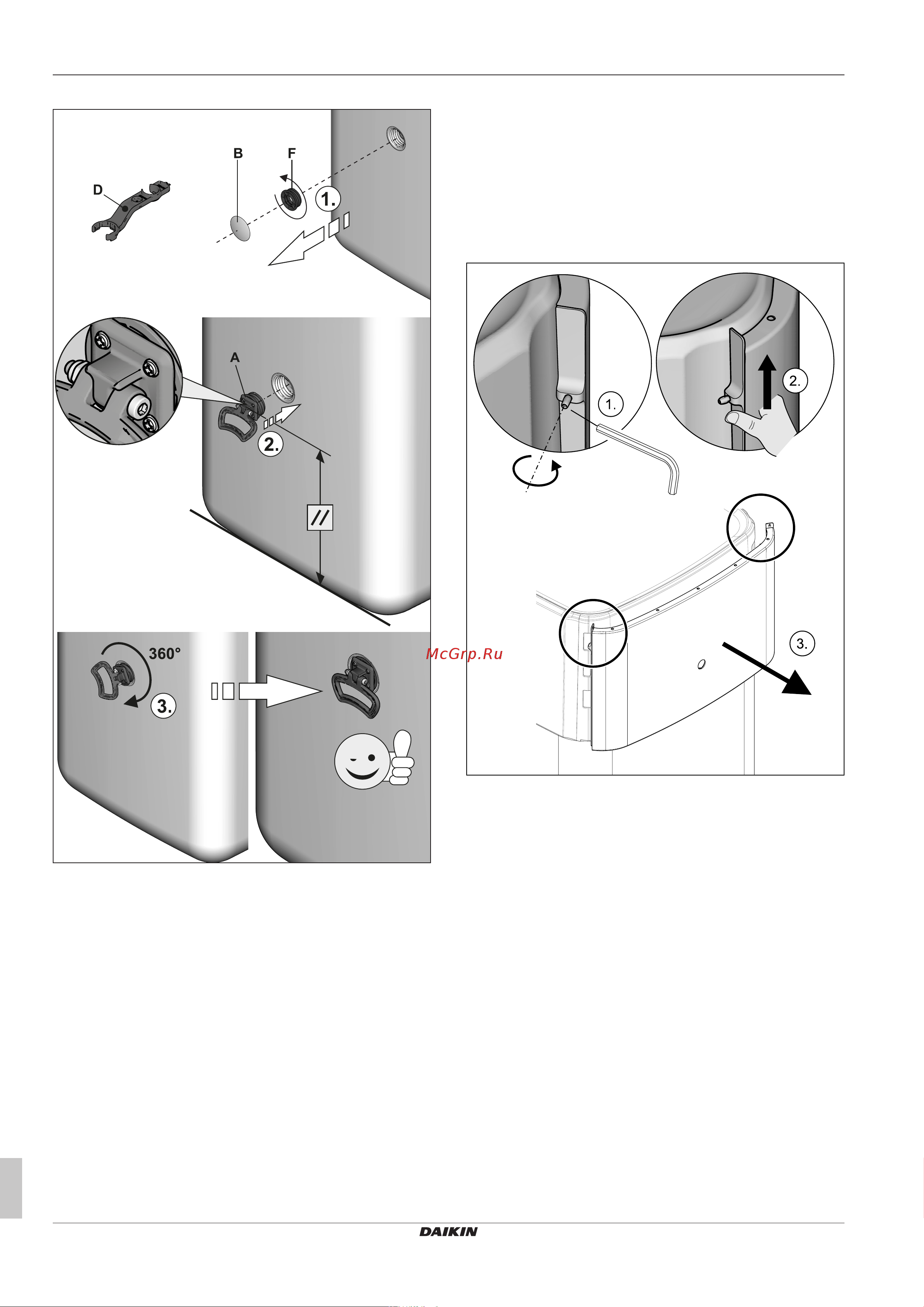

Рис.3-6 Монтаж ручек
A Ручка
B Защитная накладка
F Резьбовая деталь
1 Удалить упаковку и утилизировать ее с соблюдением пра-
вил охраны окружающей среды.
2 Снять с накопительного бака защитные накладки (Рис. 3-6,
поз.B) и выкрутить резьбовые детали (Рис. 3-6, поз.F) из
отверстий, в которые должны устанавливаться ручки.
3 Ввинтить ручки (Рис. 3-6, поз.A) в освободившиеся резьбо-
вые отверстия.
4 Аккуратно переместите внутренний блок в место установки
за ручки.
5 Установите внутренний блок на месте размещения.
3.4 Подготовка устройства к
установке
3.4.1 Демонтаж переднего стекла
1 Ослабьте винты (1.).
2 Нажмите боковые ручки пальцами вверх (2.), удерживая их
сверху большими пальцами.
3 Снимите переднее стекло спереди (3.).
Рис.3-7 Демонтаж переднего стекла
