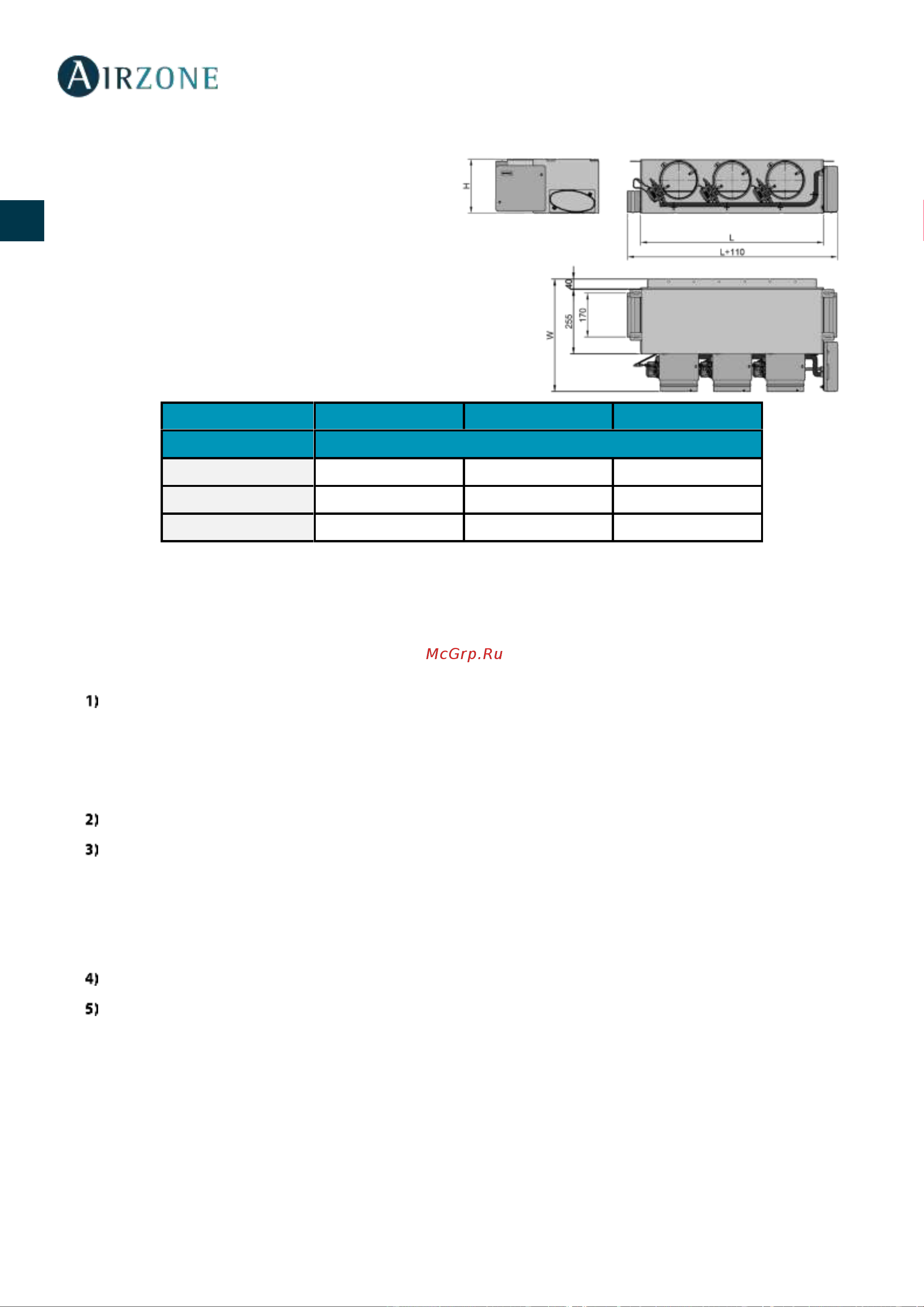

PLENUM MOTORIZADO BAJA SILUETA (AZEZ6DAISL)
El plenum motorizado de baja silueta Airzone incluye:
- Central del sistema.
- Pasarela de comunicaciones.
- Compuertas circulares de 150 mm de diámetro.
- Sistema de regulación manual de caudal.
- Entrada para la ventilación mecánica controlada
(VMC), diámetro equivalente de 150 mm.
Variación de hasta ±3 dB(A) sobre el nivel de presión
sonora de la unidad interior y peso máximo 18 Kg.
Talla
S
M
L
Nº de compuertas
L x H x W (mm)
2 / 3
720 x 210 x 444
4
930 x 210 x 444
5
1140 x 210 x 444
Código de Plenum: AZEZ6DAISL01 [Talla] [Nº de compuertas]
INSTALACIÓN DEL SISTEMA
Para realizar una correcta instalación su sistema siga los siguientes pasos:
Realice todas las conexiones eléctricas (Ver apartado Montaje del sistema).
- Conecte la pasarela de comunicación con la unidad interior a controlar.
- Conecte los distintos elementos de los que dispone el sistema (termostatos, módulos, etc.)
- Alimente la central.
Compruebe el correcto montaje y conexión del sistema (Ver apartado Comprobación de montaje y conexión).
Configure el sistema.
- Configure los distintos termostatos del sistema (Ver apartados Configuración inicial y Configuración avanzada).
- Recuerde que los sistemas Airzone permiten la configuración de interfaces maestras y de zonas. Desde un termostato
maestro podrá realizar un cambio de Modo; definir el grado de eficiencia con la función Eco-Adapt o seleccionar las
velocidades en su equipo.
Consulte el manual de usuario e instalación del sistema para cualquier otra consulta.
No requiere mantenimiento.
