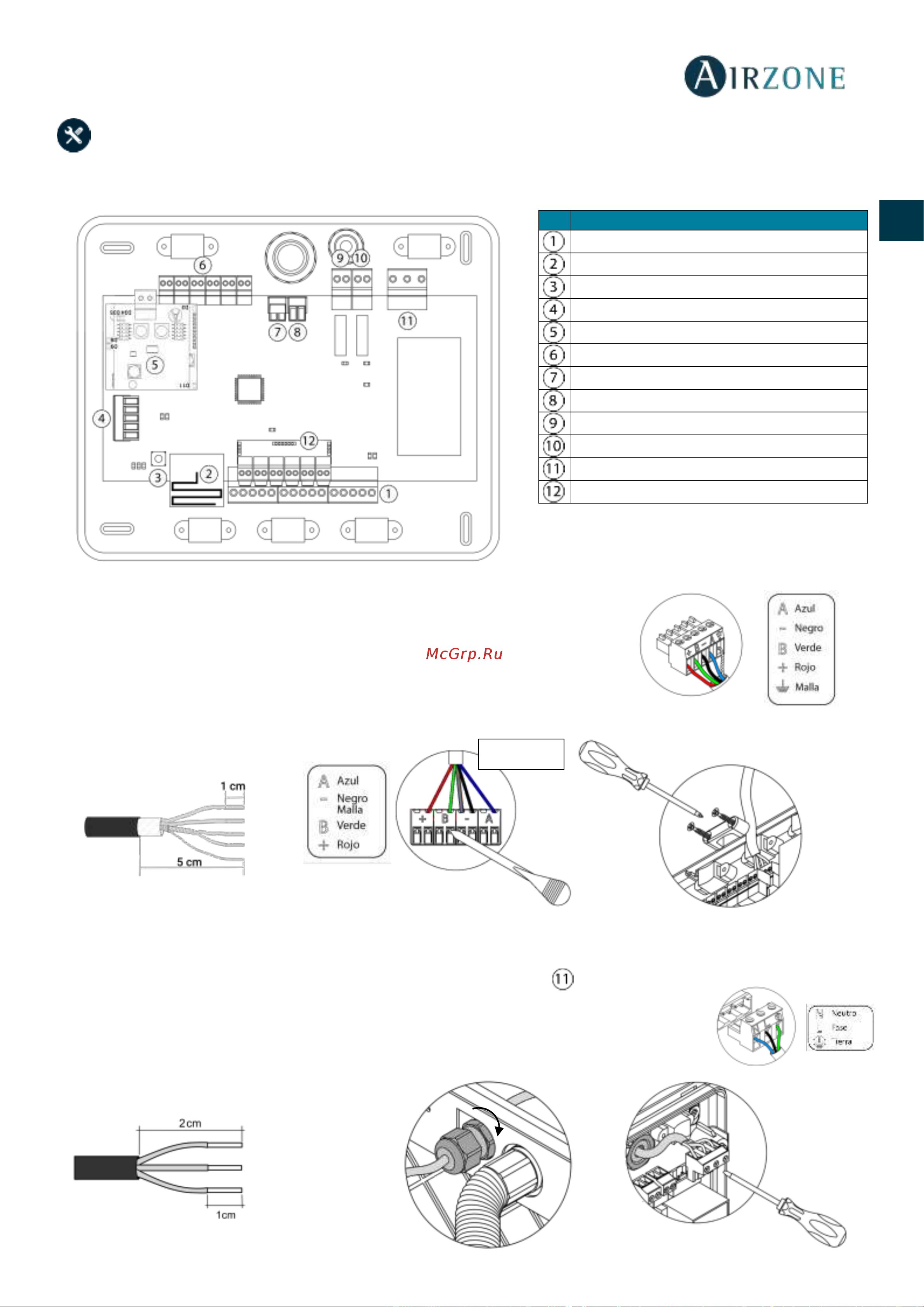

MONTAJE DEL SISTEMA
CENTRAL DEL SISTEMA INNOBUS PRO6 (AZCE6IBPRO6)
1.- Conexión de los termostatos
Si su termostato es cable, conéctelo en cualquiera de las 3 bornas del bus de conexión
Airzone. La conexión se puede realizar tanto en modo bus como en estrella. Utilice cable
Airzone de 2x0,5+2x0,22 mm
2
. Fije los cables en las torretas de la central para mayor
seguridad.
En los termostatos radio, compruebe que se ha insertado la batería.
2.- Alimentación del sistema
Alimente a 110 / 230 Vac la central de sistema por la entrada de alimentación y los elementos de
control que necesiten alimentación externa. Para ello utilice cable de 3x1,5 mm². Para la
alimentación de la central del sistema, afloje la prensaestopa en caso necesario y pase el cable por
el orificio (Ø: 5-10 mm), fije los cables a la borna respetando la polaridad. Conecte la borna a la
entrada de alimentación y apriete la prensaestopa para fijar el cable de alimentación.
Nº
Descripción
Bus de conexión Airzone
Módulo de radio
SW1
Bus domótico
Pasarela Daikin
Salidas de motor
Entrada alarma (normalmente cerrada)
Sonda temperatura
VMC/Caldera
Relé paro-marcha AA
Alimentación
Módulo On/Off
Importante: Para el control de las entradas del
módulo On/Off se debe utilizar cable apantallado.
Termostato
Presione
