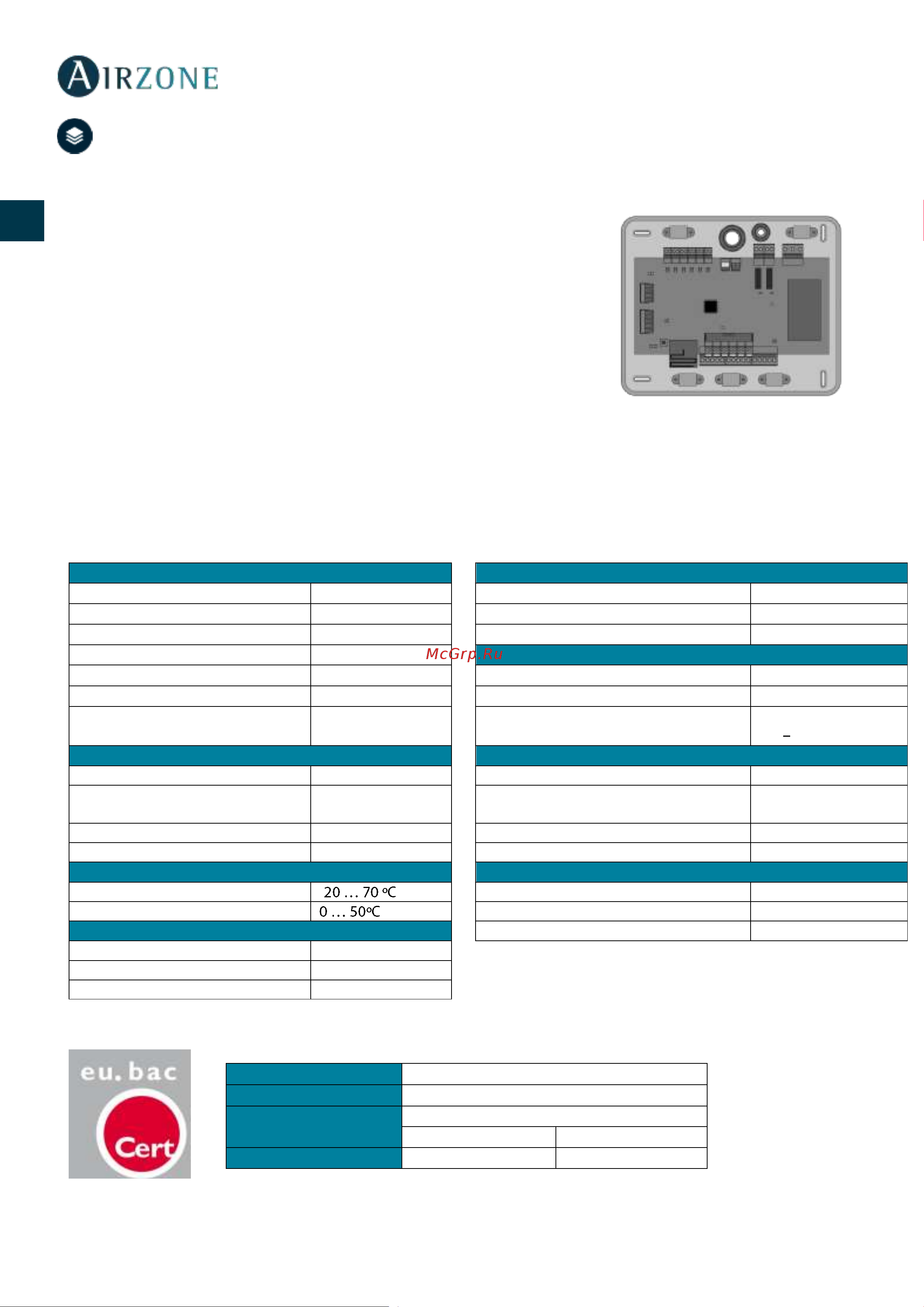

ELEMENTOS DEL SISTEMA
CENTRAL DEL SISTEMA INNOBUS PRO6 (AZCE6IBPRO6)
Equipo electrónico encargado de hacer la gestión del sistema, mediante dispositivos
cableados e inalámbricos. Montaje en superficie.
Funcionalidades:
• Control y gestión del estado de los termostatos, hasta 6 zonas.
• Salidas de alimentación para elementos motorizados.
• Módulo de control On/Off zona remota, hasta 6 zonas.
• Salida de relé configurable como ventilación mecánica (VMC) o caldera.
• Gestión de pasarelas de control a equipos de climatización.
• Comunicación con equipos de control integral de la instalación.
• Comunicaciones con otros sistemas de control externo mediante bus de integración.
Características técnicas
Alimentación y consumo
Bus de conexión Airzone
Tipo de alimentación
Vac
Nº de puertos
3
V max
110 / 230 V
Cable apantallado y trenzado
2 x 0,22 + 2x0,5 mm
2
I max
250 mA
V max
12 V
Frecuencia
60/50 Hz
Bus domótico
Consumo Stand-by
400 mW
Nº de puertos
1
Consumo máximo
25 W
Cable apantallado y trenzado
2 x 0,22 + 2x0,5 mm
2
Protección sobre corriente módulo
250 mA
Protocolo de comunicaciones
MODBUS RS-485
Par 19200 bps
Comunicaciones vía radio
Salidas de motor
Protocolo de comunicaciones
Airzone
Nº de salidas
6
Frecuencia
868 MHz
Nº máximo de motorizaciones por
salidas
2
Potencia de radiación
5 dBm
Vmax
± 12 V
Distancia máxima en espacio libre
40 m
Imax
150 mA
Temperaturas operativas
Salidas de relé
Almacenaje
-
Nº de relés
2
Funcionamiento
V max
24 / 48 V
Aspectos mecánicos
I max
1 A
Grado de protección
IP 20
Peso
616 g
Dimensiones (WxHxD)
195x180x55,5 mm
Type
Airzone Central V1.3
Licence
215562
Application
Variable air volume system (without h/c coil)
Heating
Cooling
Control accuracy (K)
0.3
0.3
