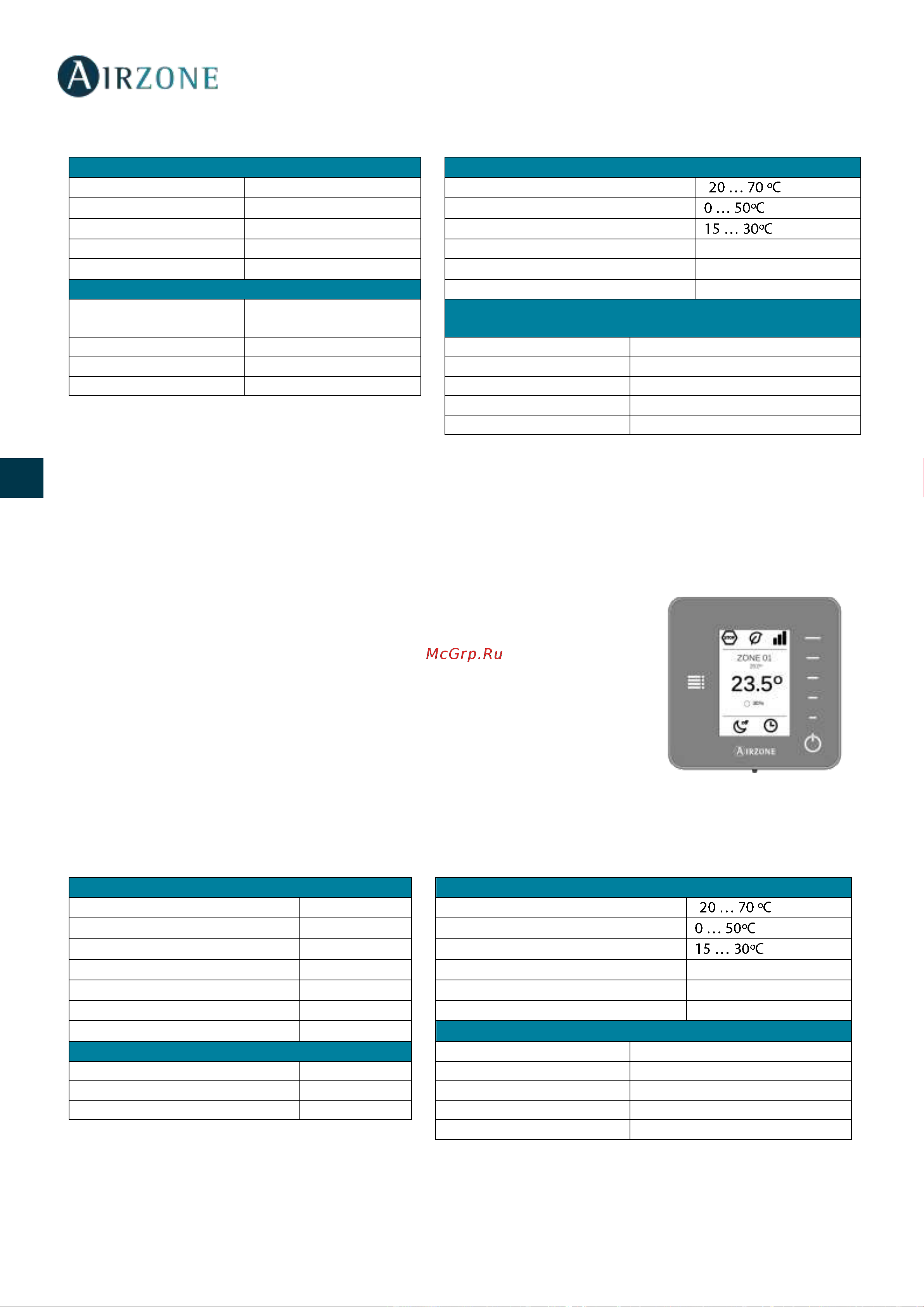

Technische daten
THINK -FUNK-THERMOSTAT (AZCE6THINKR)
Grafische Schnittstelle mit energiesparendem Tintendisplay, kapazitiven Drucktasten und Ausführung aus Stahl und Glas zur
Zonensteuerung in einem Airzone-System. unkverbindungen. Stromversorgung über Knopfzellenbatterie CR2450. In Weiß und
Schwarz lieferbar.
Funktionen:
• 6 Sprachen stehen zur Verfügung (Spanisch, Englisch, Französisch, Italienisch,
Deutsch und Portugiesisch).
• Temperatursteuerung, Betriebsmodus (Masterthermostat) und
Systemgeschwindigkeit (Masterthermostat und Fancoil-Anlage).
• Ablesen der Raumtemperatur und relativen Luftfeuchtigkeit der Zone.
• Sleep-Funktion.
• Ferngesteuerter Zugriff auf andere Systemzonen.
Technische daten
Stromversorgung und Verbrauch
Betriebstemperaturen
Versorgungsart
Vdc
Lagerung
-
V max
12 V
Betrieb
I max
145 mA
Zulässige Luftfeuchtigkeit
Consumo Stand-by
0,876 W
Ablesegenauigkeit
±0,1 ºC
Max.Leistungsaufnahme
1,74 W
Angabegenauigkeit
±0,1 ºC
Anschluss und Verbindungen
Relative Luftfeuchtigkeit
±4 %
Kabeltyp
Umflochten und
abgeschirmt
Mechanische Aspekte
Kommunikationsleitung
2 x 0,22 mm
2
Montage
Oberfläche mittels Halterung
Versorgungsleitung
2 x 0,5 mm
2
Schutzklasse
IP 20
Max. Abstand
40 m
Sondentyp
Airzone_NTC_10K
Gewicht
198 g
Abmessungen (WxHxD)
92x 92x15,85 mm
Stromversorgung und Verbrauch
Betriebstemperaturen
Versorgungsart
Vdc
Lagerung
-
V max
3,3 V
Betrieb
I max
30 mA
Solltemperaturbereich
Batterie
CR2450
Ablesegenauigkeit
±0,1 ºC
Batterielebensdauer
2 jahre
Angabegenauigkeit
±0,1 ºC
Stand-by-Leistungsaufnahme
0,01 mW
Relative Luftfeuchtigkeit
±4 %
Max.Leistungsaufnahme
100 mW
Mechanische Aspekte
Anschluss und Verbindungen
Montage
Oberfläche mittels Halterung
Anschluss und Verbindungen
868 MHz
Schutzklasse
IP 20
Max. Leistung
0 dBm
Sondentyp
Airzone_NTC_10K
Max. Abstand im freien Raum
40 m
Gewicht
180 g
Abmessungen (WxHxD)
92x 92x15,85 mm
