25
Фактическое напряжение питания потребителей не должно отклоняться более, чем на 10% от
предусмотренного номинального напряжения. Большая разница напряжения наносит ущерб
потребителям и электрической системе, вызывает неисправности вентиляторов и шум. Поэтому
обязательно проверить соответствие реальных значений напряжения номинальным значениям.
После подключения убедиться, что:
• заземление достаточно (используя специальный прибор). Неправильное, неэффективное
подключение или отсутствие подключения заземления является нарушением правил техники
безопасности, является источником опасности и может вызвать повреждение устройств
оборудования;
• правильно направление вращения двигателя
• подключения и потребляемый двигателем ток правильны.

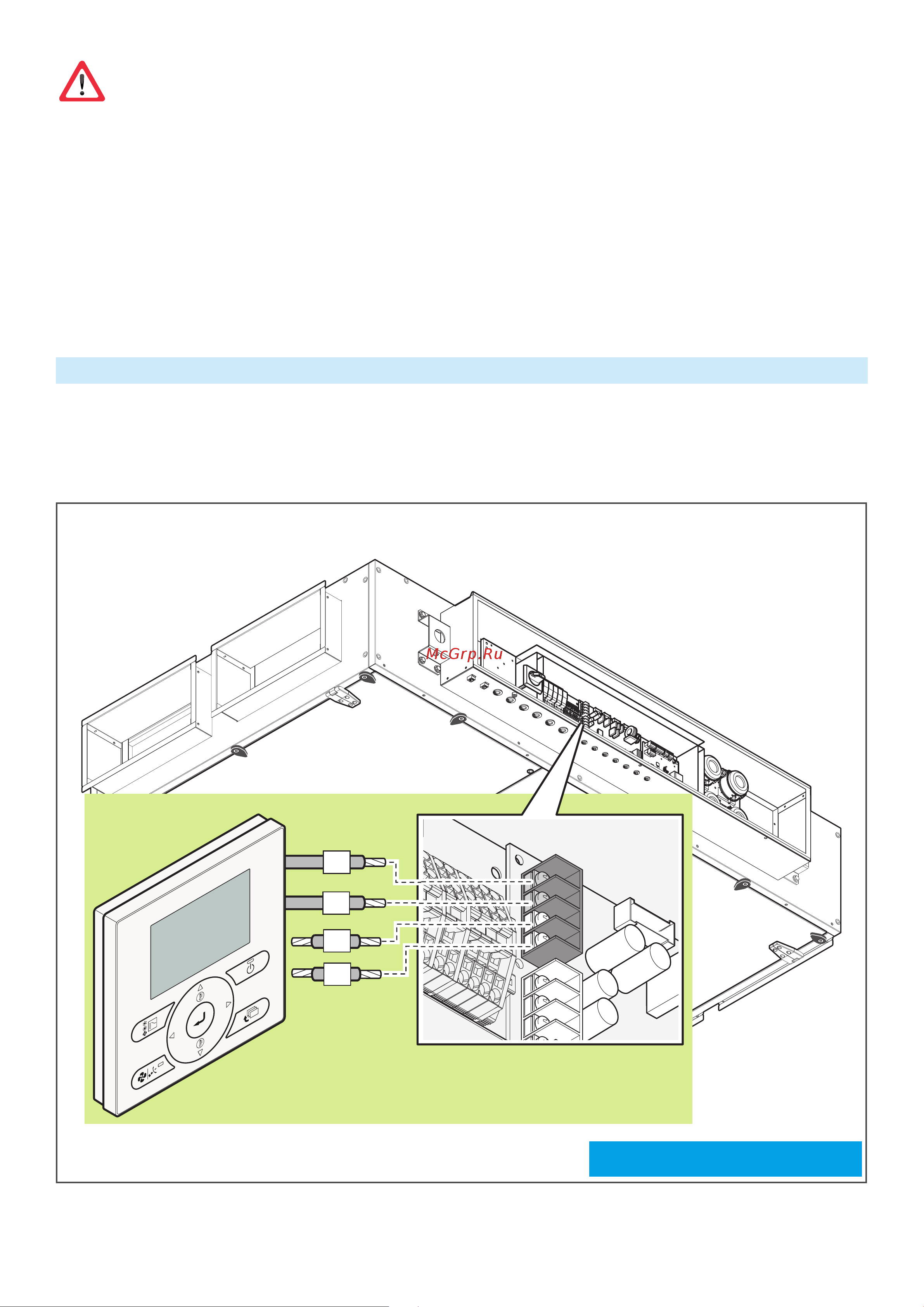

Подключение контроллера BRC
Для запуска агрегата Modular L Smart подсоединить контроллер BRC (приобретается отдельно) к
выводам P1 и P2, как показано на рисунке ниже.
P1
P2
F2
F1
8
Подключение контроллера BRC
Подключение P1 P2 Без полярности
