45

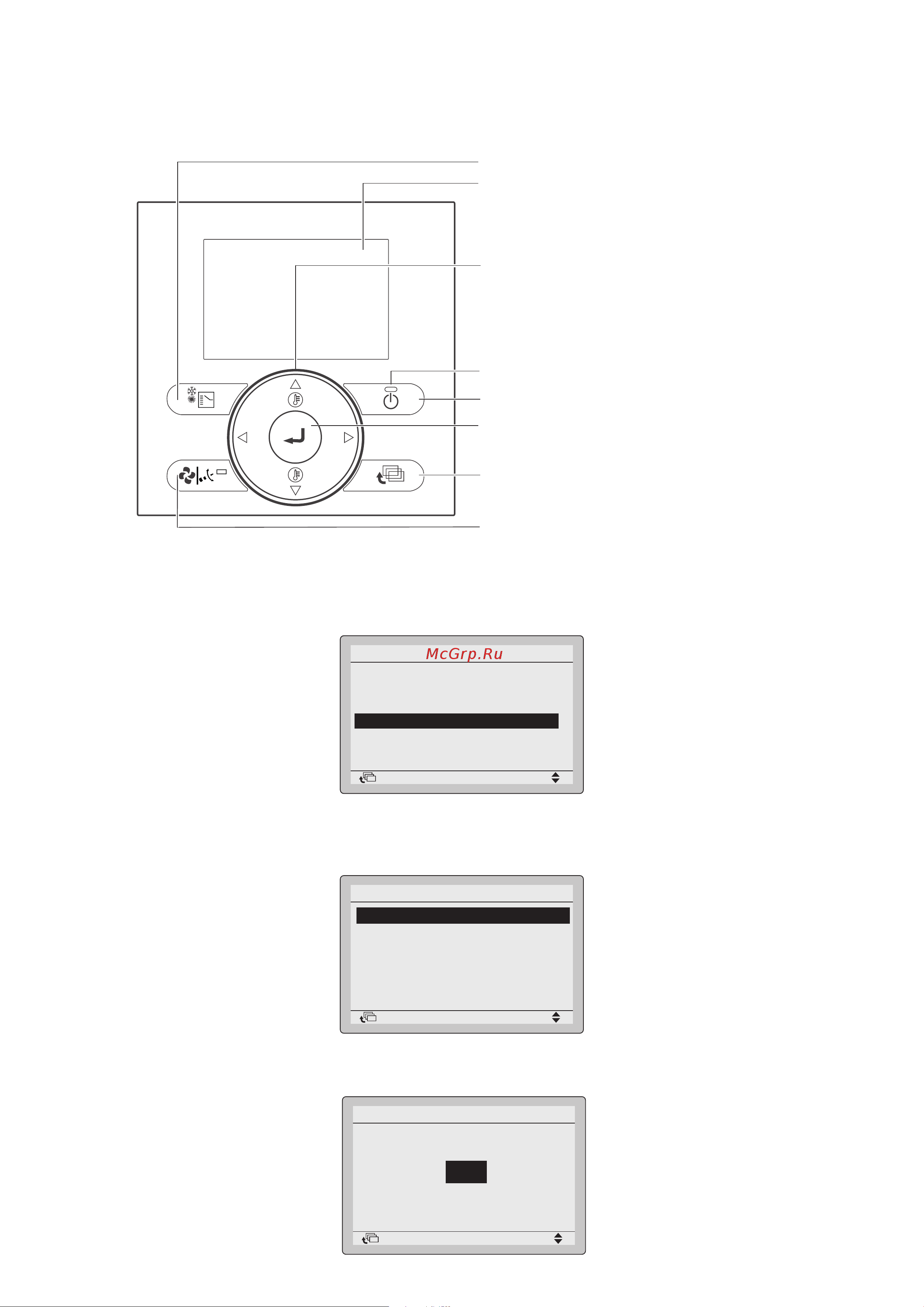

Информация по пользовательскому интерфейсу
Более подробные инструкции приводятся в руководстве, поставленном вместе с пользовательским
интерфейсом.
d
e
g
k
c
i
h
j
b
f
a
a Operation Mode Selector button
b Fan Speed/Airflow Direction butto
n
c Menu/Enter button
d Up button
e Down button
f Right button
g Left button
h ON/OFF button
i Operation lamp
j Cancel button
k LCD (with backlight)
Для изменения производительности вентиляции
1. Нажать кнопку Меню/Ввод для отображения главного меню.
2. Нажать кнопки Вверх/Вниз для выбора Вентиляция и нажать кнопку Меню/Ввод
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Schedule
1/2
SettingReturn
Main Menu
3. Нажать кнопки Вверх/Вниз для выбора Расход вентиляции и нажать кнопку Меню/Ввод для
подтверждения
2/2
Ventilation Rate
Ventilation Mode
Ventilation
SettingReturn
4. Нажать кнопки Вверх/Вниз для изменения настройки на Низкая или Высокая и нажать кнопку
Меню/Ввод для подтверждения.
Ventilation Rate
Ventilation
High
SettingReturn
