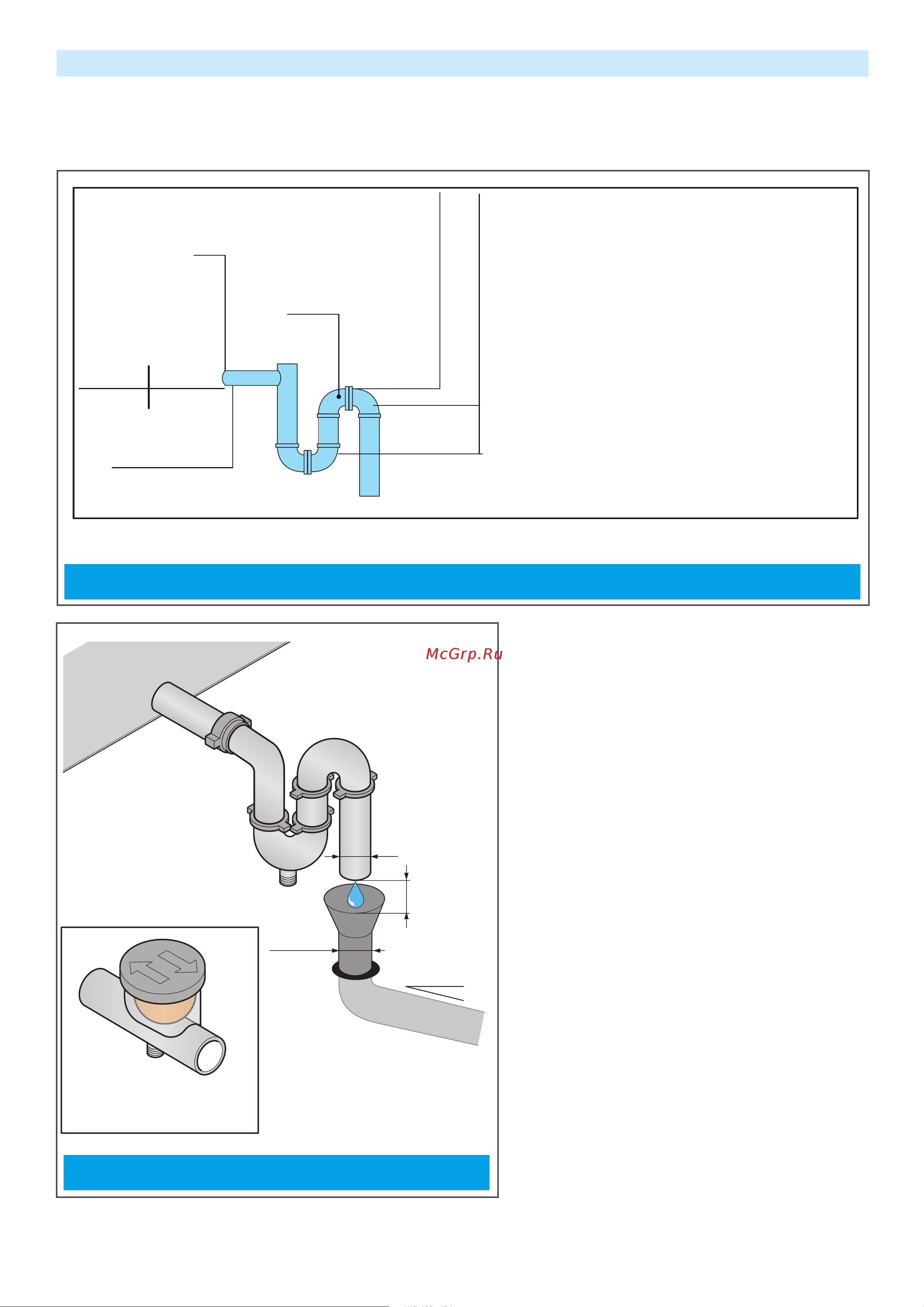

26
Слив и сифоны
Оборудование оснащено резьбовым сливом (1/4” M ТРУБ.), который выступает вбок на ок. 50 мм.
Для обеспечения правильного оттока воды каждый слив должен оснащаться СИФОНОМ
соответствующих размеров (см. рис. 10).
9
Сливной сифон
Ванна увлажнения
слива
Сифон
ВАННА УВЛАЖНЕНИЯ
СЛИВА
При напоре вентилятора свыше ок. 100 Па
увеличивать высоту сифона на 10 мм на
каждые 10 Па напора
ВАЖНО
Максимальный уровень сифона
Максимальный уровень сифона
AIR GAP
min 25 mm
x
x+20 mm
2%
10
традиционный и шариковый сливной сифон
Для предупреждения переливов из сборной
ванны сифон должен быть оснащен
спускным вентилем, позволяющим
удалять скапливающиеся на дне
загрязнения.
Для того, чтобы не нарушать работу систе-
мы слива, сифоны, работающие под давле-
нием, НЕ должны соединяться с сифонами,
работающими с разряжением.
Труба слива в канализацию:
• не должна подсоединяться непосред-
ственно к сифону; это требуется для того,
чтобы не допускать возврата воздуха или
нечистот и обеспечить визуальный кон-
троль правильного оттока сливаемой
воды;
• для обеспечения функциональности долж-
на иметь диаметр больше диаметра слива
оборудования и минимальный уклон 2%.
Традиционный сифон
со спускным венти-
лем
спускной вентиль
Сифон шариковый со
спускным вентилем
