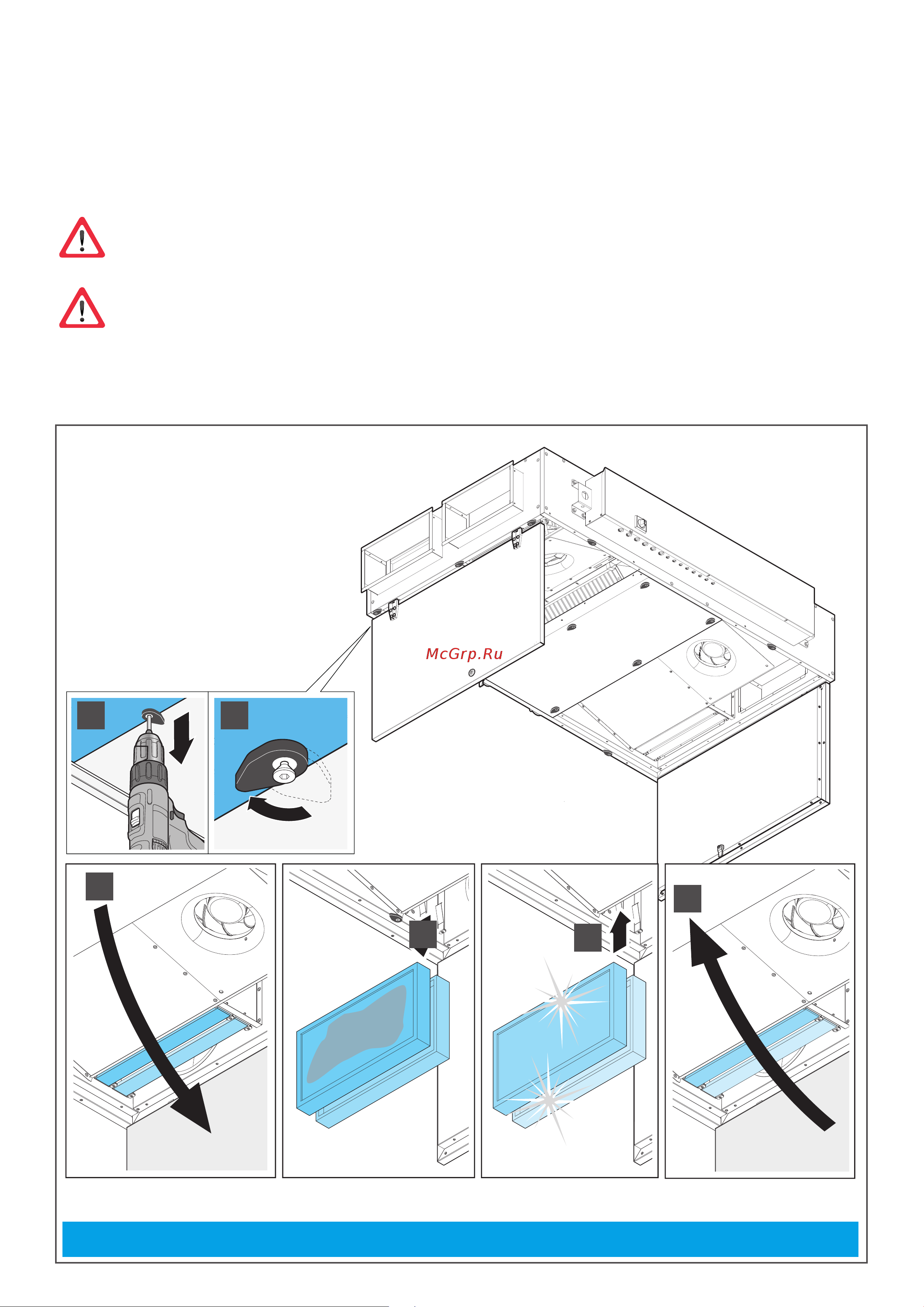

Правильная установка фильтров и фильтров предварительной очистки (при замене)
Проверить правильность монтажа предфильтров, установленных на специальных рамах с предо-
хранительными пружинами или направляющими.
После извлечения фильтров из упаковки (в которую они упаковываются для предупреждения по-
вреждений при перевозке и хранении на площадке) установить в специальную секцию, обеспечи-
вая жесткую сборку и полную герметичность уплотнений.
Для предупреждения загрязнений извлекать фильтры из упаковки только в момент монтажа.
Следить за тем, чтобы не загрязнить внутреннюю часть фильтров в результате внешних воздействий
Эта операция должна выполняться приблизительно спустя час после первого запуска
оборудования, времени, в течение которого каналы очищаются от пыли и различных
остатков. Выполнение этих операций позволит в большей степени сохранить регенерируемые
секции фильтрации
1
3
4
6
2
5
NEW
12
установка фильтров
