47

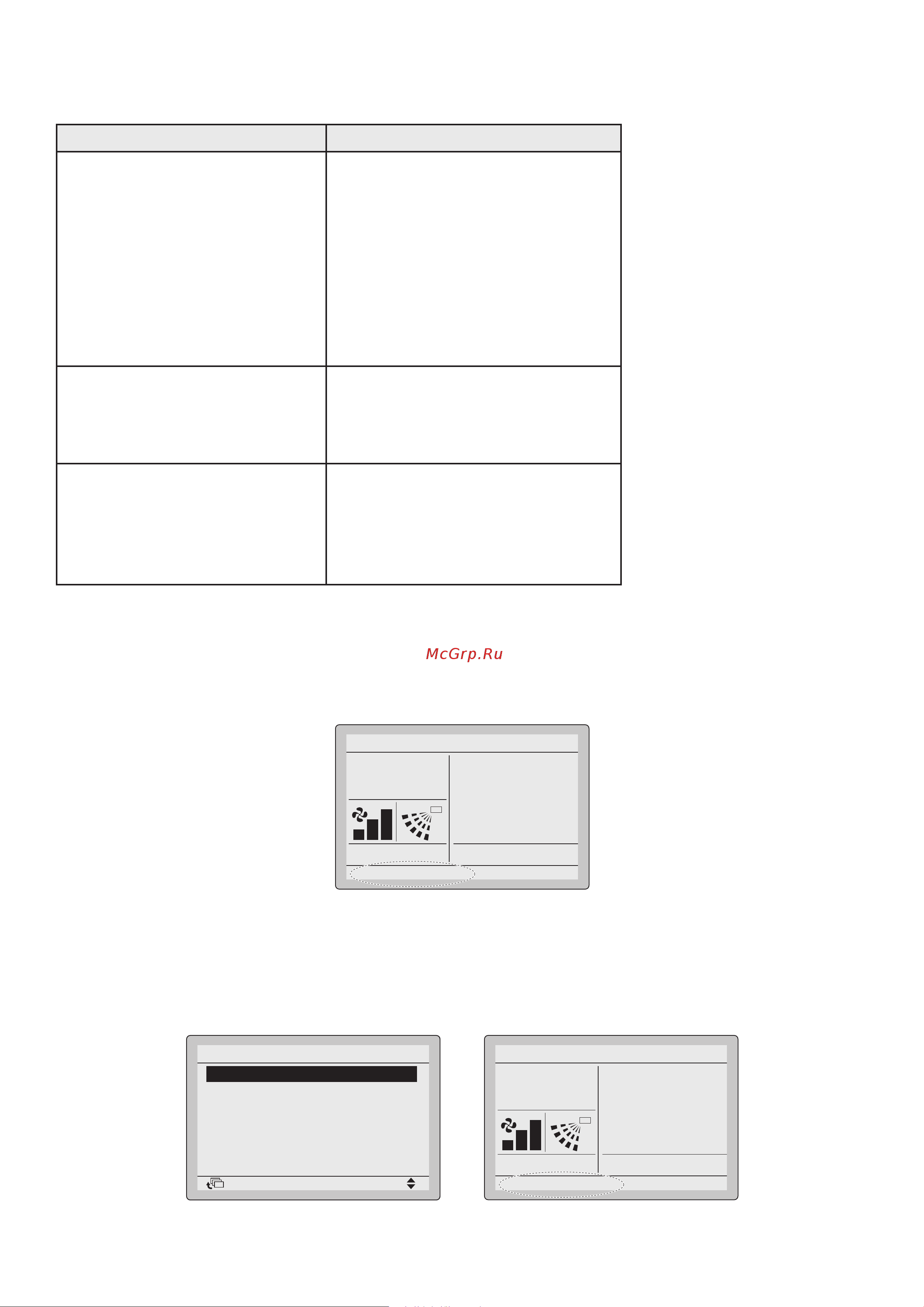

Режимы вентиляции
Режим вентиляции можно изменить в главном меню
Режим Описание
Автоматический режим
Используя информацию кондиционера
(охлаждение, нагрев, вентилятор
и заданная температура) и
вентиляционного агрегата с
рекуперацией тепла (внутренняя и
наружная температура), этот режим
автоматически переключается с
вентиляции с рекуперацией энергии
на обход и наоборот.
Режим вентиляции с рекупера-
цией энергии
Наружный воздух направляется в
помещение после прохода через
теплообменник, в котором происходит
теплообмен с возвратным воздухом.
Режим обхода
Наружный воздух обходит
теплообменник. Это означает, что
наружный воздух направляется
в помещение без теплообмена с
возвратным воздухом.
Индикация "Необходимо очистить фильтр"
Когда наступает момент очистки фильтров, в нижней части основного экрана появляется следую-
щее сообщение или значок: Необходимо очистить фильтр.
Cool
Set to
28°C
Time to clean filter
Стирание индикации "Необходимо очистить фильтр"
Нажать кнопку Меню/Ввод
Нажать кнопки Вверх/Вниз для выбора Сброс индикатора фильтров.
Нажать кнопку Меню/Ввод
1/3
SettingReturn
Reset Filter Indicator
Airflow Direction
Individual Air Direction
Quick Start
Ventilation
Energy Saving Options
Main Menu
Cool
Set to
28°C
